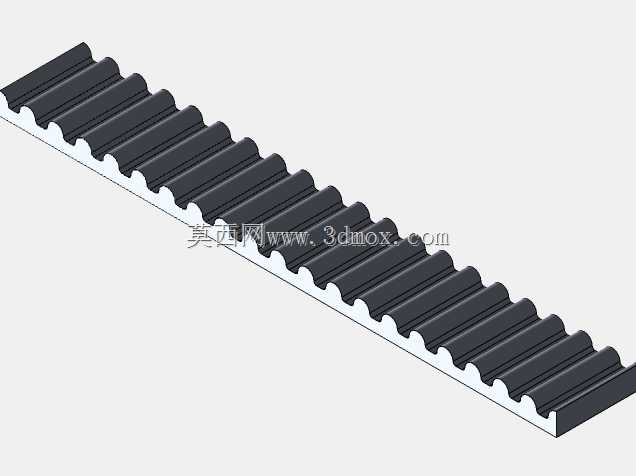

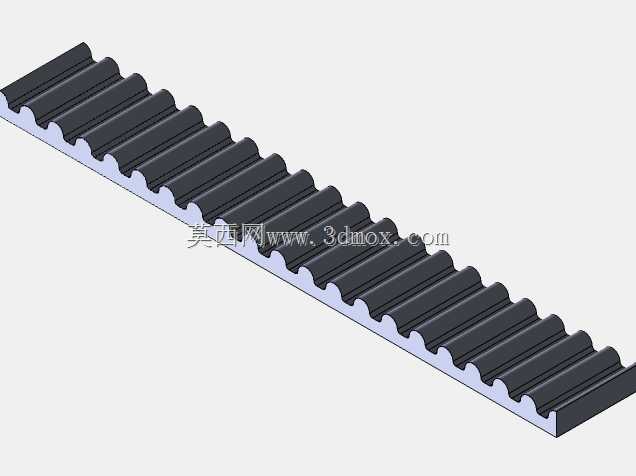

9毫米宽3毫米节距同步正时传动皮带

在轻载精密传动场景中，这类窄幅齿形同步带的应用覆盖范围极广，从小型办公自动化设备的走纸机构、桌面级3D打印机的轴系传动，到小型自动化装配线的工位同步输送、精密检测仪器的进给传动，都能见到同规格传动件的身影。不同于平带依靠摩擦力传动的结构，这款齿形正时皮带通过带体齿形与带轮齿槽的精准啮合实现动力传递，传动过程中不存在滑差，能严格保证主从动轮的传动比恒定，这对于需要精准相位匹配的传动场景至关重要，比如小型内燃机的配气机构、电子设备的精密进给单元，都需要这类无滑差的传动件保障动作同步精度。这款皮带的带宽设定为9毫米，适配的带轮轮缘宽度需要预留单侧不小于1毫米的安装余量，避免带体运行过程中出现偏磨掉边的问题；3毫米的节距属于微型齿形同步带的常用节距规格，对应的带轮齿形需要匹配同节距的圆弧齿或者梯形齿廓，啮合过程中齿侧的间隙需要控制在0.1到0.2毫米之间，间隙过大会导致传动回程误差超标，间隙过小则会加剧齿面磨损，缩短带体使用寿命。设计建模过程中，首先需要确定带体的节线位置，同步带的节线是承载层钢丝绳的中心所在位置，建模时节线长度需要严格匹配设计中心距对应的带长公差，带体的齿形轮廓需要按照标准齿形参数绘制，齿顶与齿根的圆角需要做平滑过渡，避免应力集中导致带齿在反复弯折过程中出现开裂。带体的基带部分采用耐屈挠的橡胶材质，内部沿带宽方向均匀排布多股细直径钢丝绳作为承载层，保障带体在长期张紧运行过程中伸长率控制在允许范围内，齿面覆盖的耐磨尼龙布层可以有效降低齿面摩擦系数，减少啮合过程中的磨损量。实际选型安装时，张紧力的调整需要控制在合理区间，张紧力过大会加剧带体弯折疲劳，同时增大带轮轴的径向载荷，加速轴承磨损；张紧力过小则会导致啮合过程中出现跳齿现象，破坏传动同步精度。带体的运行环境需要避免接触油污、尖锐切削碎屑以及高温热源，油污会导致橡胶材质溶胀失效，金属碎屑会卡入齿槽造成啮合不良，长期高温环境则会加速橡胶老化，让带体提前出现龟裂失效。在小型传动布局中，这类窄幅同步带不需要额外的润滑维护，相比齿轮传动、链传动结构，运行噪音更低，传动效率更高，且不需要复杂的密封防护结构，非常适合紧凑空间内的精密传动布局，建模时还原的带体齿形细节、基带厚度参数，都可以直接用于配套带轮的齿形校核、传动系的装配干涉检查，以及设备运行过程中的带体弯折疲劳仿真分析，帮助设计人员在方案阶段就排查出传动布局的潜在问题，缩短设备研发的迭代周期。
