VTB8440贴片式光电二极管三维结构设计

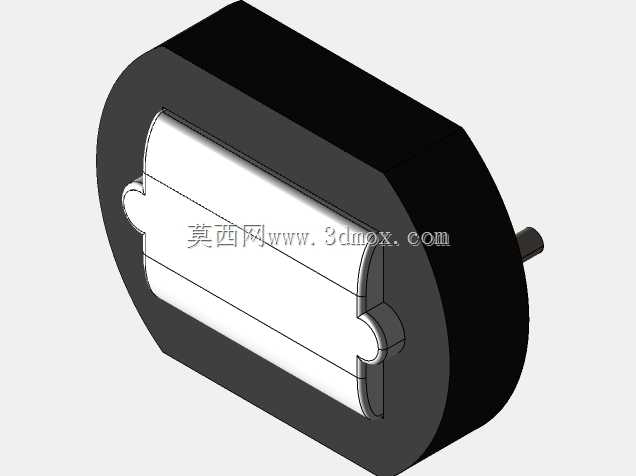

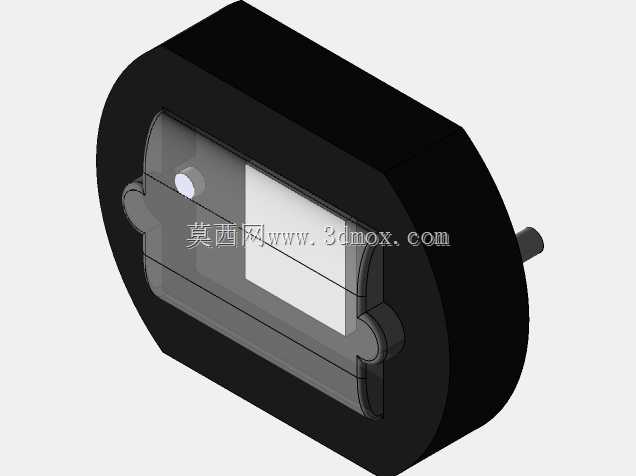

在PCB板级三维布局设计工作中，光电类传感元件的外形建模精度直接影响整板装配干涉校验的可靠性，VTB8440系列光电二极管作为常用的反射式光感元件，其三维结构的还原需要兼顾实际安装场景的各类边界约束。这类元件常被应用在消费电子、小型工控传感模块的PCB板上，承担红外光信号接收、近距离反射检测的功能，比如小型手持设备的接近感应、工控计数模块的光信号拾取场景中，都能见到该系列元件的应用，建模时需要充分考虑其在板卡上的实际安装状态，避免后续结构装配时出现元件与外壳、周边器件的空间冲突。从设计思路来看，建模首先还原了元件的黑色塑封主体轮廓，主体采用带圆角的类椭圆扁形结构，前端预留了透光窗口的安装位，窗口区域做了半透明材质的区分，对应实际元件中感光芯片的封装区域，能够直观呈现感光面的朝向与位置，方便PCB布局时调整元件角度，确保感光路径不被周边结构遮挡。引脚部分还原了贴片式焊脚的伸出长度与厚度，焊脚的位置严格对应KiCAD封装库中的焊盘坐标，确保三维模型导入PCB设计环境后，能够与预设封装精准匹配，不会出现焊脚与焊盘错位的问题。外形尺寸方面，模型严格参照元件实际规格还原，主体厚度、整体长宽尺寸都匹配实物的安装边界，前端感光面的凸起轮廓、侧边的定位卡扣结构都做了细节还原，这些细节在实际SMT贴片时会影响吸嘴拾取的定位精度，也会影响元件与周边屏蔽罩、结构件的间隙校验。建模过程中特意区分了塑封外壳与内部透光区域的结构层次，外壳的黑色哑光质感、透光窗口的半透明质感都做了对应呈现，方便结构工程师在整机组装校验时，直观判断光路是否存在遮挡，比如当设备外壳在感光区域预留开孔时，可以通过三维模型直接校验开孔位置、大小是否与感光面匹配，避免开模后出现感应灵敏度不足的问题。对于板卡布局而言，该模型的安装基准面与元件实际贴装后的底面完全重合，导入PCB设计环境后可以直接对齐板卡表面，无需额外调整坐标，周边预留的安全间隙也参照实际生产的工艺要求做了边界还原，能够帮助工程师在布局阶段就规避元件间距不足导致的焊接连锡、贴片干涉等生产问题。
