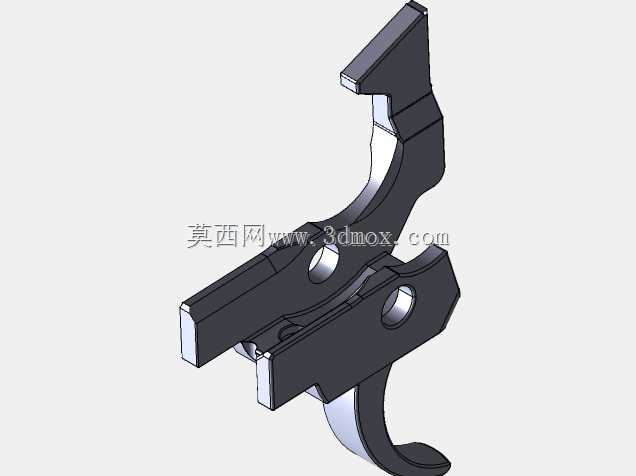

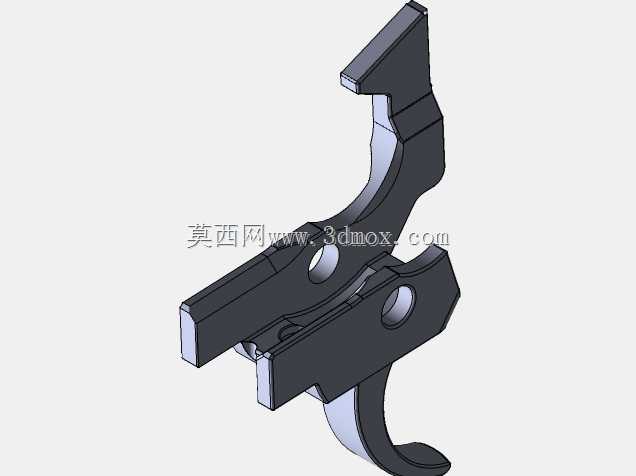

AK系列步枪扳机发射机构结构设计

作为轻武器击发系统的核心执行零件，该扳机组件直接决定了枪械发射动作的可靠性与操作手感，在整枪发射机构中承担击发阻铁联动、击锤释放控制的核心作用，是保障半自动、自动射击模式下击发逻辑准确执行的关键结构件。从实际装配场景来看，该零件需要嵌入AK系列步枪的机匣下部发射机槽内，与击锤、单发阻铁、连发阻铁、扳机簧等零件形成配合，安装边界需要匹配机匣内部的固定销孔位，两侧与机匣内壁预留0.1-0.2mm的活动间隙，避免射击过程中因机匣形变、积碳堆积导致的扳机卡滞问题。设计过程中优先还原了实物的受力传导路径，扳机上部的钩状结构为阻铁啮合面，该面的角度、粗糙度直接影响扣力大小与击发可靠性，啮合角过小会导致扳机扣力过重、击发滞后，角度过大则可能出现滑机、连发失控的安全隐患，因此建模时严格匹配了实物的啮合面倾角，同时预留了热处理后的形变余量。零件上的两个通孔分别为扳机固定销孔与扳机簧定位孔，固定销孔与机匣销的配合采用间隙配合，保障扳机绕销转动的顺滑度，定位孔则需要匹配扳机簧的伸出端，确保簧力始终将扳机维持在待击复位位置。外形轮廓上，扳机下部的指扣位置做了贴合手指操作的圆弧过渡，避免连续射击时硌手影响操作精度，零件整体的壁厚分布充分考虑了击发瞬间的冲击载荷，在阻铁啮合位置做了局部加厚处理，承受击锤回转打击时的瞬时冲击力，非受力区域则做了合理的减薄处理，控制零件整体重量。从实际使用场景出发，该结构需要承受数千次击发循环的冲击载荷，建模时所有棱角位置都做了小圆角过渡，避免应力集中导致的零件断裂，同时各联动面的位置公差严格控制在0.05mm以内，确保与阻铁、击锤的啮合间隙处于合理区间，既不会因间隙过大导致扳机旷量过大，也不会因间隙过小导致低温环境下零件收缩出现动作卡滞。该结构的设计还原充分考虑了实枪装配与使用中的各类工况，能够直接用于发射机构的动作原理演示、结构受力分析以及相关教学场景使用。
