方形带安装法兰3瓦4欧迷你扬声器

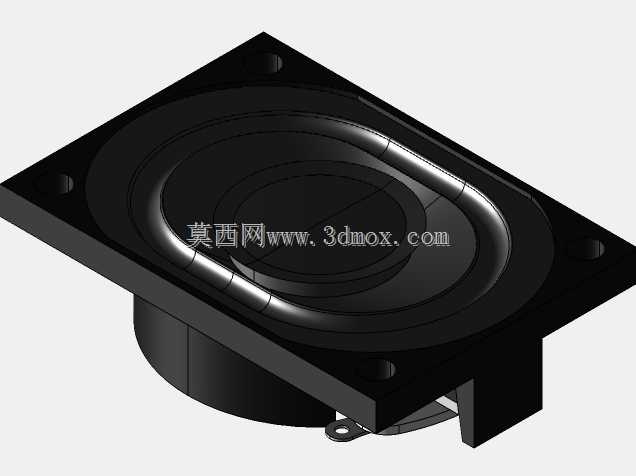

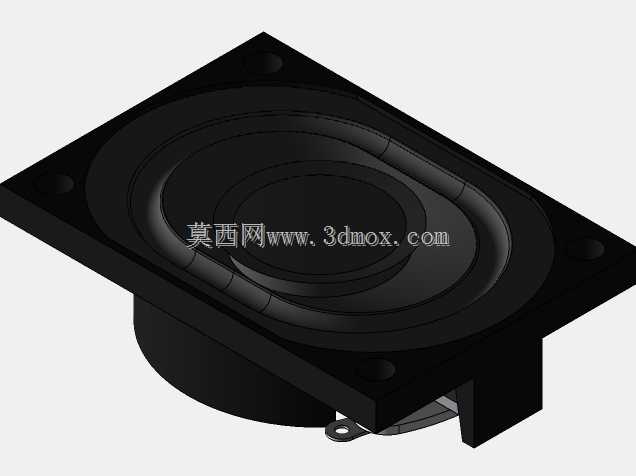

　　这类小功率迷你扬声器，是小型电子设备里最常见的电声换能部件，日常能在桌面蓝牙小音箱、工控设备操作面板、门禁对讲终端、小型消费类数码产品里见到它的身影，核心作用是把电路输出的音频电信号转化为可被人耳识别的空气振动声波，完成电声转换的基础功能。这款3瓦4欧规格的产品，额定功率适配绝大多数低压小功率音频放大电路，阻抗匹配常规的小功率功放输出端，不会出现推不动或者过载烧损音圈的问题，适合对声压要求不高、安装空间紧凑的场景使用。从结构设计来看，它采用方形带安装法兰的底座结构，法兰四个角预留了安装孔位，安装时可以直接通过螺丝穿过孔位固定在设备壳体的预设安装位上，相比圆形无固定边的扬声器，安装定位更精准，长期使用不会因为设备振动出现移位、

　　松动的问题，法兰下方突出的磁路腔体部分，需要在设备壳体上对应预留沉孔空间，避免装配时出现磁钢和壳体干涉的问题。设计建模的时候，优先还原了振膜的折环结构、音圈的安装位置、磁路腔体的外形轮廓，还有法兰上的安装孔位、侧边的接线焊片位置，这些都是结构设计选型时最关注的装配边界尺寸，虽然部分细微的防尘网纹理、音圈绕线细节没有做完全等比例的复刻，但核心的安装尺寸、外形轮廓都和实物保持一致，完全能满足结构设计阶段的装配干涉检查、安装位预留的使用需求。实际选型使用的时候，要注意法兰的外轮廓尺寸和设备壳体开孔的匹配度，磁路腔体的下沉深度要和壳体内部的预留空间匹配，接线焊片的位置要预留足够的走线空间，避免焊片和周边金属结构接触造成短路。

　　这类小扬声器的频响范围集中在中高频段，低频表现有限，适合做提示音、语音播报使用，不适合作为全频HiFi扬声器使用，在做设备结构设计的时候，还可以在扬声器和安装法兰之间增加薄的橡胶减震垫，减少扬声器工作时的振动传递到设备壳体上产生的共振杂音，提升最终的出音效果。建模过程中对安装孔的孔径、孔位间距都做了精准还原，能直接导出工程图作为安装位设计的参考，不用反复核对实物尺寸调整安装孔位，能缩短结构设计阶段的选型验证周期。
