箱型基座装配结构三维建模分析案例

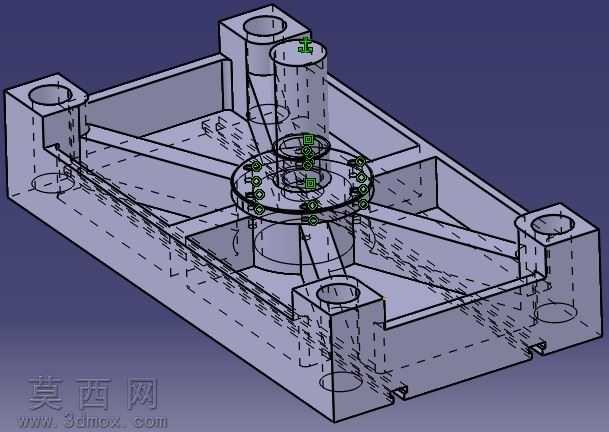

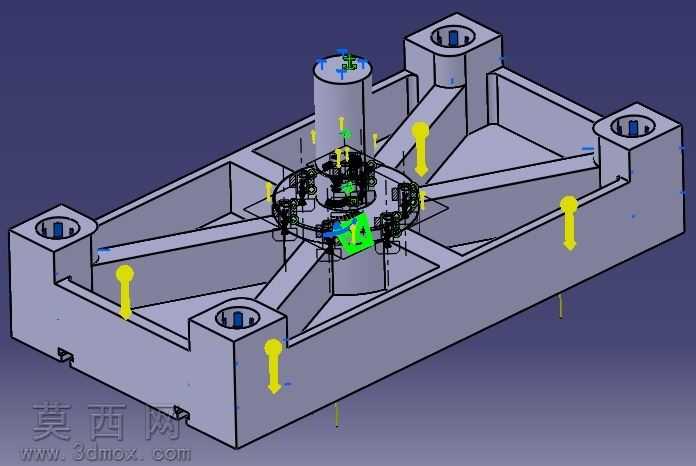

本作品为基于三维建模环境完成的箱型基座装配结构分析案例，建模过程严格遵循机械装配设计的逻辑规范，从基础零件的特征搭建开始，逐步完成各组件的装配约束与结构验证。首先针对箱型基座主体进行建模，采用薄壁拉伸加筋板强化的特征构建方式，在基座四角设置带安装孔的凸台结构，内部通过交叉布置的加强筋提升整体刚性，避免薄壁结构在受力时出现形变，建模过程中对筋板的厚度、过渡圆角做了参数化设置，方便后续根据载荷需求调整结构参数。中部核心装配区域采用环形阵列的特征设计思路，围绕中心定位柱布置多组定位夹紧组件，每个组件通过同轴、贴合等装配约束完成定位，建模时对每个零件的配合面做了公差适配的特征预留，保证虚拟装配状态下各零件无干涉、装配路径顺畅。顶部的圆柱定位柱采用凸台与安装孔配合的结构，柱体表面做了粗糙度特征的模拟，还原真实机加工零件的表面质感，周边分布的黄色标识为装配过程中的约束方向与受力方向标注，清晰展示每个连接点的装配逻辑与受力传递路径。渲染阶段采用哑光金属材质模拟铸铁基座的质感，对安装孔、定位面等关键配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异，背景采用纯色渐变设置，突出装配体本身的结构特征，避免多余元素干扰结构观察。整个装配结构的设计思路围绕工装基座的定位装夹功能展开，四角的安装孔用于基座整体与设备平台的固定，中部的阵列夹紧结构用于装夹待加工工件，中心定位柱承担工件的初定位功能，加强筋的布置完全匹配装夹过程中的受力方向，将夹紧力与切削载荷均匀传递到整个基座主体，避免局部应力集中。在装配分析过程中，通过软件的干涉检查功能验证了所有活动组件的运动行程，确认夹紧元件在行程范围内无结构碰撞，各连接螺栓的装配空间满足工具操作需求，整体结构兼顾了刚性、装夹操作便利性与加工工艺性，可作为同类工装基座装配设计的参考案例，帮助设计者掌握装配结构中约束设置、受力传递路径规划、结构强化设计的核心方法。
