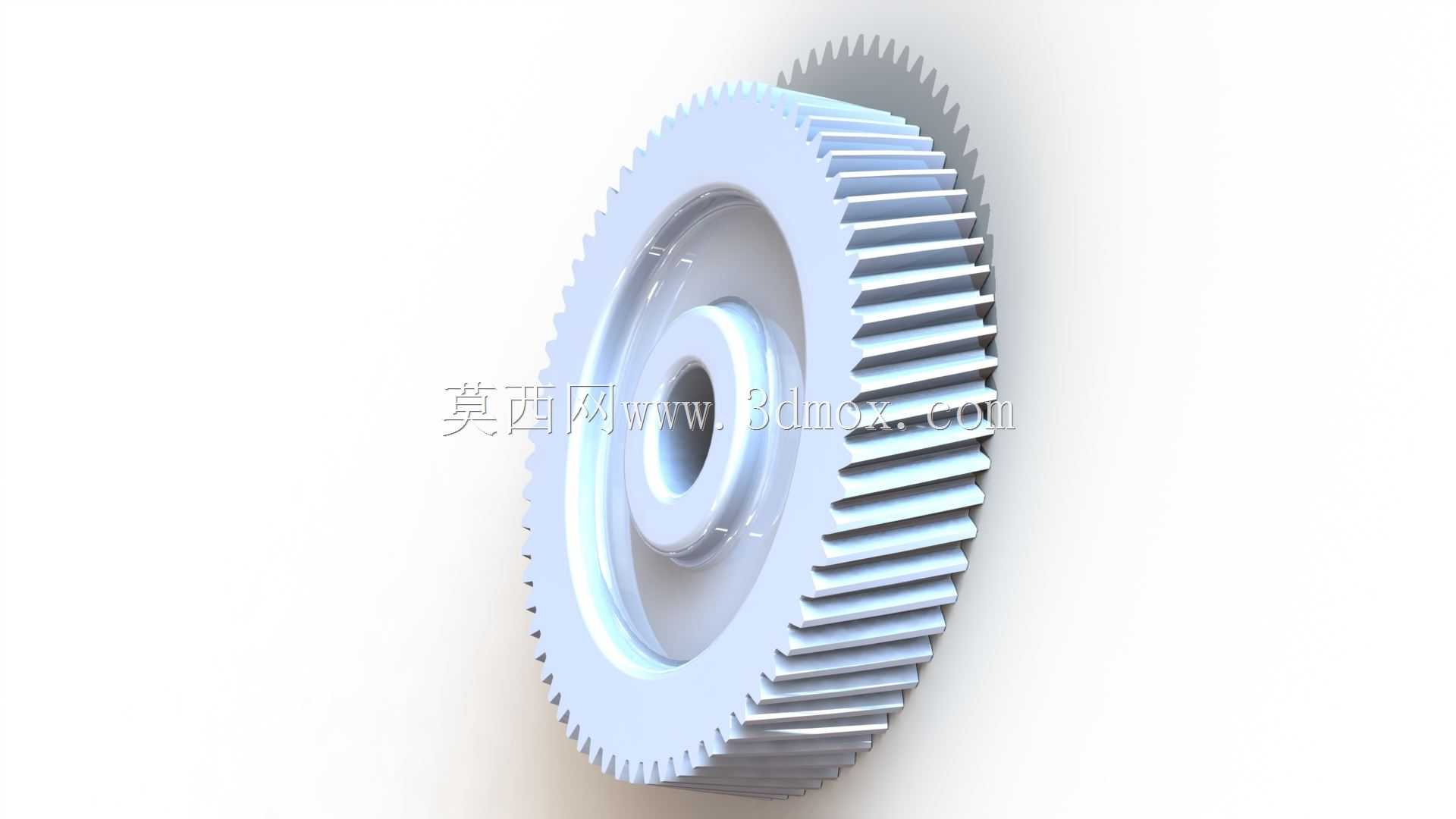

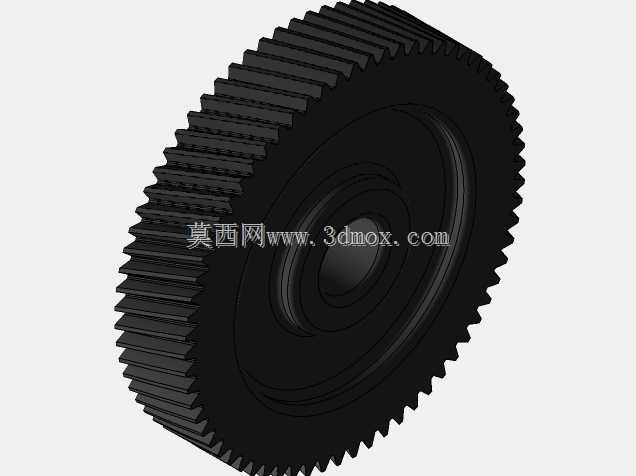

左侧螺旋斜齿传动齿轮结构设计

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从通用输送设备、轻工包装机械到中小型机床进给机构的多个领域，相比直齿圆柱齿轮，斜齿轮啮合过程中轮齿是逐步进入与脱离接触的，传动冲击更小、运行噪音更低，同时重合度更大，单齿承受的载荷更低，能适配更高转速的传动工况。这款左侧螺旋的斜齿轮，在设计阶段首先匹配了对应安装轴系的中心距要求，在确定齿部参数时，优先考虑了传动链的载荷波动特性，将螺旋角设置在兼顾轴向力与传动平稳性的区间，避免轴向力过大给轴承选型带来额外负担，同时保证足够的啮合重合度，降低传动过程中的振动传递。从安装边界来看，齿轮的轴向厚度、轮毂孔径与定位台阶尺寸都适配常规的平键连接轴系，轮缘部分的减重结构在保证齿根弯曲强度、

　　齿面接触强度的前提下，尽可能降低了零件自身转动惯量，减少启停阶段的动力损耗，适合中高速连续运转的传动工位。齿向的左侧螺旋设计，是为了匹配传动系统中配对齿轮的旋向要求，在双级减速或者交错轴传动的布局中，对应旋向的齿轮可以抵消部分轴向力，优化轴承的受力状态，延长支撑部件的使用寿命。建模过程中，齿廓部分采用渐开线齿形精确生成，齿向螺旋线完全贴合设计参数，齿端做了微小的倒角处理，避免装配过程中轮齿边缘磕碰产生毛刺，也能减少啮合初始阶段的边缘接触应力。轮毂部分的过渡圆角做了等半径处理，避免应力集中在轴孔与辐板的连接位置，辐板的厚度经过刚度校核，在额定扭矩传递过程中不会产生超出允许范围的扭转变形，保证齿面啮合的接触精度。实际选型使用时，

　　需要注意配对齿轮的中心距公差、轴系的平行度误差控制在允许范围内，否则会加剧齿面的偏磨，降低齿轮的使用寿命，同时轴向固定要可靠，避免运转过程中齿轮产生轴向窜动，影响啮合位置的准确性。这类斜齿轮在闭式传动箱中使用时，配合对应的润滑方式，可以长期稳定传递额定扭矩，在开式传动工位使用时，需要额外考虑齿面的防护，避免硬质颗粒进入啮合区域造成齿面损伤。
