涡卷式平面螺旋储能弹簧结构设计

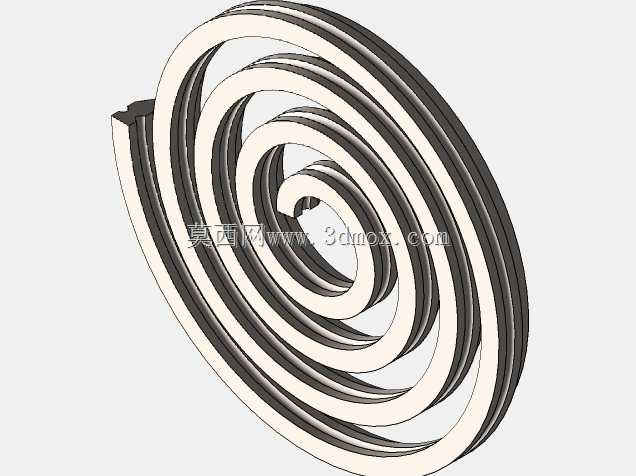

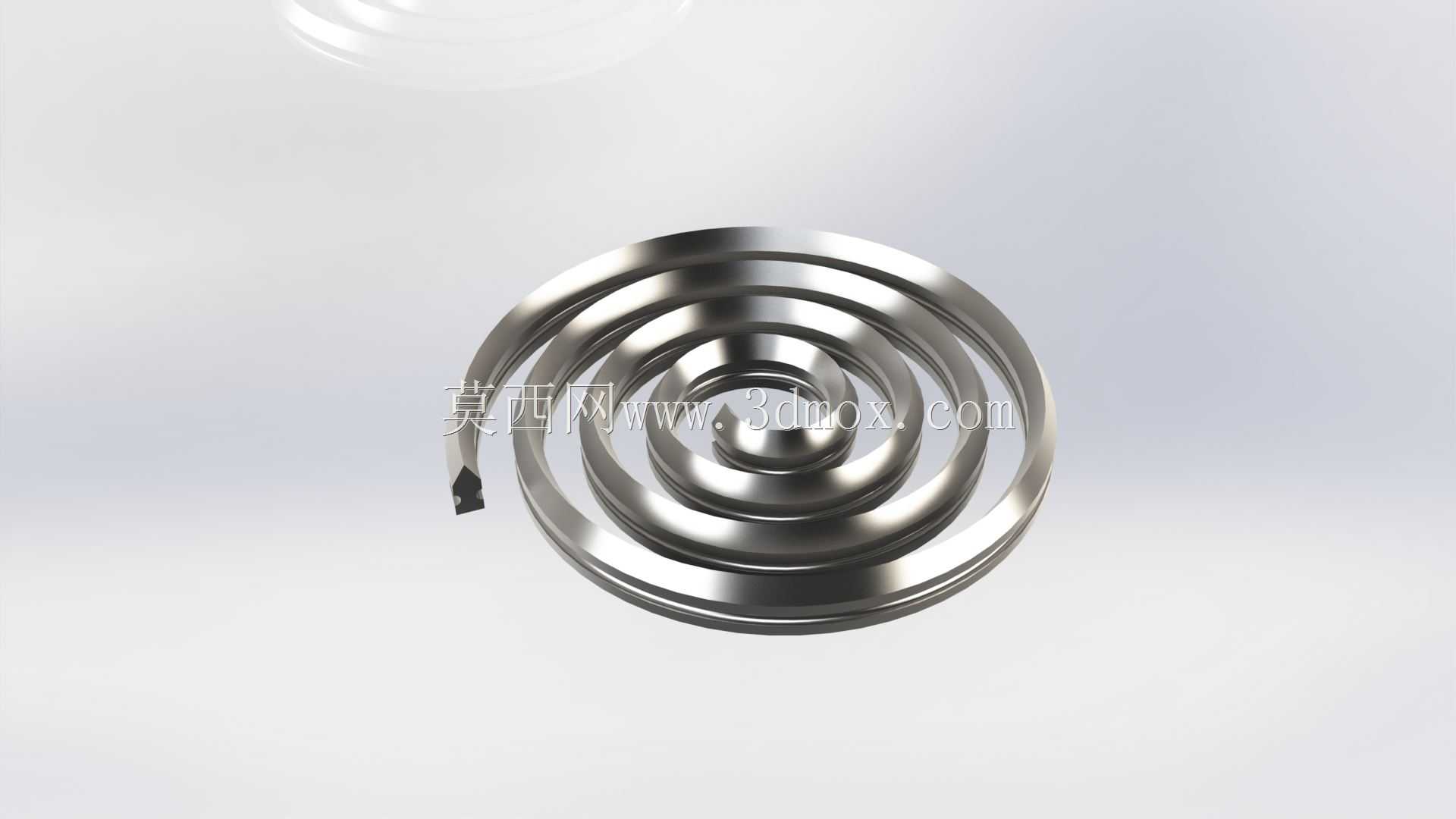

这类平面涡卷螺旋弹簧常被应用在需要小空间内实现长行程储能、复位的机械结构中，比如卷尺的自动收卷结构、小型定时器的动力储能单元、座椅安全带的卷收机构、部分低压电器的触头复位组件里都能见到它的身影，和常见的圆柱螺旋压缩、拉伸弹簧不同，它的所有簧圈都排布在同一平面内，轴向安装尺寸极小，非常适合轴向空间受限但需要提供较大转角扭矩的装配场景。从结构设计逻辑来看，这类弹簧的内端通常会设计挂钩结构，用来固定在转轴或者芯轴上，外端的挂钩则固定在安装基座或者转动外壳上，当外力带动外端或者内端转动时，簧片会被逐步卷紧，将外力做功转化为弹性势能储存起来，外力撤除后就可以释放势能带动相关构件复位，或者作为动力源输出平缓的扭矩。建模过程中需要重点把控簧片的等宽等厚特性，每一圈螺旋的节距要保持均匀，避免相邻簧圈在卷绕过程中出现干涉摩擦，影响扭矩输出的平顺性，同时两端的挂钩弯折角度要匹配安装位的固定需求，既要保证固定牢靠不会在反复扭转过程中滑脱，也要避免弯折处出现应力集中，导致长期交变载荷下出现疲劳断裂。实际选型应用时，要先确认安装腔的径向边界尺寸，弹簧自由状态下的最大外径不能超过安装腔的内径，避免装配后外圈和腔壁发生剐蹭，内圈的最小内径要和配套芯轴的直径匹配，预留合理的转动间隙，防止芯轴转动时和内圈簧片卡滞。簧片的厚度直接决定了弹簧的刚度，厚度越大相同转角下输出的扭矩越高，但对应的疲劳寿命会有所下降，设计时需要结合实际需要的输出扭矩、允许的最大转角、预期的循环寿命来平衡参数，同时要注意螺旋的旋向要和工作时的转动方向匹配，避免反向受力时出现簧圈松脱、变形的问题。这类弹簧的工作过程中，簧片的应力分布相对均匀，只要设计合理，相比同体积的圆柱弹簧能储存更多的弹性势能，而且输出扭矩的线性度更好，在很多手动工具、小型收纳装置、自动化设备的微动复位机构中都有不可替代的应用优势。
