无刷直流电机驱动器结构设计方案

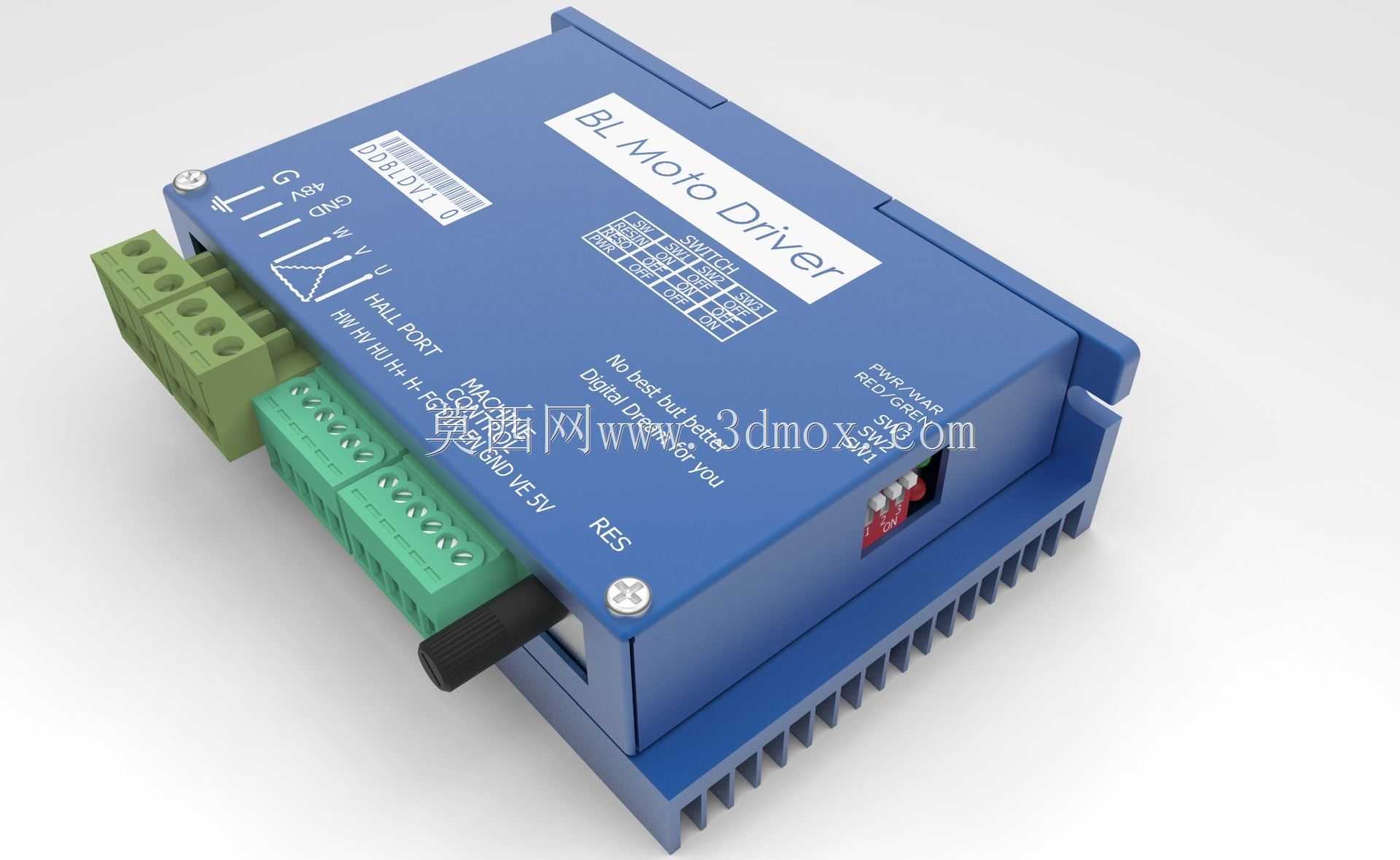

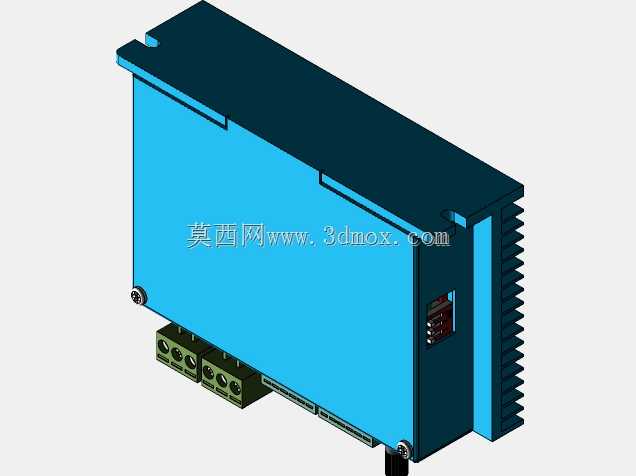

这款无刷电机驱动器的结构设计，首先围绕工业现场的安装适配性做了多轮迭代，外壳采用铝合金挤压型材搭配端盖封板的形式，侧面一体成型的散热鳍片顺着设备内部功率器件的排布方向延伸，能在自然对流环境下带走MOS管、驱动芯片工作时产生的热量，无需额外加装散热风扇即可适配多数常规工况的散热需求，避免风扇积灰、轴承磨损带来的维护成本。接线端全部布置在壳体单侧，采用绿色插拔式接线端子，按照强电动力回路、弱电信号回路分区排布，动力端子对应电机三相绕组、直流电源正负极的接线位，信号端子预留霍尔传感器接口、使能控制、转速调节、方向切换的接线点位，端子旁直接丝印引脚定义与接线标识，现场接线时无需反复查阅手册，能降低错接概率。壳体上预留的拨码开关用于配置电机极对数、转速响应模式、保护阈值等基础参数，无需连接上位机即可完成基础调试，适配小功率输送线、桌面加工设备主轴、小型自动化执行机构的驱动需求。设计过程中充分考虑安装边界，壳体底部预留两个带安装卡槽的固定位，既可以通过螺丝直接锁附在设备金属安装板上，也能适配标准DIN导轨的卡扣安装，整体外形尺寸控制紧凑，不会在电控柜内占用过多安装空间，壳体边角做了倒角处理，避免安装调试时划伤操作人员。壳体表面做了阳极氧化处理，具备基础的防腐蚀、抗电磁干扰能力，表面丝印的接线图、参数标识采用耐磨油墨印刷，长期在车间多尘、有少量油污的环境下也不会轻易脱落。内部PCB板的固定点位避开了散热风道，功率器件与铝壳之间垫有导热硅胶片，能将热量直接传导到外壳鳍片上，信号回路与功率回路在PCB布局时做了分区隔离，减少大电流通断时对弱电控制信号的干扰，保障霍尔信号采样、转速控制的稳定性。预留的调试接口位于壳体侧面，平时用橡胶塞封堵，需要升级固件、调试复杂参数时可以打开塞子连接调试器，不会破坏壳体整体的防护性能。
