无刷直流主轴电机驱动器结构设计

这款无刷直流电机驱动器的结构设计，完全围绕小型数控设备主轴驱动的实际工况展开，在做三维结构建模时，首先要考虑的就是车间复杂电磁环境下的接线可靠性与散热持续性。从应用场景来看，这类驱动器多用于桌面级数控雕刻机、小型精雕设备的主轴动力控制，需要匹配额定功率范围内的高速无刷主轴电机，实现转速调节、转向控制、霍尔信号采集处理以及运行状态保护等核心功能，在设备电气柜内通常安装在靠近主轴接线的侧方位置，缩短动力线长度以减少信号干扰。

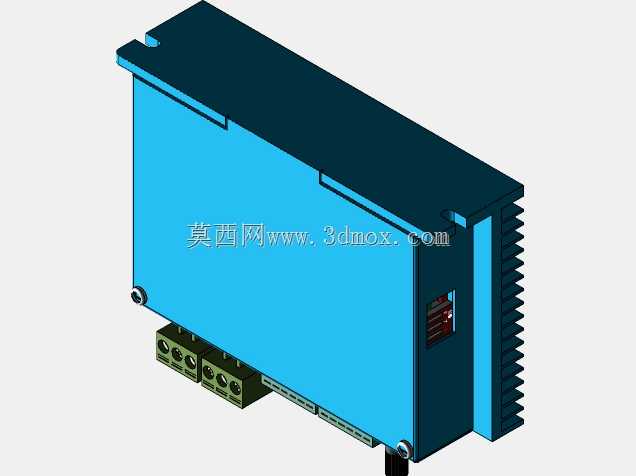

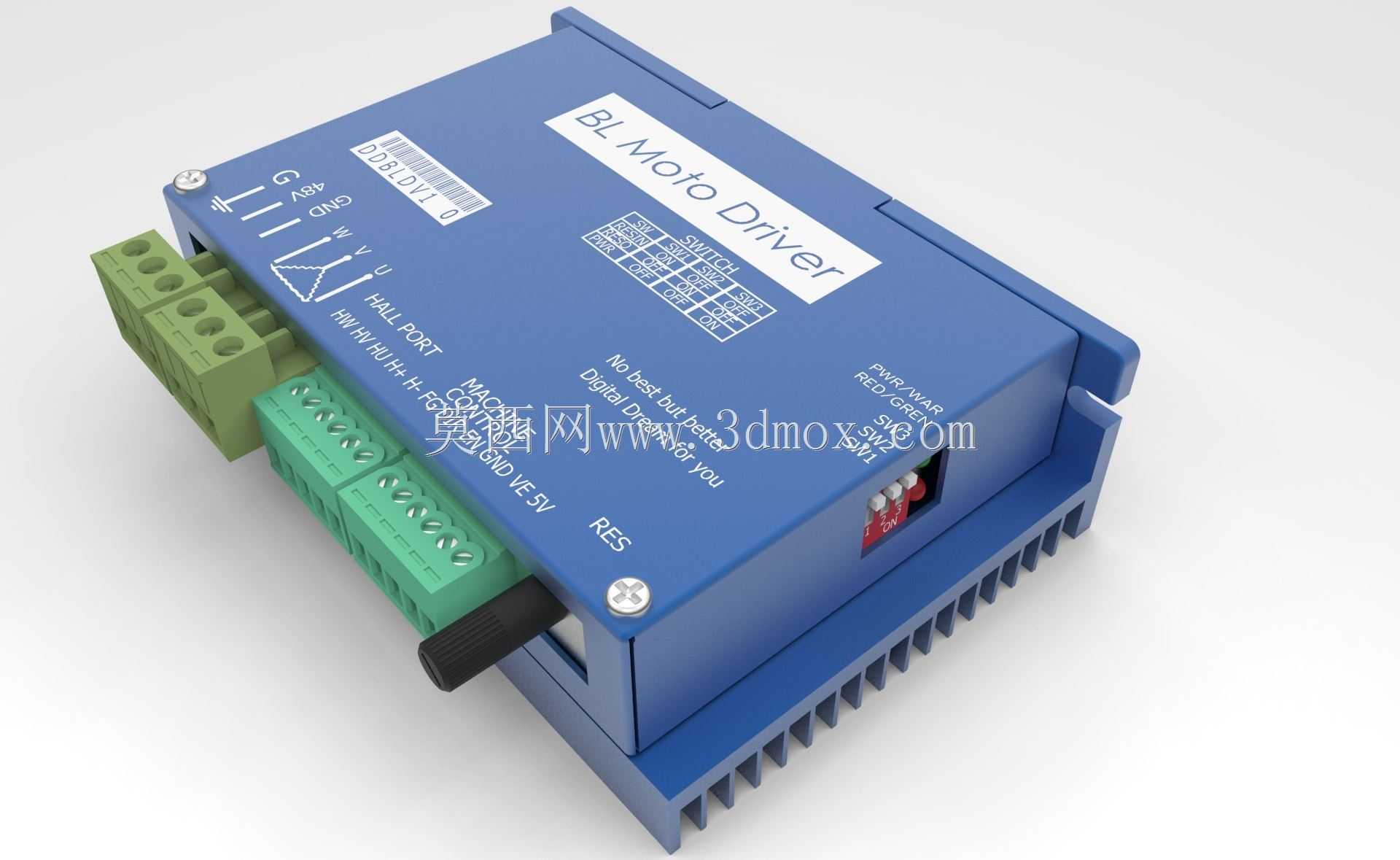

结构设计上，外壳采用铝合金一体挤压成型的壳体搭配侧置散热鳍片，鳍片的排布方向顺着电气柜内常规散热风道走向，无需额外加装风冷组件即可满足额定负载下的散热需求，壳体边角做了圆弧过渡处理，避免安装接线时划伤操作人员或线缆绝缘层。正面的接线端子采用分层排布设计，强电动力端子与弱电信号端子分区设置，绿色插拔式接线端子预留了足够的接线操作空间，即使是带冷压端头的多股线缆也能顺利插入锁紧，端子旁的丝印标识清晰对应电源输入、电机三相输出、霍尔信号接口、使能控制等引脚，现场接线时无需反复查阅说明书即可完成操作，降低错接概率。

壳体上的拨码开关区域做了内凹设计，避免安装或搬运过程中误碰改变参数设置，状态指示灯隐藏在端子侧方，既可以直观观察运行状态，又不会因为突出壳体造成磕碰损坏。安装边界方面，壳体底部预留了两个标准的导轨安装卡槽，同时也支持螺丝直接固定在安装板上，两种安装方式兼容不同设备的电气柜布局需求，整体外形尺寸紧凑，横向宽度控制在单排电气元件安装的标准间距内，不会占用过多柜内空间，相邻安装的电气元件之间预留足够的爬电距离，满足低压电气设备的安全规范要求。

在细节设计上，壳体的接缝处做了错位止口结构，既可以提升壳体的整体结构强度，也能阻挡车间内的切削粉尘、少量切削液飞溅进入壳体内部，保护内部电路板不受污染。接线端子的固定螺丝采用防滑脱设计，不会因为设备运行过程中的振动出现松脱导致的接触不良问题，整体结构没有多余的装饰性设计，所有结构特征都服务于实际安装、接线、散热、防护的工程需求，完全适配工业现场的长期稳定运行要求。
