基于Arduino控制板的智能报警装置结构设计

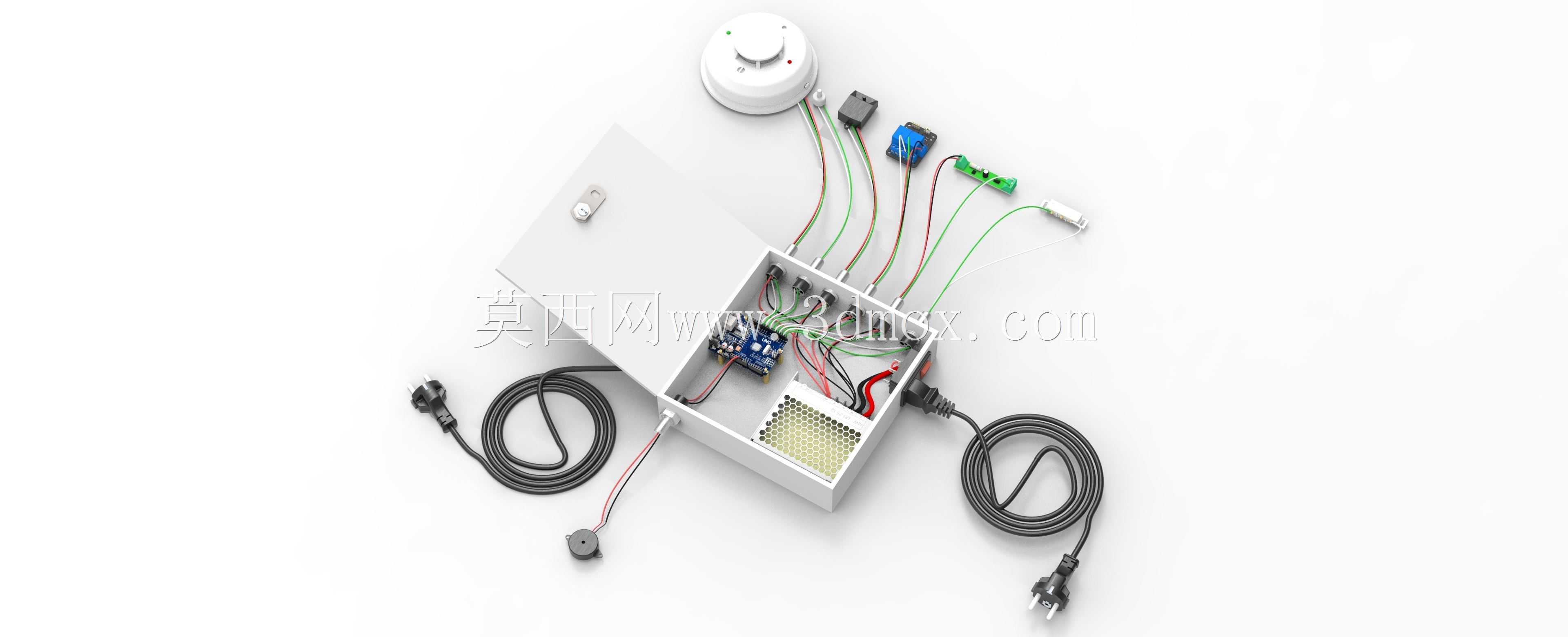

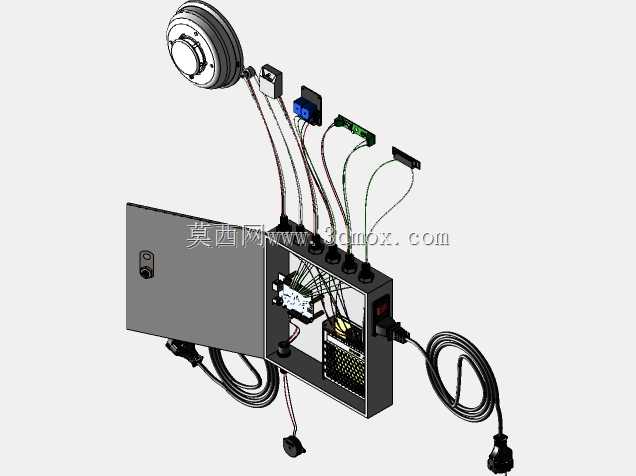

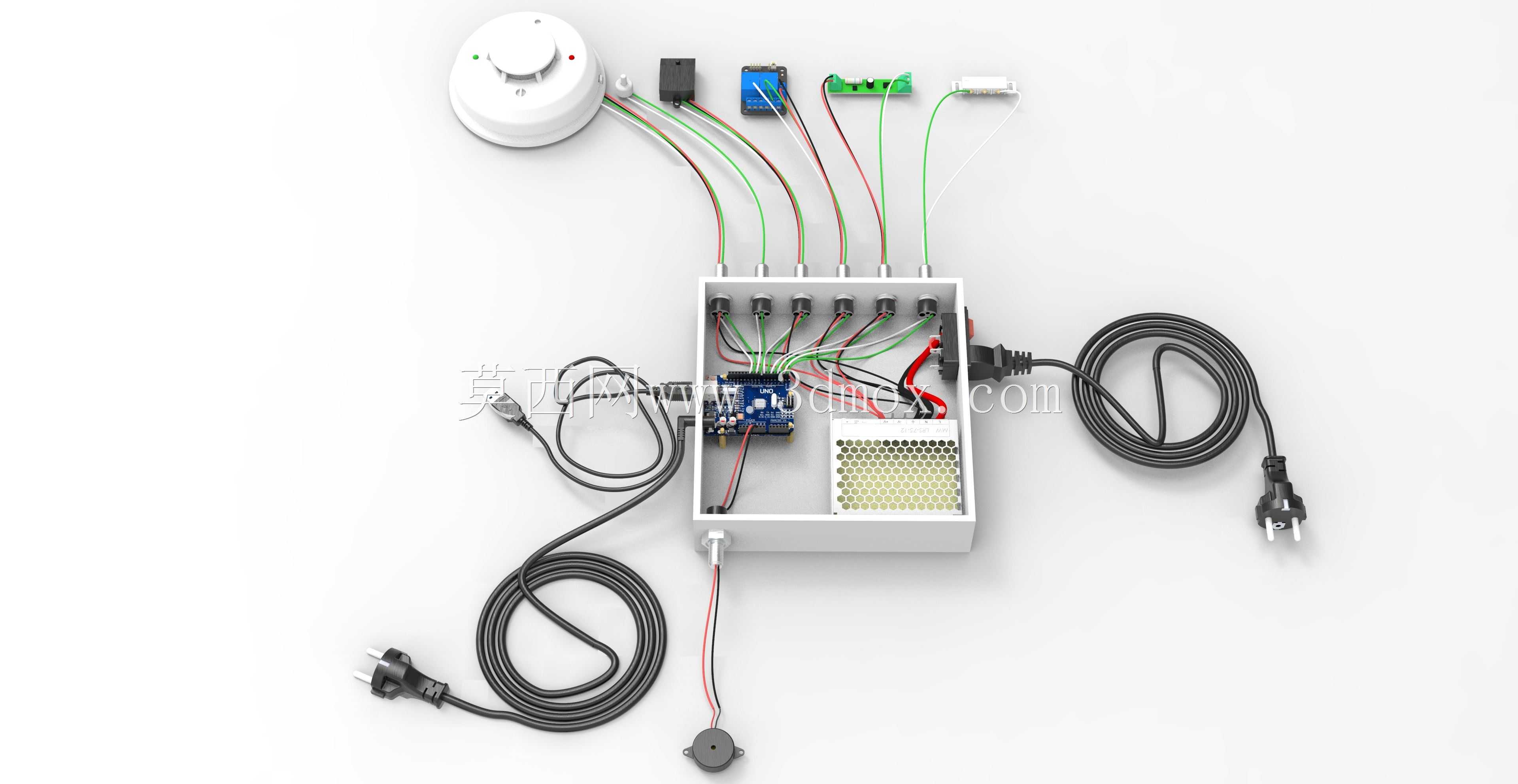

　　这套报警装置的核心控制单元采用Arduino开源硬件板搭建，整体结构围绕多场景安防预警需求设计，可适配室内机房、小型仓储点位、独立办公区域等多种部署场景，无需复杂的布线改造即可完成安装调试。从结构布局来看，控制板固定在装置内部的绝缘安装槽内，周边预留了足够的接线空间，方便外接各类触发传感器，包括红外人体感应模块、门磁触发模块、烟雾浓度采集模块等，不同模块的接口位置做了统一的标识设计，安装时可直接对应插接，减少接线错误概率。装置的外壳采用阻燃ABS材质注塑成型，外壳壁厚控制在2mm，既保证整体结构强度，又不会过度增加装置自重，外壳边角做了R3圆角处理，避免安装过程中划伤操作人员，外壳正面预留了状态指示灯开孔与蜂鸣器出声孔，

　　指示灯采用红、绿双色设计，绿色常亮代表装置处于正常布防状态，红色闪烁代表触发预警，蜂鸣器出声孔采用矩阵式排布，开孔直径1.2mm，在保证出声效率的同时可阻挡灰尘进入装置内部。装置的安装边界尺寸控制在120mm80mm35mm范围内，背部设计有两个挂装孔位，孔距为90mm，可直接挂装在墙面的膨胀螺丝上，也可通过背部的3M胶贴固定在光滑的柜体表面，安装方式灵活，适配不同的现场安装条件。在功能设计上，这套装置除了本地声光预警之外，还预留了网络通讯模块的安装位，可外接WiFi模块实现与Web管理端的通讯，触发预警时可实时将报警点位、触发类型等信息上传至管理后台，同时可对接移动端推送接口，将预警信息直接推送至管理人员的移动设备上，

　　无需人员值守在现场即可掌握点位的安全状态。装置的供电部分采用宽电压设计，支持5V直流供电与12V外接电源供电两种模式，内部预留了锂电池安装仓，可在外部供电中断的情况下持续工作8小时以上，避免断电情况下装置失效。在电路布局设计上，强电与弱电走线做了物理分隔，控制板与供电模块之间设置了绝缘隔板，避免电路干扰导致的误触发问题，所有接线端子采用插拔式设计，后期维护更换模块时无需重新焊接，直接插拔即可完成更换，降低后期维护的技术门槛。从实际应用角度来看，这套装置区别于传统的一体式报警设备，采用模块化的结构设计，使用者可根据实际场景的需求灵活搭配不同的触发传感器，比如在机房部署时可搭配温湿度传感器与烟雾传感器，

　　在仓储点位部署时可搭配红外对射传感器与门磁传感器，不需要针对不同场景重新设计整体结构，仅通过更换外接模块即可实现功能适配，大幅降低了不同场景的适配成本。装置的内部空间预留了30%的冗余量，后期可根据功能升级需求加装4G通讯模块、语音播报模块等扩展部件，不需要重新开模制作外壳，延长了整套装置的生命周期。在安装调试环节，装置底部设置了调试按键，可直接在现场完成布防、撤防、灵敏度调节等操作，不需要连接电脑即可完成基础参数设置，调试流程简单，现场安装人员经过简单培训即可完成全部部署工作。
