四旋翼涵道式社会影响作业无人机结构

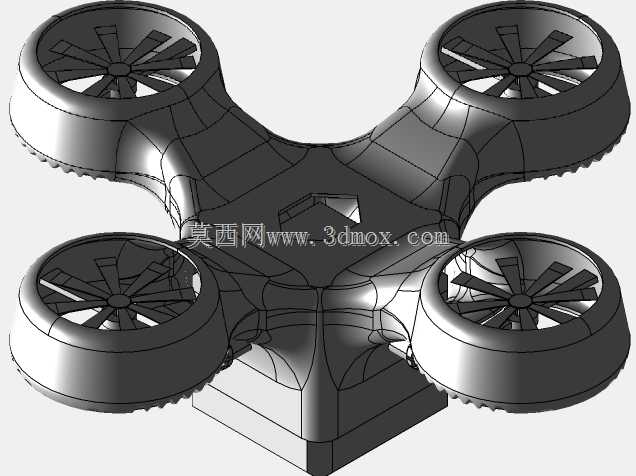

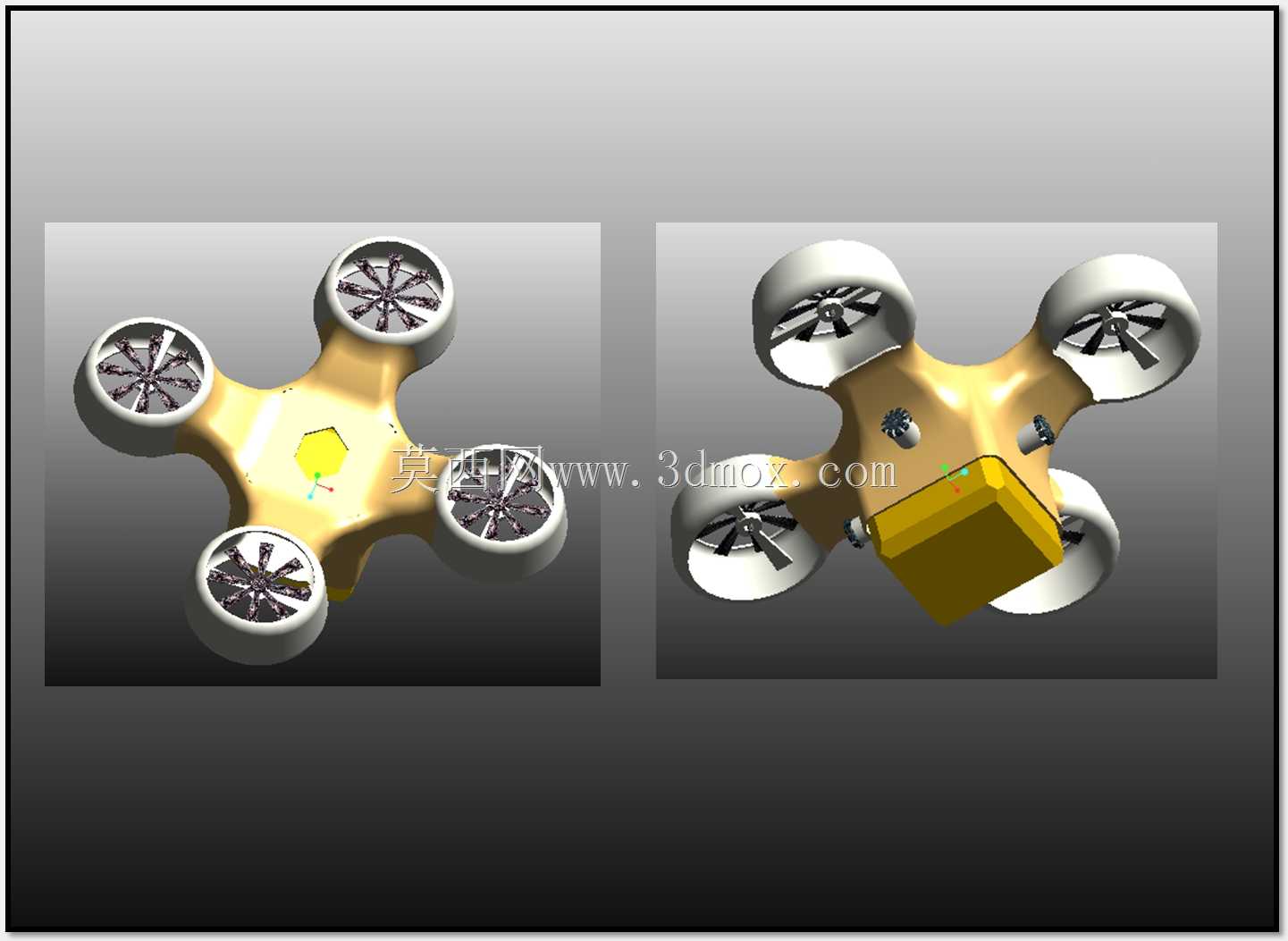

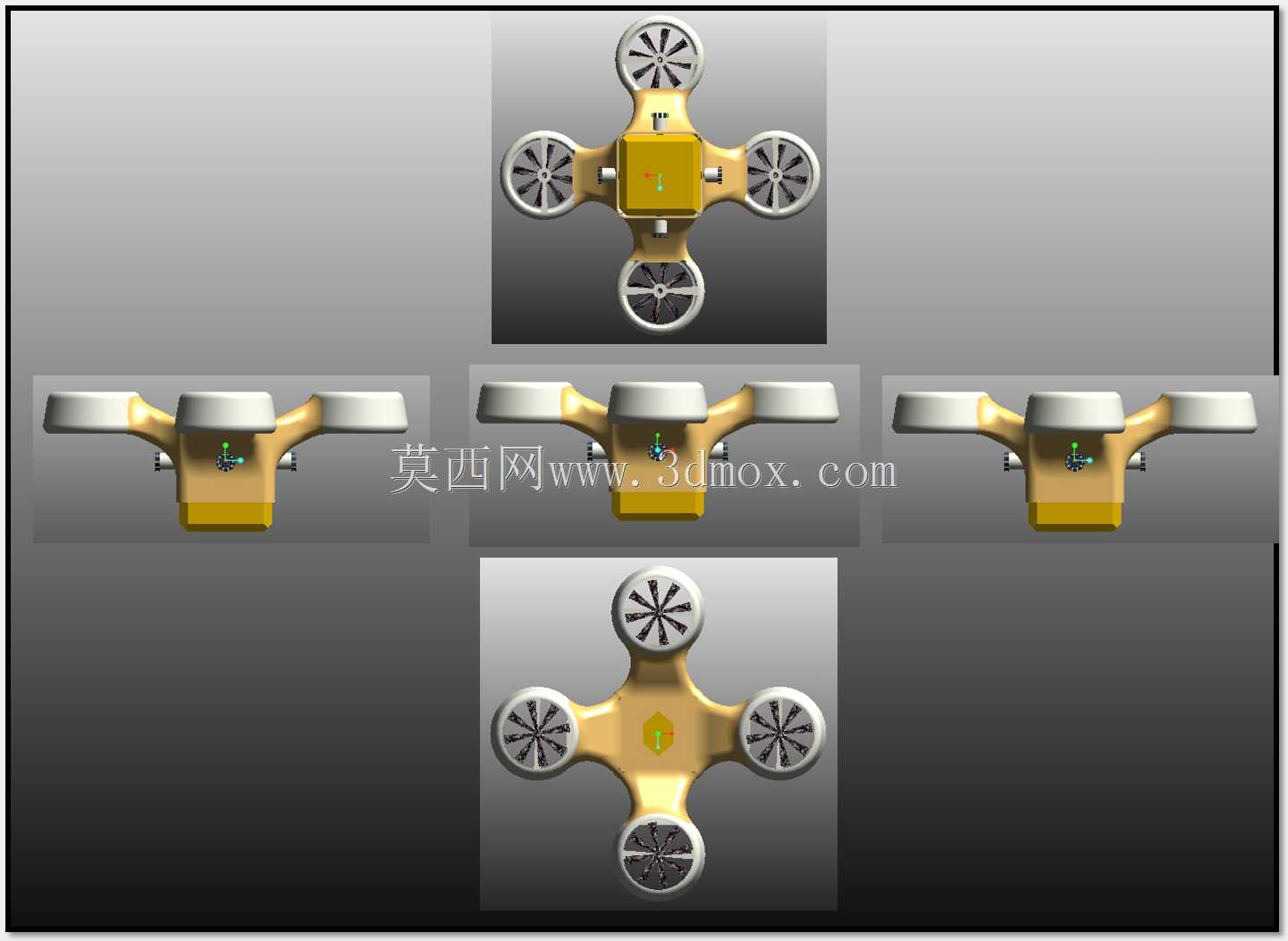

这款涵道式四旋翼飞行器的结构设计，核心围绕低空近人作业场景的安全需求展开，区别于常规外露桨叶的消费级无人机，四个旋翼均内置在环形涵道结构内，从物理层面避免桨叶剐蹭周边人员、障碍物的风险，适配城市公共区域作业、社区服务类低空飞行的使用场景，解决常规无人机在人流密集区域作业的安全隐患。从结构布局来看，机身采用中心对称的十字型承载框架，四个涵道旋翼单元均匀分布在框架四个端点，中心区域预留载荷安装位，可根据实际作业需求搭载不同功能模块，涵道环本身采用一体化曲面过渡设计，既作为旋翼的防护结构，也承担部分气动升力补充作用，相比同尺寸外露桨叶无人机，相同桨盘面积下能获得更高的悬停效率，同时降低旋翼转动产生的气动噪音，适配对噪音敏感的居民区、公共场馆周边作业需求。设计阶段重点考量了安装边界与尺寸适配，整机对角线尺寸控制在常规作业载荷允许的便携范围内，涵道内径与旋翼直径的匹配经过气动校核，涵道唇口采用圆弧过渡设计，减少大迎角飞行时的气流分离，提升低空紊流环境下的飞行稳定性。机身中心载荷舱采用下沉式安装结构，可将搭载的作业模块重心控制在旋翼升力平面以下，提升整机悬停与机动飞行时的姿态稳定性，避免载荷偏移带来的姿态控制偏差。四个涵道单元与中心框架的连接臂采用等强度变截面设计，在保证结构刚度的前提下尽可能降低结构重量，连接位置预留标准安装接口，可根据不同使用场景更换不同长度的连接臂，适配不同载荷重量、不同续航要求的作业需求。旋翼动力单元的安装座设置在涵道中心的支撑筋上，支撑筋采用对称翼型截面设计，减少对旋翼下洗气流的干扰，同时为动力线路、信号线路提供内置走线空间，避免线路外露带来的气动阻力与剐蹭风险。整机外形无尖锐突出结构，所有外露边角均做圆角过渡处理，进一步降低近人作业时的磕碰风险，机身底部预留通用快装接口，可快速更换航拍、物资投送、环境监测等不同作业模块，无需对机身主体结构进行改动，提升设备的场景适配能力。在结构强度校核层面，涵道结构采用薄壁加筋的设计思路，在保证抗冲击能力的前提下控制整体重量，连接臂与中心机身的连接位置设置应力分散结构，承受机动飞行的交变载荷时避免应力集中，提升整机结构的疲劳寿命，满足高频次作业的使用需求。
