四旋翼社会影响作业无人机结构设计

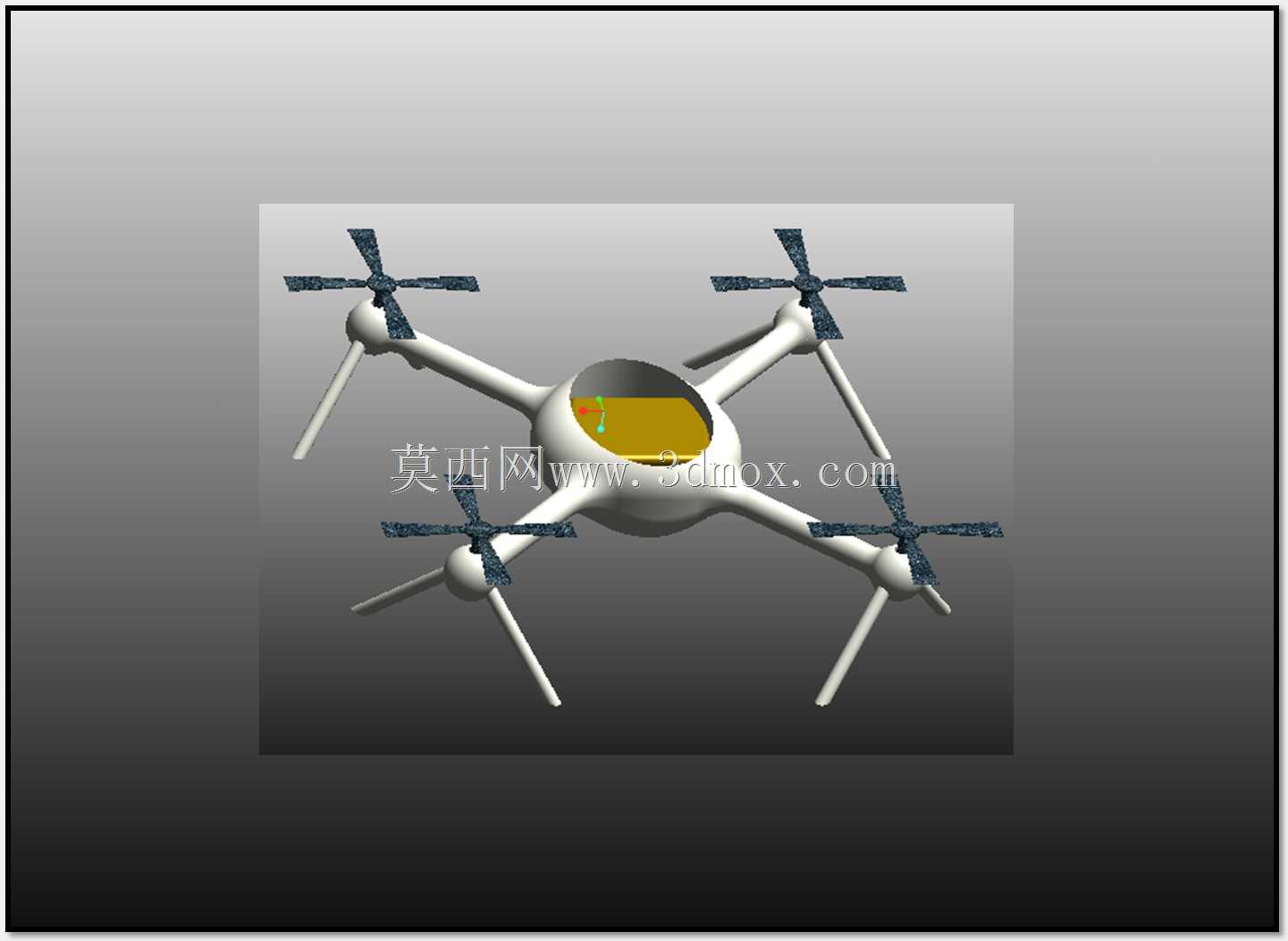

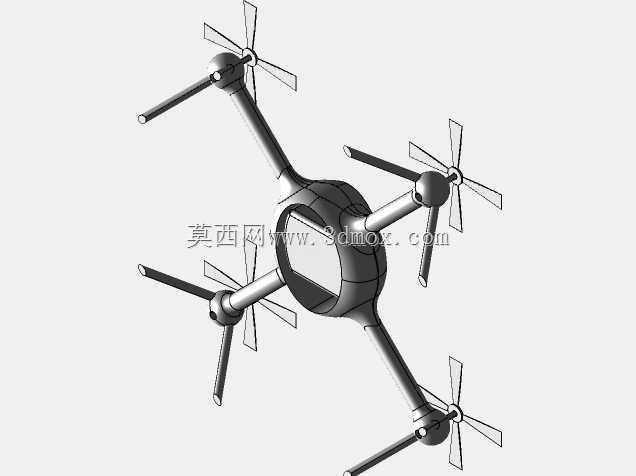

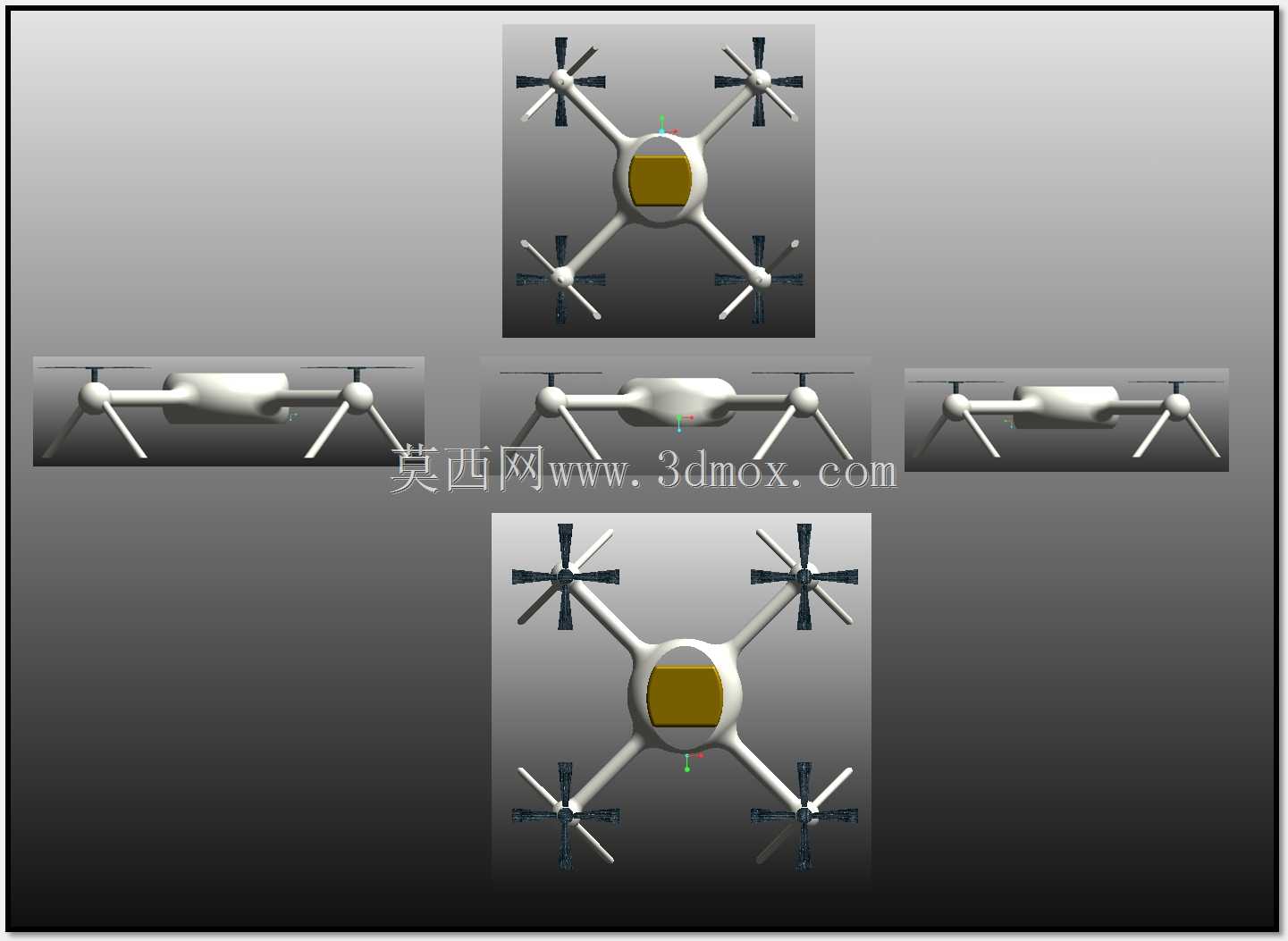

这款四旋翼飞行器的结构设计，首先围绕低空近场作业的实际场景展开，适配城市公共区域巡查、小范围环境监测、轻量载荷投递这类对起降空间要求低、机动灵活性要求高的使用需求，不需要专用起降场地，在楼宇间、狭窄街巷、开阔郊野都能稳定完成悬停与低速飞行动作。从结构布局来看，采用中心舱体加四支辐射式机臂的经典构型，机臂向外延伸的长度经过重心配平核算，每支机臂末端的旋翼动力单元与中心舱的距离，既保证旋翼转动时的气流不会相互干扰产生紊流影响飞行稳定性，也控制了整机的横向尺寸，方便收纳转运，日常存放时不需要拆解机臂就能放入常规尺寸的设备储运箱。中心舱体采用圆润的流线型外壳设计，上部预留的载荷安装腔可以根据不同作业需求更换功能模块，比如搭载高清摄像模组完成区域影像采集，或者搭载小型气体采样装置完成环境监测作业，舱体内部的安装边界做了通用化的卡槽设计，不需要额外定制转接件就能快速更换不同功能的载荷模块，适配多场景的作业切换需求。机臂与中心舱的连接位置做了加强筋过渡处理，避免飞行过程中机臂产生谐振影响飞行姿态控制，每支机臂末端的动力安装座预留了标准的电机安装孔位，适配常规规格的无刷动力电机，起落支脚采用细长的一体化结构，从机臂下方向外延伸，降落时可以提供稳定的支撑，同时支脚的长度经过核算，不会遮挡下方载荷的作业视野，也不会在旋翼下洗气流的影响下产生额外的风阻。旋翼采用两叶式设计，桨叶的翼型经过低速气动优化，在悬停状态下能提供足够升力的同时，降低转动时的气动噪音，适合在人员活动密集的城区场景作业，减少对周边人群的干扰。整机的重心落在中心舱的几何中心位置，四个旋翼的升力输出可以通过飞控系统实时调整，即使在三级左右的阵风环境下，也能保持稳定的悬停精度，满足定点采集数据、定点投放轻量物资的作业要求。结构设计时充分考虑了日常维护的便捷性，机臂与中心舱的连接采用快拆式卡扣结构，不需要专用工具就能完成单支机臂的更换，中心舱的外壳采用分体式扣合设计，拆开后就能直接接触到内部的飞控、电池安装位，方便检修更换内部元器件。电池安装位设置在中心舱下部，既可以降低整机重心提升飞行稳定性，也能快速插拔更换电池，缩短作业间隙的补给时间。
