四旋翼载物运输无人机结构设计

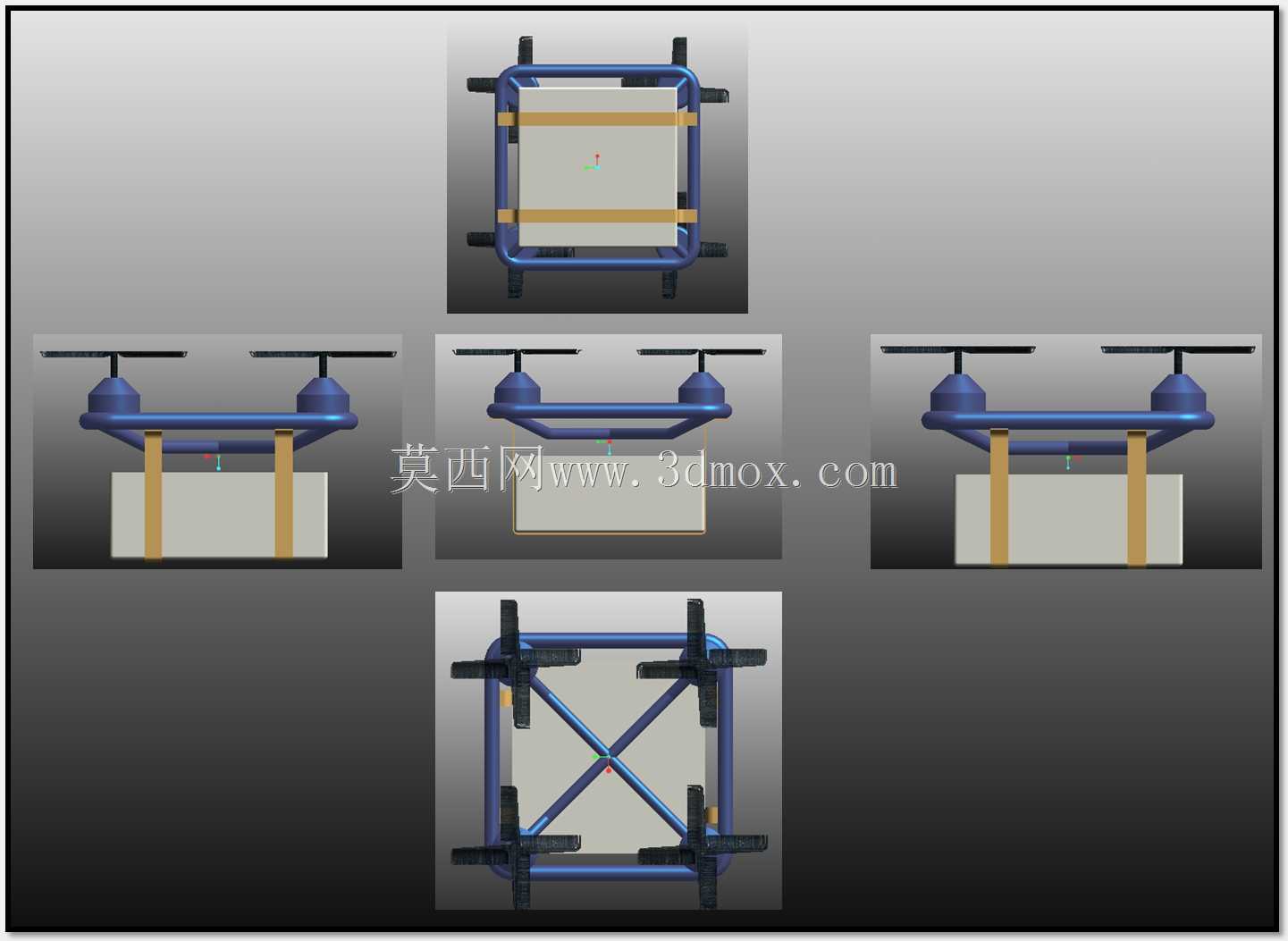

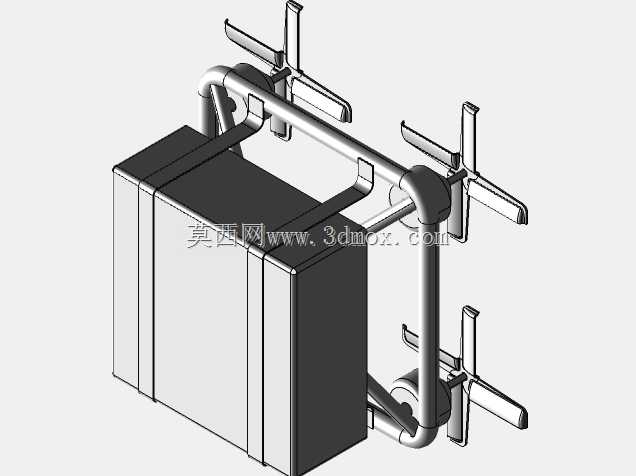

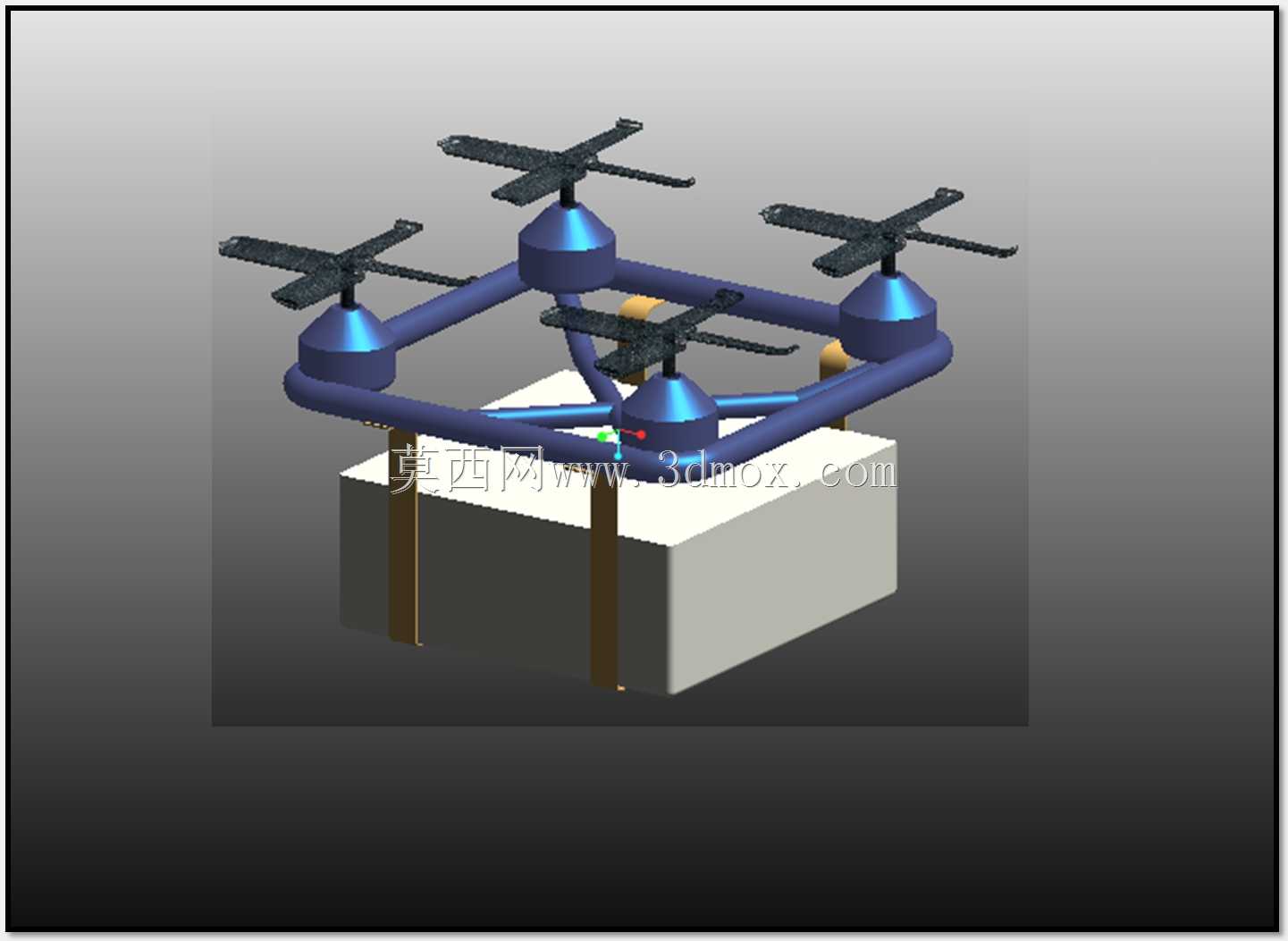

这款四旋翼载物无人机的结构设计，核心围绕末端物流配送、应急物资投送场景展开，区别于普通消费级航拍无人机，其机架采用环形闭合管架结构，四个旋翼动力单元均匀分布在环形架的四个端点位置，相比传统X型直臂机架，环形结构在发生侧向碰撞时能通过管架自身形变吸收冲击能量，避免动力臂直接断裂，适配复杂楼宇间、林间的低空配送飞行需求。

从功能特性来看，该机型将载荷挂载平台设置在机架正下方的中心区域，采用四点绑缚式固定结构，挂载平台与机架之间预留了120mm的垂直缓冲间隙，可搭配缓冲垫降低降落时的载荷冲击，单架次额定挂载重量适配5kg以内的标准快递包裹、急救医疗包类物资，挂载区域的横向边界尺寸控制在320mm×280mm，能兼容多数常规尺寸的电商快递箱，不会出现载荷超出旋翼下洗气流范围导致的飞行姿态失稳问题。

设计思路上，动力单元的安装座采用锥形过渡结构与环形主架连接，每个旋翼的旋转平面与机架水平面保持平行，四个旋翼的中心连线构成边长420mm的正方形，相邻旋翼的旋转轨迹间距预留了35mm的安全间隙，避免高速飞行时旋翼形变产生碰擦。环形主架采用中空薄壁管材设计，在保证结构抗弯强度的同时尽可能降低自身结构重量，机架中心位置预留了飞控、电池模块的安装仓，仓体与下方挂载平台之间设置了隔热隔板，避免电池工作产生的热量传递到下方搭载的温控类物资。

安装边界方面，整机展开后的最大外轮廓尺寸为580mm×580mm×260mm，旋翼折叠后（若选配折叠桨）可将横向尺寸压缩至350mm以内，适配常规的快递站点收纳箱、车载存放空间。机架下方的四个支撑脚采用垂直直杆设计，支撑脚长度设置为150mm，保证挂载平台底面与降落平面之间留有足够的取件操作空间，不需要额外抬起机身就能完成挂载物资的装卸操作，支撑脚底部预留了防滑脚垫的安装槽，可搭配橡胶脚垫提升在光滑水泥面、瓷砖面降落时的稳定性。

从飞行控制的结构适配来看，环形机架的重心严格控制在四个旋翼围成的几何中心垂线上，挂载平台的安装位设置了重心调节滑槽，可根据搭载物资的重量分布调整固定位置，避免偏心载荷导致的飞行功耗增加、姿态控制难度提升问题。整机的布线全部隐藏在中空环形管架内部，减少飞行过程中的风阻，同时避免布线外露被树枝、建筑凸起勾挂引发的飞行故障。
