系列化方形接口管路连接阻块结构

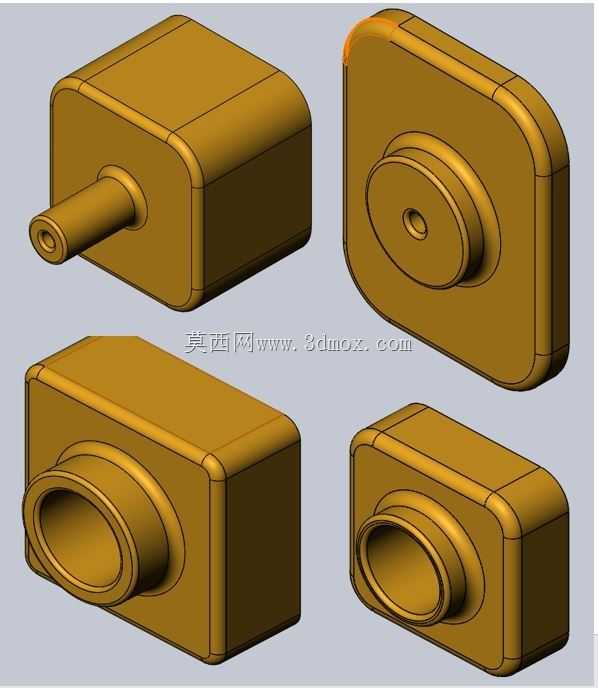

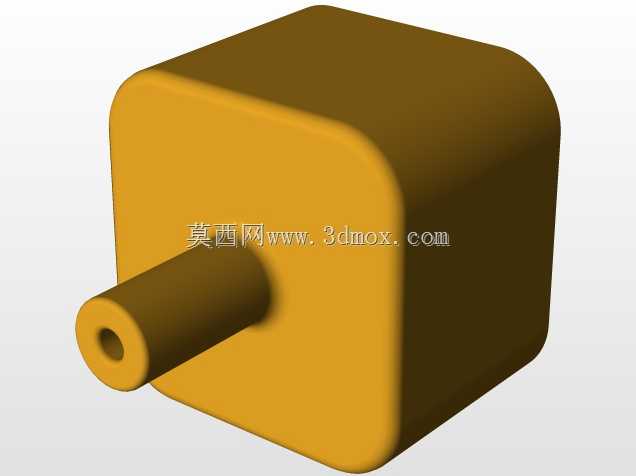

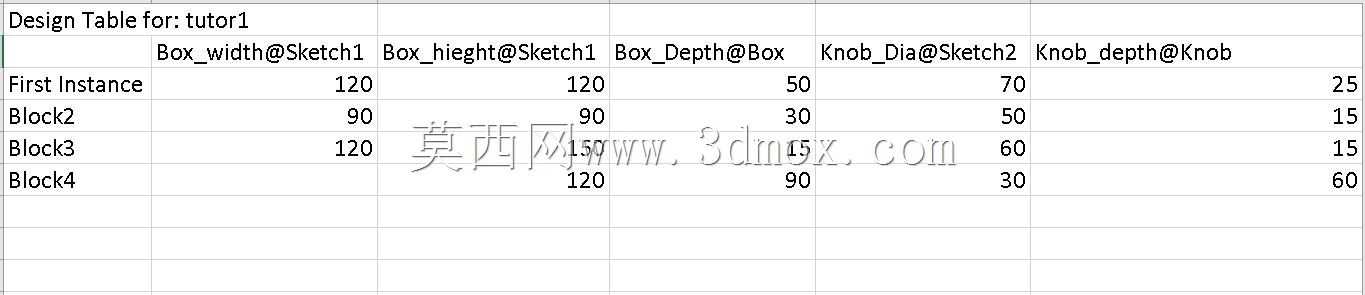

这类方形结构的阻块组件，多用于气路、液路系统的管路末端封堵、支路截流场景，在小型自动化设备的流体回路、实验台管路排布、小型液压站分支管路中都能见到这类零件的应用，区别于常规的外六角堵头，这类带侧出接口的阻块可以在封堵主路的同时引出小口径支路，满足回路测压、支路分流、临时取流的实际需求。整个系列的阻块采用统一的方形圆角壳体作为基础基体，四个不同规格的型号分别对应不同的管路通径与接口形式，其中带细长伸出端的型号适配小口径软管插接，带大口径外翻边接口的型号适配硬管卡套连接，端面带中心小孔的型号可作为测压接口使用，最小尺寸的型号则用于狭小安装空间内的支路封堵。设计过程中采用设计表驱动参数化建模的思路，统一了壳体的圆角半径、壁厚参数，仅通过修改接口的伸出长度、通径尺寸、接口形式来生成全系列型号，既保证了同系列零件的外观一致性，也能减少后续加工时的工装换型成本，所有型号的安装基准面统一为壳体的背面平面，安装时可直接贴装在阀块、安装板的平面上，通过侧边的安装孔完成固定，不需要额外设计转接法兰。从安装边界来看，同系列阻块的壳体截面尺寸保持一致，仅接口方向与长度存在差异，在做管路排布设计时，可以提前预留统一的安装空间，不需要针对不同通径的阻块单独调整安装位，壳体的圆角设计既避免了安装时的锐边磕碰，也能减少模塑生产时的应力集中问题，接口处的翻边结构做了加厚处理，能承受管路插接时的侧向力，避免接口根部断裂。这类阻块的内部流道做了平滑过渡处理，没有直角拐点，能减少流体经过时的压损，也避免了流道死角造成的介质残留，在输送洁净流体、低压气体的场景中，这种平滑流道的设计能有效降低杂质堆积的概率，减少回路维护的频次。
