车辆底盘连接用异形转向节结构

该转向节结构主要应用于非道路小型作业车辆、低速代步车辆的底盘行走系统中，承担转向动作传递与行走部件铰接承载的核心作用，是连接转向拉杆与车轮羊角轴的关键受力构件。从实际装车场景来看，这类异形转向节多用于轮距较窄、载荷适中的小型作业设备，区别于乘用车辆的一体化铸造转向节，该结构采用分体式受力布局，在保证铰接强度的前提下压缩了整体安装空间，适配布置空间局促的小型底盘架构。

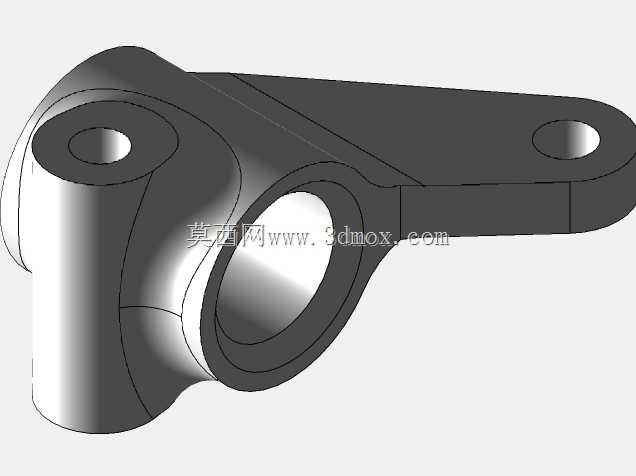

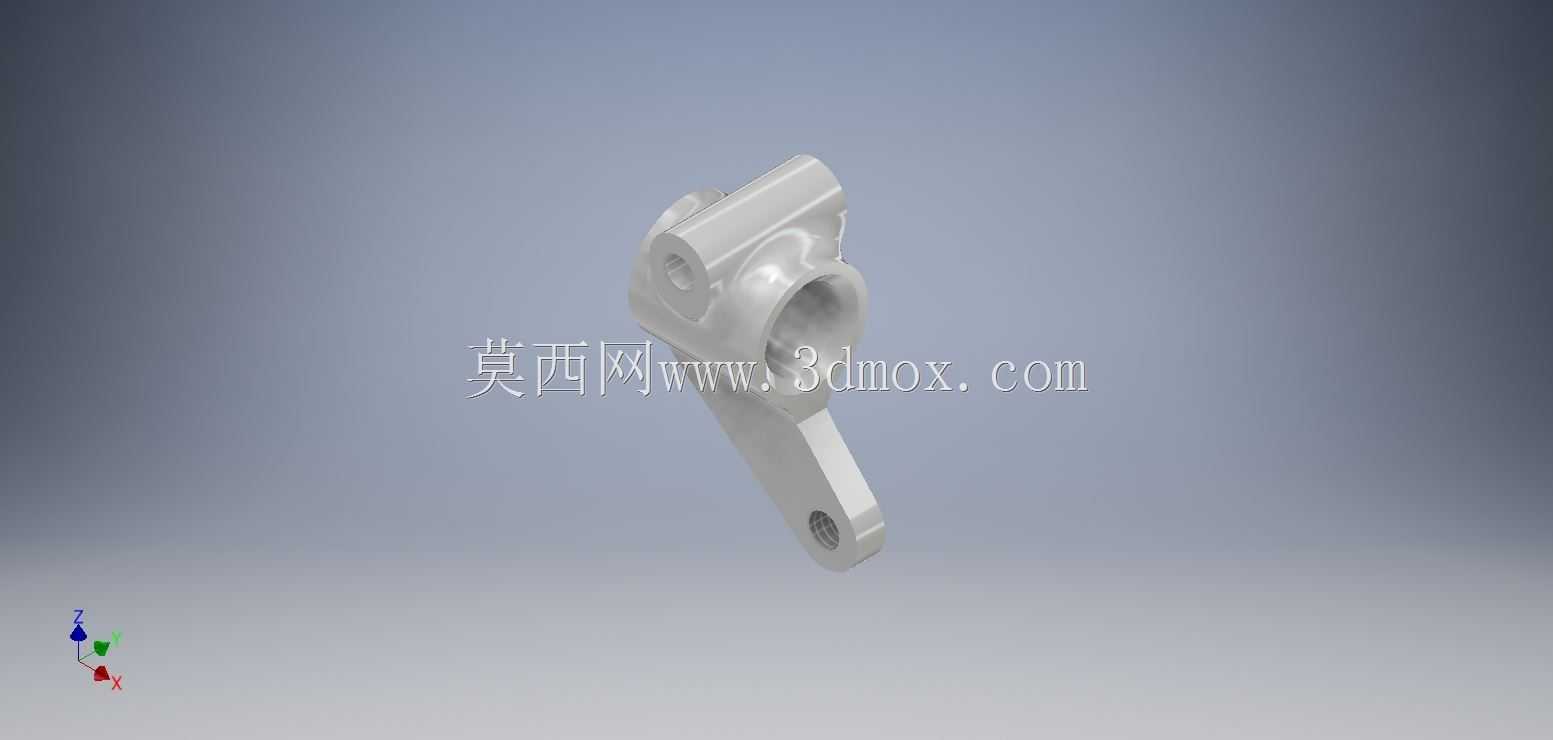

从功能特性上看，构件设置了三处核心连接位：主铰接孔用于穿装固定销轴，与底盘前桥的支座形成可转动的铰接副，是转向动作的旋转基准；侧方延伸臂端的连接孔用于铰接转向拉杆，将转向器输出的直线推拉动作转化为绕主销轴的旋转摆动，带动车轮完成转向动作；斜向贯通的轴孔用于安装车轮轮轴，直接承载车轮传递的垂向载荷与行驶过程中的侧向冲击力，三个连接位的空间角度经过反复校核，保证转向过程中拉杆运动无卡滞、传动死点，转向传动比符合小型车辆的操控需求。

设计思路上优先考虑了受力路径的合理性，主铰接孔位置做了加厚凸台处理，将销轴的挤压应力均匀分散到周边基体，避免应力集中导致的构件开裂；延伸臂与主体连接位置设置了平滑过渡的加强筋，抵消转向动作中延伸臂承受的弯曲力矩，在不额外增加整体壁厚的前提下提升了臂体的抗变形能力。外形尺寸方面，整体沿主销轴轴向的厚度控制在适配窄轮距底盘的范围内，延伸臂的长度经过运动仿真校核，保证转向拉杆在全行程摆动时不会与周边的桥壳、减震部件发生运动干涉；各安装孔的孔径公差按照铰接配合的要求设计，主销孔与轮轴孔预留了衬套压装的余量，可根据实际使用场景选配铜基衬套或者滚针轴承，降低铰接位的磨损速率，延长构件的维护周期。安装边界上，构件主体与桥壳支座的贴合面为平面加工，保证安装后铰接位的同轴度，延伸臂端的连接孔采用球头销适配的尺寸设计，可直接匹配标准规格的转向球头，无需额外加工转接件，降低底盘装配的适配难度。
