自行车碟刹制动转子适配连接结构

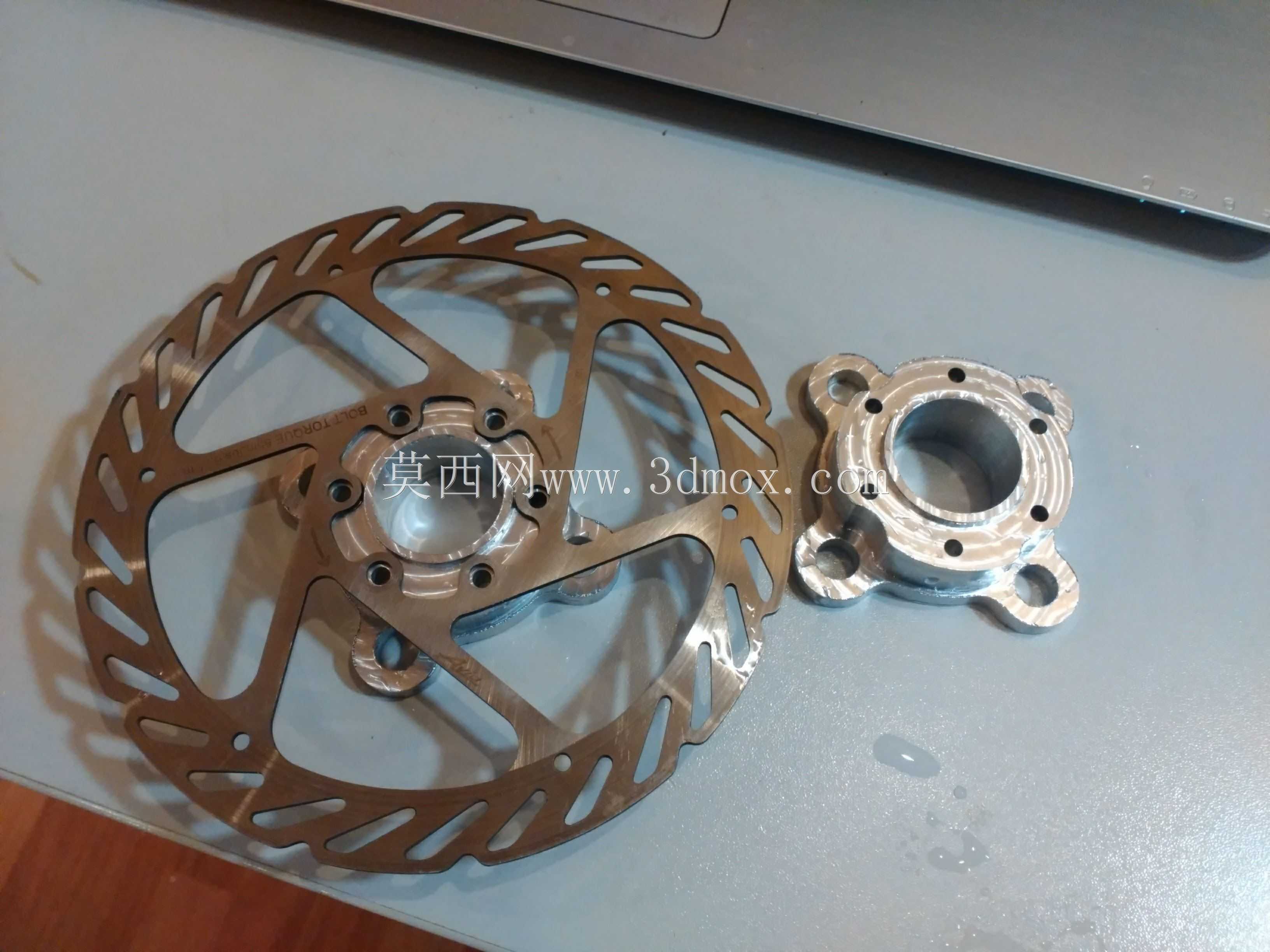

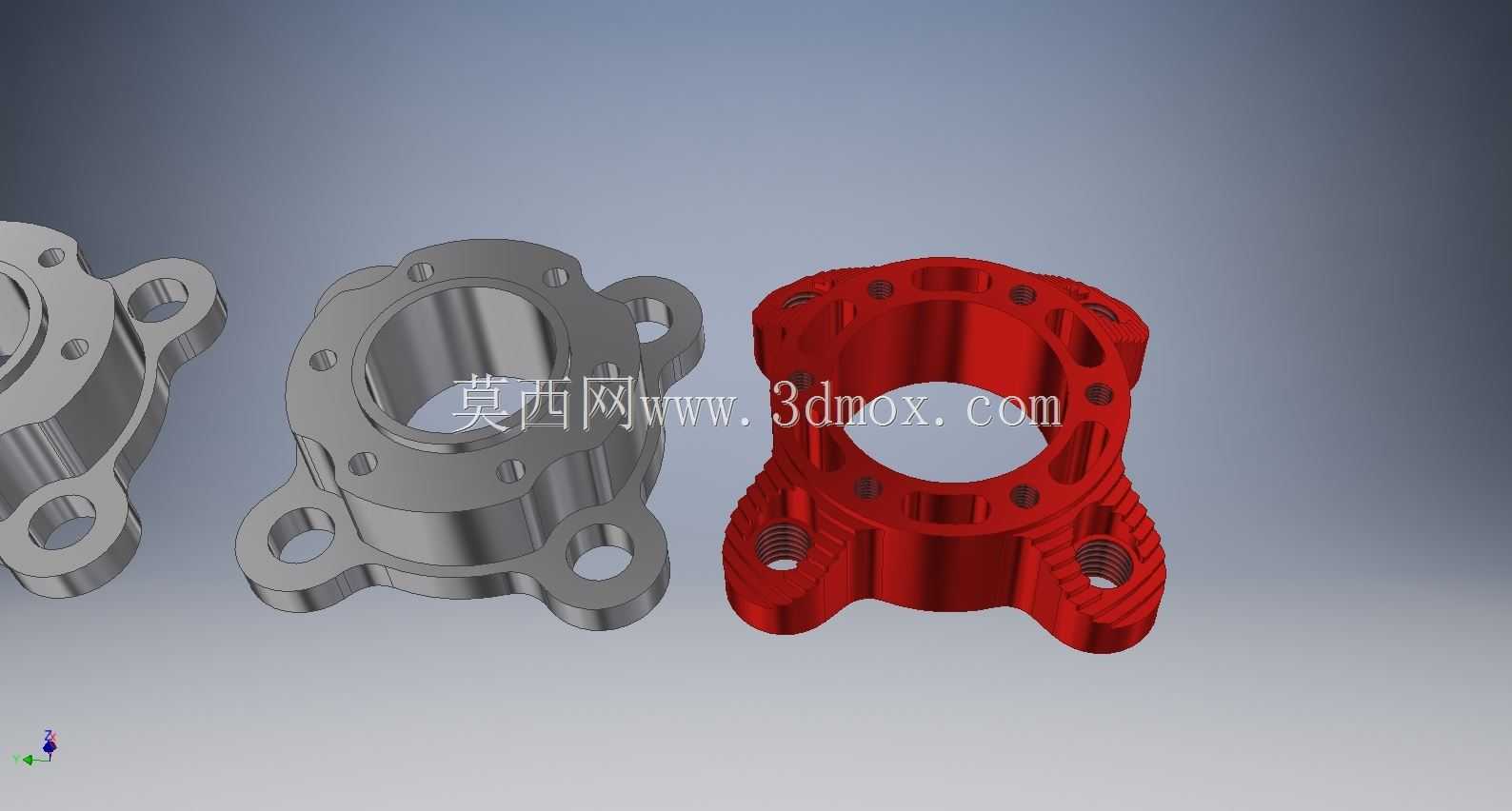

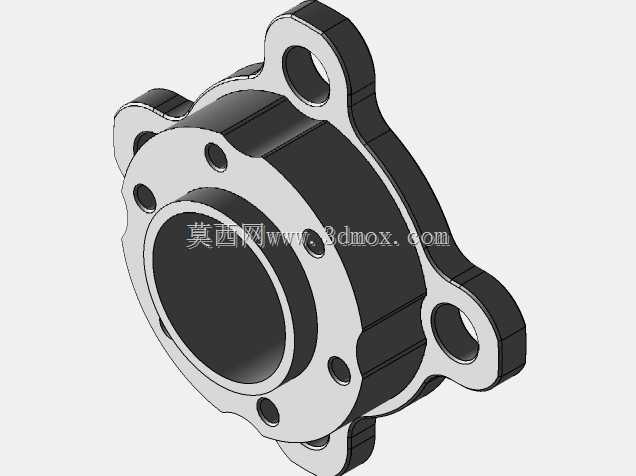

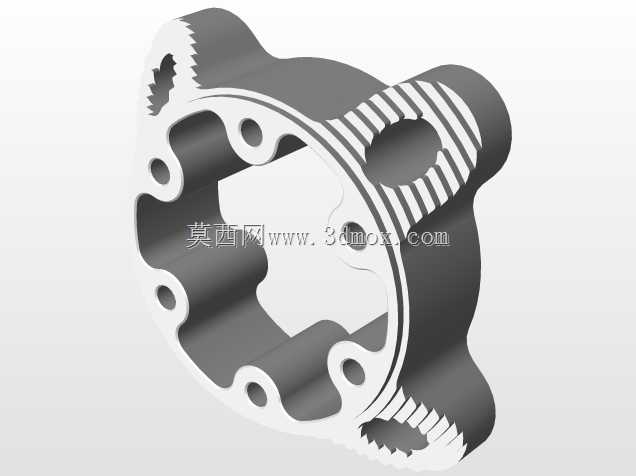

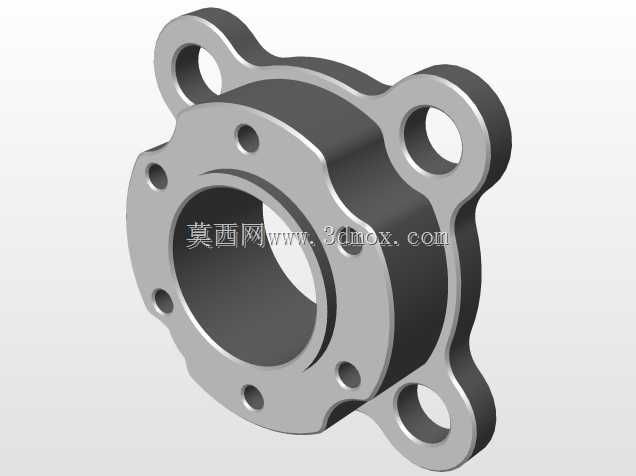

　　这套适配结构主要面向两轮代步、运动骑行装备的制动系统改装与配套场景，解决不同规格花鼓与制动碟片之间的安装匹配问题，日常山地车越野、城市通勤车改装、折叠车制动升级场景中都能用到，无需额外更换花鼓或碟片，就能完成不同接口标准部件的装配对接。从功能特性来看，结构分为两个适配版本，其中一款适配M10规格的安装螺栓，另一款直接在适配本体上加工出M10内螺纹，安装时无需额外搭配锁紧螺母，减少装配时的零件数量，降低现场安装的操作复杂度，也避免了骑行过程中螺母松动脱落带来的制动失效风险。设计过程中优先考虑了制动工况下的载荷传递路径，适配结构与碟片接触的端面做了贴合度优化，保证制动时的制动力矩可以均匀从碟片传递到花鼓轴体上，

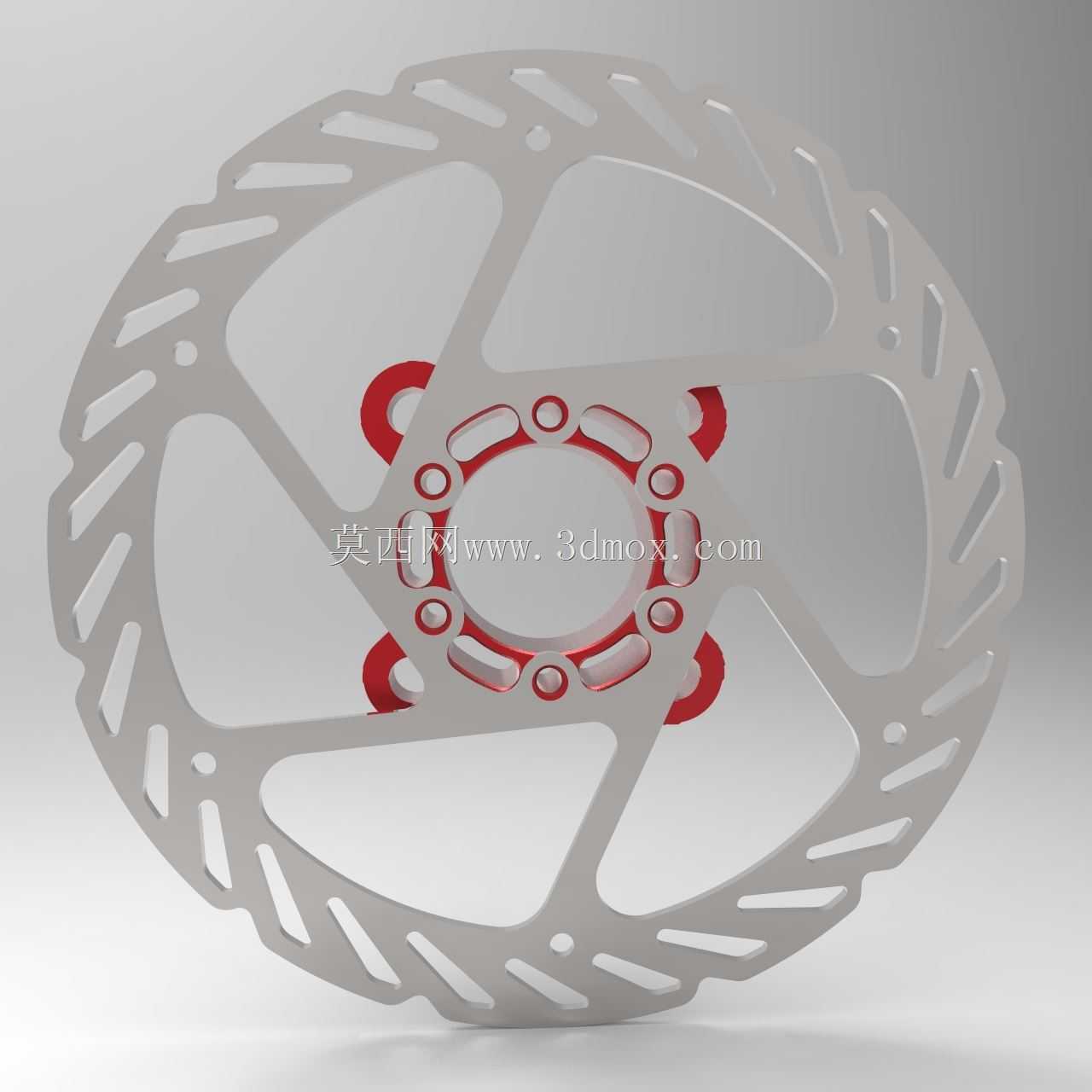

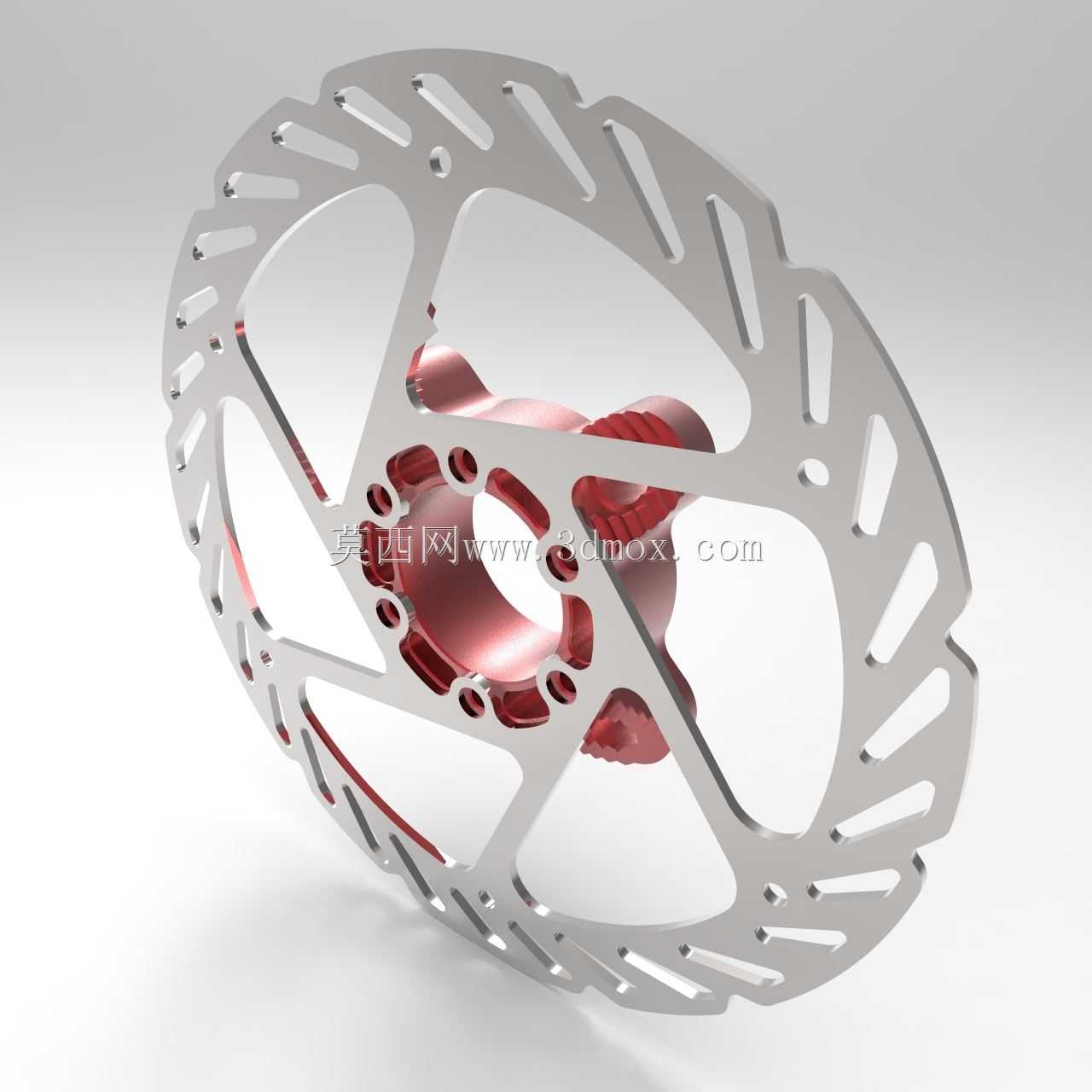

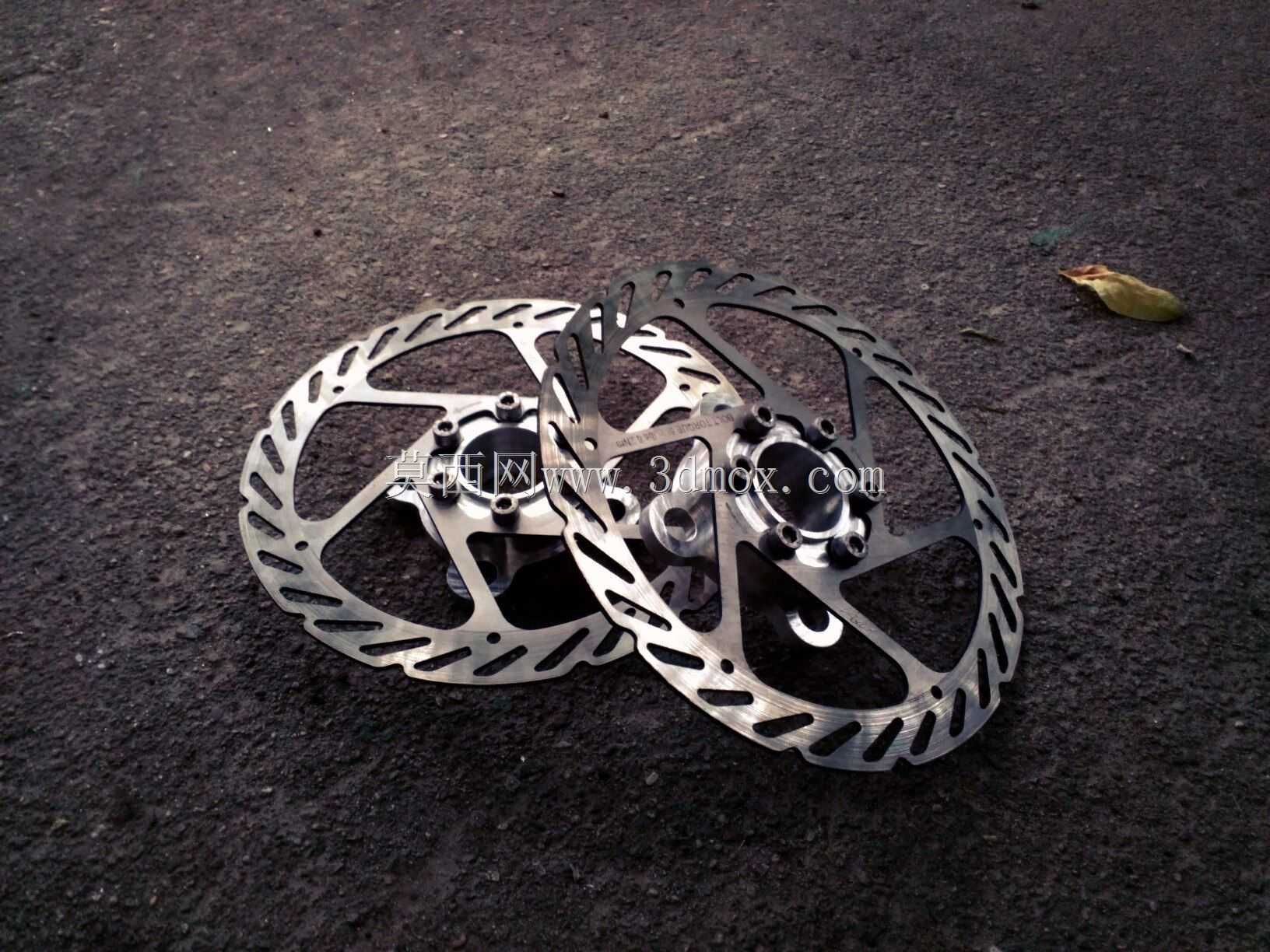

　　不会出现局部应力集中导致的适配件变形问题。碟片本体采用了镂空式的散热结构设计，周向分布的长条形开槽既可以降低制动过程中产生的热量积聚，减少热衰减对制动性能的影响，也能刮除制动片表面附着的泥沙、碎屑，避免硬质颗粒夹在碟片与来令片之间造成异常磨损，同时开槽结构也能在一定程度上降低制动时的高频啸叫。安装边界方面，适配结构的中心定位孔与花鼓轴径保持严格的同轴度公差，周向的连接孔位与标准六钉碟片的安装孔距完全匹配，装配后碟片的端面跳动量控制在制动系统要求的公差范围内，不会出现蹭碟问题。两款适配件的轴向厚度经过精准核算，安装后碟片的轴向位置与原厂卡钳的安装位完全匹配，不需要额外调整卡钳垫片厚度就能保证来令片与碟片的居中对齐。结构的材质选型适配常规制动系统的强度要求，能够承受频繁制动带来的冲击载荷，镂空的碟片结构在保证刚性的前提下尽可能降低了旋转部件的重量，减少轮组转动惯量，提升骑行时的加速与减速响应速度。
