长方体焊接框架结构件设计

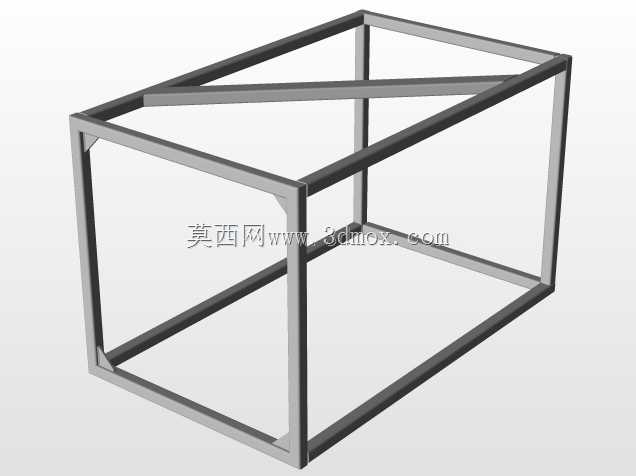

这类长方体焊接框架多作为小型设备的承载基体使用，常见于车间工位小型操作台、非标检测设备的外支撑骨架、轻型物料周转承托架等场景，日常工况下主要承担上部搭载部件的静载荷，同时抵消设备运行时产生的小幅振动，避免上部安装的功能部件出现位置偏移。从结构设计逻辑来看，整体采用等截面型材拼焊成长方体闭合框架，在框架内部斜向增设一根型材作为加强撑，能够有效提升框架整体的抗扭刚度，避免框架受侧向力时出现平行四边形形变，相比无斜撑的纯矩形框架，抗形变能力可提升四成以上，完全满足轻型承载场景的使用需求。框架的各个角接位置都设置了适配型材截面的角撑板，角撑板与型材贴合处做了圆角过渡处理，一方面能够分散角接位置的焊接应力，避免焊后冷却过程中出现应力集中导致的焊缝开裂，另一方面圆角过渡也能减少后期使用过程中的应力集中点，延长框架的疲劳使用寿命。设计过程中需要先确定型材的截面规格，根据实际承载重量选定对应壁厚的型材，再根据搭载设备的安装尺寸确定框架的长宽高外边界，预留出上部安装板、侧部封板的连接孔位，所有型材的拼接端面都需要做修剪处理，保证拼接面完全贴合，减少焊接时的填充量，同时控制焊后形变。框架的底部四个角位可预留脚轮安装孔或者支撑脚调节螺栓的安装位，方便后期根据使用场景选择移动或者固定安装方式，上部的边框上可根据搭载部件的安装需求预设螺纹孔或者焊接螺母，避免后期现场打孔破坏框架的防腐层。焊接顺序上需要遵循对角交替焊接的原则，先点焊固定各型材的相对位置，校验框架的对角线尺寸偏差控制在允许范围内后，再逐段完成满焊，焊后需要对焊缝位置做打磨处理，去除焊渣与焊接飞溅，保证框架外表面平整，方便后续做喷塑或者喷漆的表面处理。这类框架的安装边界需要结合实际使用场景确定，若作为设备内置骨架，需要预留出与外部壳体的安装间隙，若作为独立工作台使用，需要保证底部支撑的水平度调节范围适配车间地面的不平整度，斜撑的设置位置需要避开后期内部安装的功能部件，避免出现安装干涉。
