带成型加强筋的钣金壳体结构设计

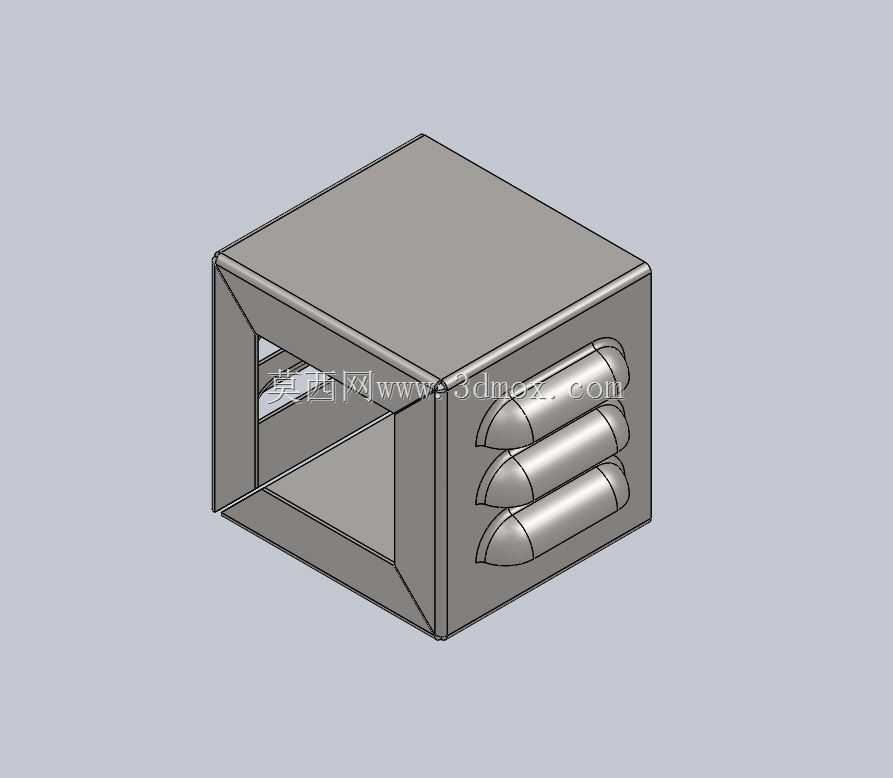

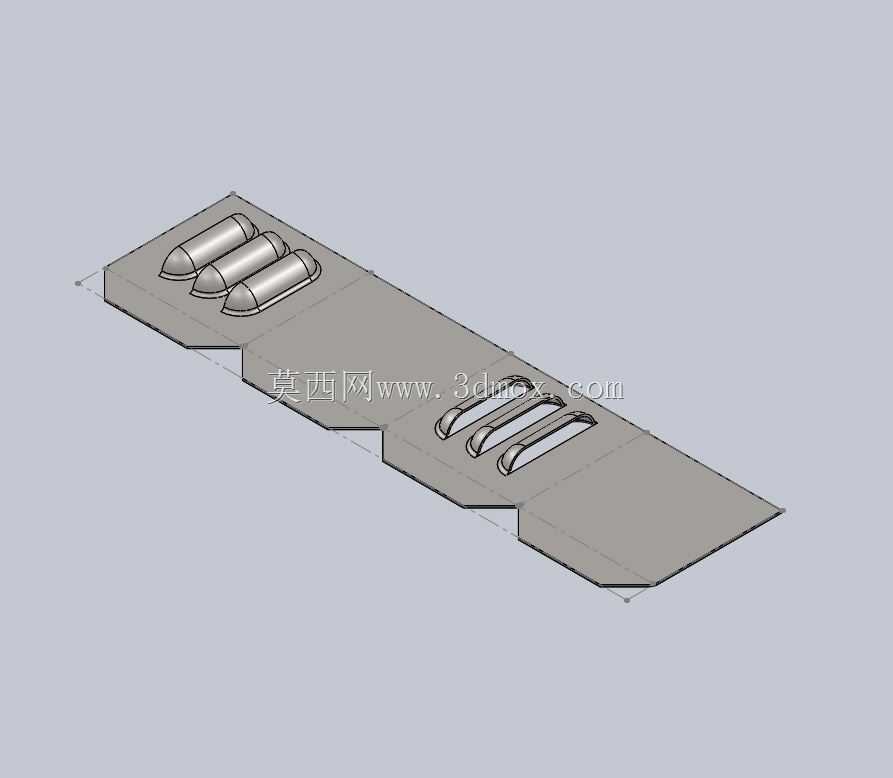

这类带成型加强结构的钣金盒体，在工业现场的应用场景覆盖范围极广，小到设备端的局部接线防护腔、小型传感模块的安装外罩，大到工控柜内的分区隔舱、动力单元的独立防护壳体，都能见到同类型结构的身影。不同于纯折弯拼焊的简易盒体，这款结构在侧壁直接通过成型工具压出三道连续的弧形加强筋，不需要额外焊接加强筋条，就能大幅提升薄壁板材的结构刚性，避免盒体在受侧向挤压、安装紧固受力时出现板面凹陷、焊缝开裂的问题。从结构设计逻辑来看，盒体采用开放式敞口设计，敞口端预留了折边结构，既可以作为端盖安装的贴合面，也能通过折边的翻边结构进一步提升敞口处的抗形变能力，敞口侧的内凹让位结构，是为了适配内部安装的元器件走线、接插件插拔的操作空间，避免装配时出现干涉。盒体的安装边界设计充分考虑了钣金加工的工艺特性，所有折弯处都预留了合理的折弯内R角，不会出现板材折弯开裂的问题，侧壁的成型筋深度控制在板材厚度的3倍以内，既保证加强效果，也不会因为成型深度过大导致板材拉伸过度出现壁厚减薄、表面裂纹的缺陷。实际使用时，这类盒体可以直接通过侧壁或者底部的预留安装孔固定在设备机架上，内部可以安装小型控制电路板、接线端子排、小型气动阀组等元件，成型筋的存在还能在盒体堆叠、外部受冲击时分散应力，相比光面钣金盒，抗冲击变形能力提升40%以上。设计过程中需要重点控制成型筋的位置精度，避免筋位凸起与内部安装的元器件产生干涉，同时敞口端的折边平面度需要控制在合理公差范围内，保证端盖安装后的密封性能，若用于有防尘防水要求的场景，还可以在折边处加装密封胶条，配合端盖的压紧结构实现IP54以上的防护等级。这类一体成型加强筋的钣金结构，相比焊接加强筋的方案，加工工序更少，生产效率更高，同时没有焊接带来的热变形问题，成品外观一致性更好，非常适合批量生产的设备配套场景。
