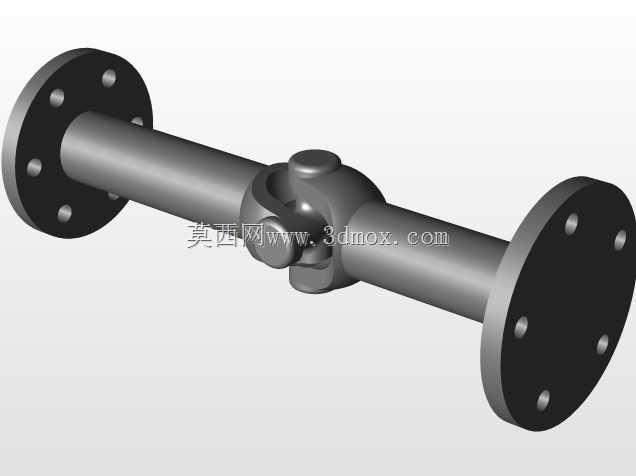

带法兰连接结构的双端万向传动轴

这类带双法兰结构的万向传动部件，核心作用是在存在轴线夹角、安装对中偏差的两根转轴之间持续传递旋转扭矩，在商用车底盘传动、工业输送线动力接驳、重型农机动力输出、机床进给轴传动补偿等场景中应用十分广泛。不同于刚性联轴器对安装同轴度的严苛要求，该结构依靠中间的十字铰接副，可补偿两端轴系在装配过程中产生的角度偏差、轴向窜动与少量径向偏移，避免轴系因强制对中产生额外的附加弯矩，大幅降低轴承、轴封等配套零件的异常磨损概率。

从结构设计逻辑来看，两端的法兰盘采用标准螺栓孔布局，可直接与动力输出端、负载端的法兰面对接安装，无需额外加工定制连接轴头，能有效缩短现场装配的调整周期；中间的轴段分为两段，通过十字轴万向节实现角度偏转补偿，单节万向节的允许工作偏角通常在15°以内，若需要更大的偏角补偿能力，可串联多节万向节结构，但需要注意转速匹配与动平衡校核。

建模过程中需要重点关注几个关键边界：首先是法兰盘的螺栓孔分度圆直径、孔位数量与孔径，必须匹配对接端的安装尺寸，否则现场无法完成装配；其次是十字轴的轴颈直径、轴承配合间隙，直接决定了部件的额定扭矩承载能力，间隙过大会导致传动回程误差增大，间隙过小则会出现铰接卡滞、转动阻力过大的问题；另外，整体的最短安装距、最大允许伸缩量（若带花键滑动结构）是选型时的核心安装边界参数，需要根据实际轴系的间距范围确定，避免出现安装长度不足或过长无法装配的问题。

从应力分布的角度分析，该部件的应力集中区域主要出现在十字轴轴颈根部、法兰盘与轴段的焊接过渡位置、轴段的变径处，在交变扭矩的长期作用下，这些位置是疲劳失效的高发区域，设计时需要在过渡位置设置足够的圆角半径，避免尖角结构，同时根据额定传递扭矩核算轴段的最小直径、十字轴的抗弯强度，确保在冲击载荷下不会出现断裂失效。在高速传动场景下使用时，还需要对整体结构做动平衡校正，避免因偏心量过大引发轴系振动，影响整套传动系统的运行稳定性。
