CSWA考试练习用铰接连接块结构

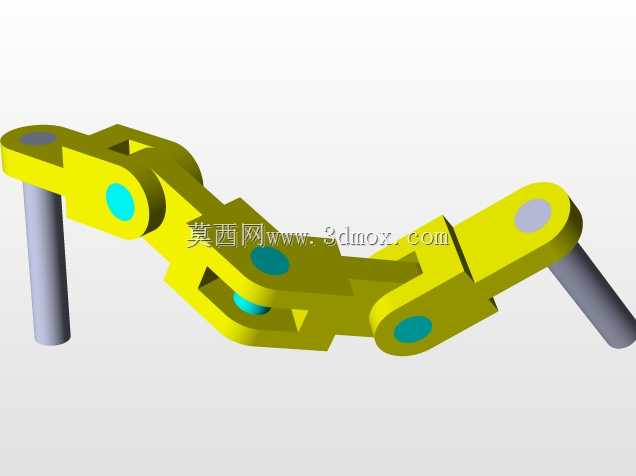

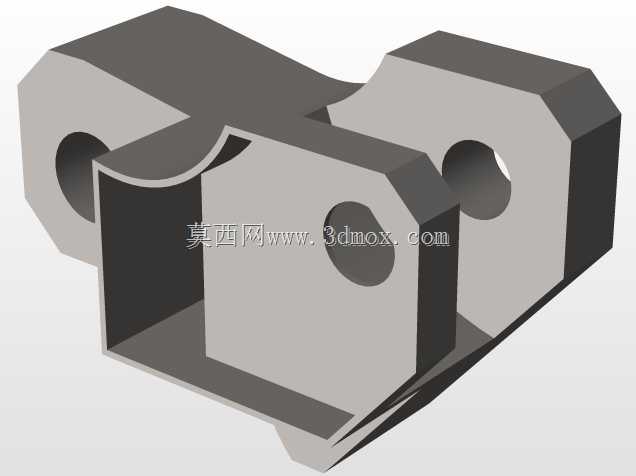

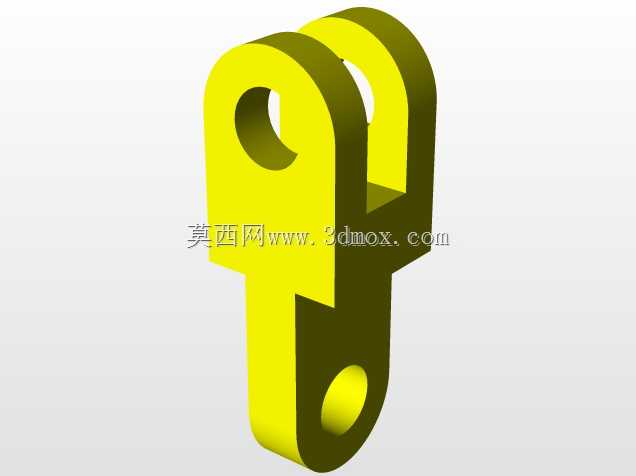

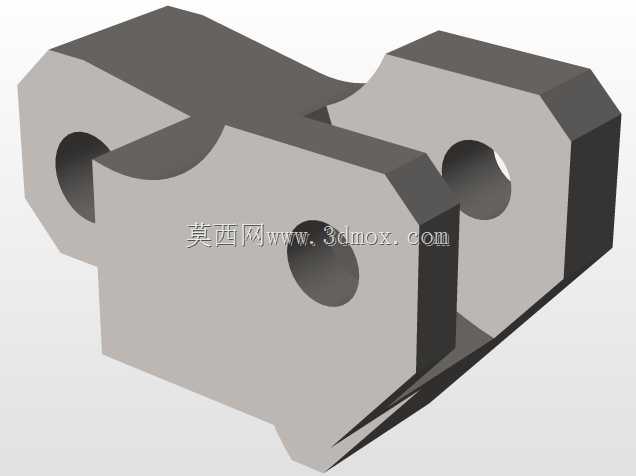

这类带多组同轴孔的对称式连接块，常出现在中小型自动化设备的连杆传动机构、工装夹具的铰接点位，以及小型输送线的摆臂连接位置，承担相邻构件的铰接传动、载荷传递作用，是机械传动结构里十分常见的基础连接件。从结构设计逻辑来看，该零件采用对称式布局，三个安装孔分别对应不同的装配对接需求：两侧的同轴孔用于穿装铰接销轴，和相邻的连杆、摆臂构件形成可转动的铰接副，中间位置的通孔用于安装锁紧螺钉或者定位销，完成该零件与中间基座构件的固定，避免铰接转动过程中零件出现轴向窜动。零件的外形做了多处切角处理，并非随意的造型设计，这些切角一方面是为了规避装配时和相邻构件的运动干涉，保证铰接转动时零件边缘不会和周边结构发生剐蹭，另一方面也减少了零件的整体重量，降低运动副的转动惯量，让机构动作更顺畅。零件的安装边界需要结合配套销轴的尺寸确定，两侧铰接孔的同轴度公差需要控制在0.02mm以内，否则穿装销轴后会出现卡滞、转动阻力过大的问题，孔壁的表面粗糙度需要达到Ra1.6，保证销轴转动时的耐磨性能，减少长期往复转动带来的磨损量。零件的主体厚度、孔间距尺寸是装配的核心控制尺寸，建模过程中需要优先确定三个孔的中心位置，再通过拉伸、切除的方式完成主体轮廓构建，最后添加倒角、切角等细节特征，建模时需要注意对称特征的复用，减少重复特征的绘制工作量，同时保证两侧结构的尺寸一致性。这类零件的实际加工多采用铣削成型，毛坯选用方料后通过数控铣床完成轮廓和孔位加工，最后做孔口倒角去除毛刺，避免装配时划伤操作人员或者割坏配套的密封件。在实际选型使用时，需要根据铰接点位的传递载荷大小调整零件的壁厚和孔的直径，载荷较大的场景可以选用45号钢做调质处理，载荷较小的场景也可以选用铝合金材质降低整体机构重量。
