带同步轮输出端拉线驱动电动机结构

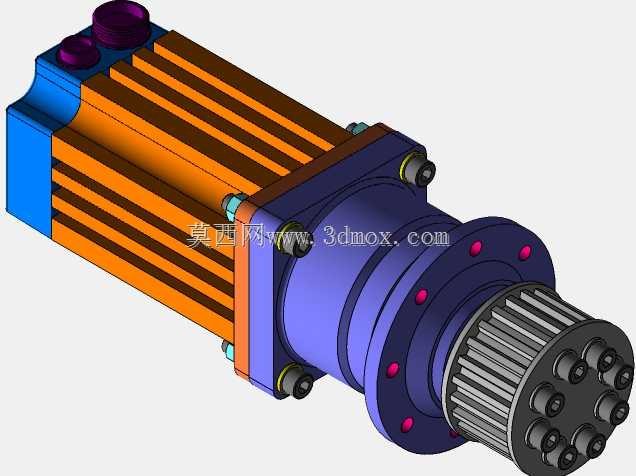

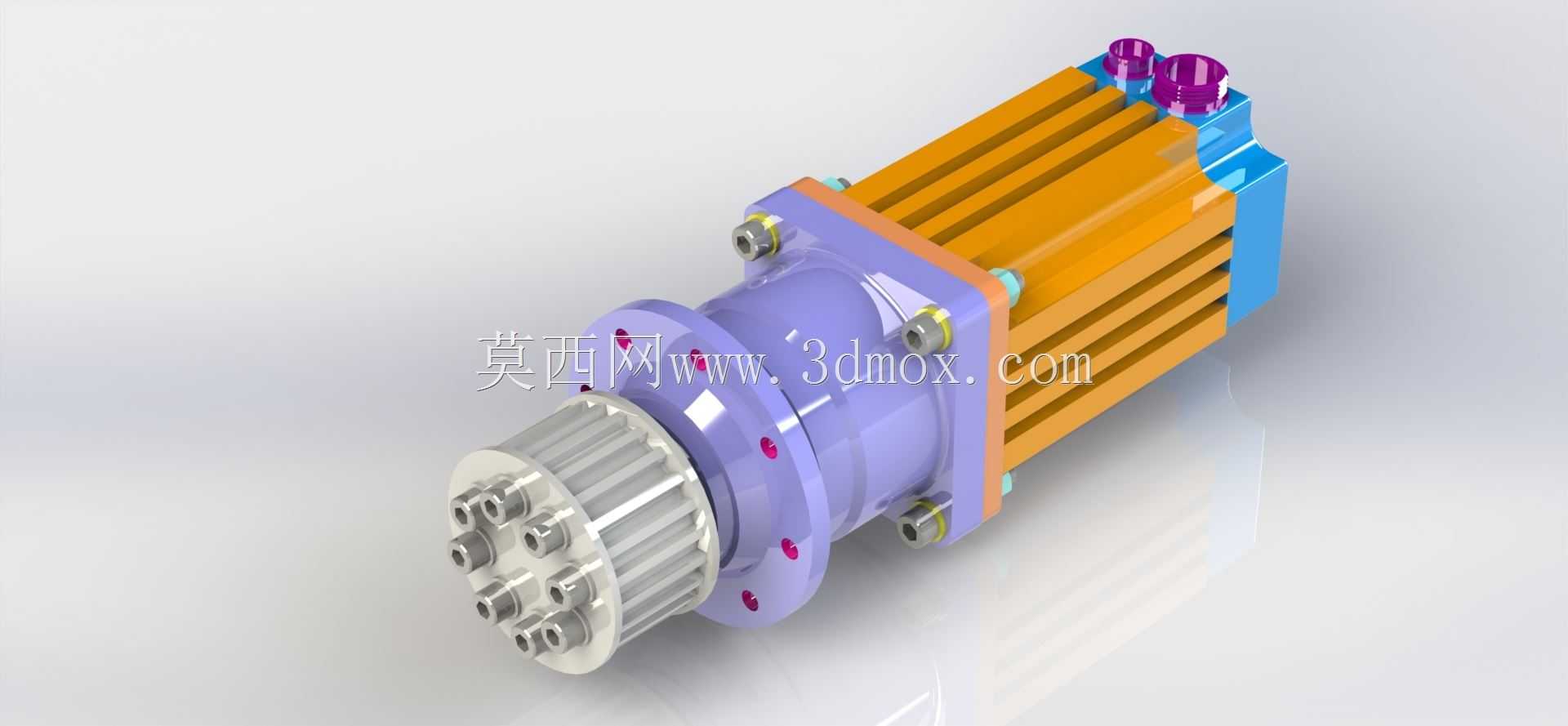

这款带拉线输出结构的电动机，在常规伺服类电机的本体基础上，前端集成了带轮安装基座，输出轴直接适配同步带轮安装，可直接对接拉线传动的负载端，省去了额外加装转接法兰、调整轴系同轴度的工序，在轻工自动化输送、小型物料牵引、纺织设备排线机构这类需要柔性拉线传动的场景中适配性极强。从结构设计逻辑来看，电机本体采用散热筋沿轴向排布的壳体结构，筋条高度与间距经过热仿真校核，在额定转速连续运行工况下，壳体表面温升可控制在绝缘等级允许范围内，无需额外加装风冷附件即可满足多数常规工况的散热需求。前端的安装法兰采用紫色涂装的端盖结构，法兰端面预留了均布的螺栓过孔与定位销孔，安装时可通过止口与设备安装板实现径向定位，螺栓锁紧后可承受输出端带轮传动带来的径向拉力，避免长期运行出现轴系偏移问题。输出端的同步带轮采用带抱紧锁紧的结构设计，内孔与电机输出轴采用过渡配合，侧面的紧定螺钉可直接顶紧轴面的定位平面，即使在频繁正反转的传动工况下，也不会出现带轮与轴相对打滑的问题，带轮的齿形适配常规圆弧齿同步带，可根据负载拉力需求更换不同带宽的带轮，无需改动前端安装结构。电机尾部预留了两个电气接线端口，端口采用密封式接头结构，可直接对接动力线与编码器线缆，接线端的防护等级可满足车间常规多尘工况的使用要求，避免粉尘进入接线腔造成接触不良。从安装边界来看，电机本体的方形壳体截面尺寸可适配多数常规小型设备的电机安装位，前端法兰的止口直径、螺栓孔分布圆尺寸与同功率等级的标准伺服电机安装尺寸兼容，设备改造时可直接替换原有同规格电机，无需重新加工安装板。设计时针对拉线传动的受力特点，特意加大了前端轴承的径向承载能力，相比普通同功率电机，前端深沟球轴承的径向额定动载荷提升了近百分之四十，可长期承受拉线传动带来的单侧径向拉力，避免轴承过早出现疲劳点蚀，延长整机维护周期。壳体侧面的安装平面可直接加装传感器支架，用于检测输出轴转速或者带轮运行位置，无需额外在设备上设计支架安装位，进一步压缩整机的结构占用空间。
