微型六端子双极双掷滑动拨动开关

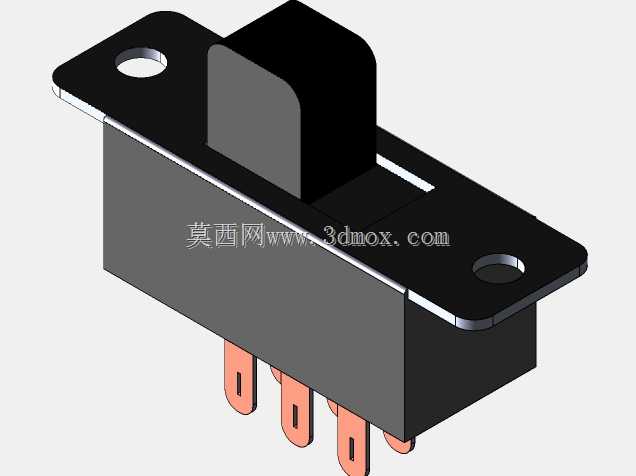

在小型电力电子控制回路的设计选型中，这类带安装法兰的滑动式开关是十分常见的基础控制元件，常被用于手持检测设备、小型工控模块、消费类电子产品的电源通断、信号通路切换场景中，能够在紧凑的安装空间内完成双路电路的可靠切换，替代多组分立开关的排布需求，缩减PCB板的占用面积。从结构设计来看，这款开关采用带凸耳的法兰式安装结构，两个安装孔对称分布在开关主体两侧的凸耳上，安装时可通过M2规格的螺丝直接固定在设备壳体或者PCB预留的安装位上，安装边界清晰，主体部分的矩形壳体可嵌入设备面板的预留开槽内，滑动拨钮突出面板表面，方便操作人员手动拨动操作，拨钮的滑动行程经过合理设计，档位切换时有清晰的到位触感，避免操作时出现档位模糊、误切换的问题。底部引出的六个插装端子采用直插式设计，可直接对应PCB板上的焊盘孔进行波峰焊或者手工焊接，端子的排布间距符合常规小型电子元件的引脚间距规范，无需额外定制转接板即可适配多数通用小型控制板的布线需求。功能层面，该开关为双极双掷结构，可同时对两路独立的电路进行通路切换，单路可承载的电流电压参数适配多数小型弱电控制回路的使用需求，滑动执行机构的阻尼设计适中，既不会因为阻尼过小导致受震动时自行移位，也不会因为阻尼过大造成操作费力，适合需要频繁切换档位的小型设备使用。建模过程中，对开关的安装孔位、引脚伸出长度、拨钮滑动行程、壳体外形公差都做了精准还原，法兰安装面的平面度、引脚的同轴度都符合实际元件的加工精度要求，结构设计人员在做设备布局时，可以直接将该模型导入装配体中，核对安装空间、干涉情况、焊接操作空间是否满足要求，无需反复调整安装位的尺寸预留，也可用于设备面板的开孔定位参考，确保实际生产加工时的开孔尺寸与开关本体的嵌入尺寸匹配，避免出现安装间隙过大或者无法装入的问题。开关的外壳采用阻燃工程塑料材质的结构设计，金属端子部分为铜质镀锡结构，建模时也对不同材质的分界面做了清晰的区分，方便后续做渲染或者装配示意时区分不同部件，拨钮与壳体之间的滑动间隙也按照实际装配公差做了预留，还原真实产品的装配状态。
