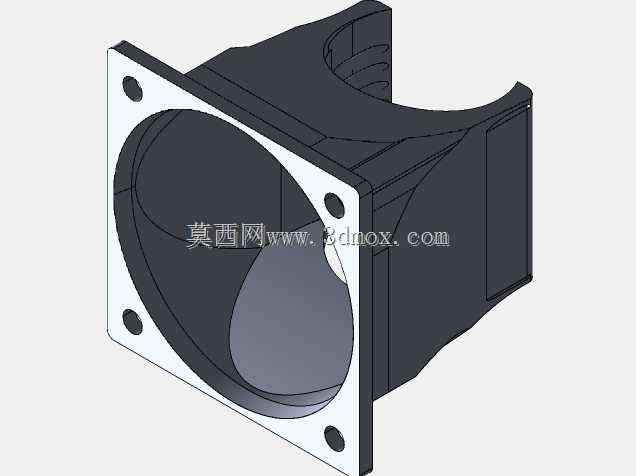

3D打印机配套风管风机结构设计

这款风管风机是面向桌面级FDM3D打印设备定向开发的配套散热送风组件，核心作用是为打印过程中的熔融耗材挤出区域提供稳定的定向冷却气流，同时兼顾设备内部电控元件、驱动模块的环境散热需求，解决高速打印过程中耗材冷却不充分导致的层纹粗糙、翘边变形、悬垂面塌陷等常见打印质量问题。在实际打印作业场景中，PLA、PETG等常用耗材挤出后需要快速均匀降温定型，才能保证成型件的尺寸精度与表面质量，这款风机通过定制化的风道结构，将气流精准导向喷嘴下方的刚挤出耗材区域，避免气流直吹喷嘴导致的耗材提前凝固堵头问题，同时多余的气流可顺着设备内部腔体流动，带走步进电机、驱动板工作产生的积热，降低长时间连续打印的设备热衰减风险。设计过程中充分考虑了桌面级设备的紧凑安装空间，整体采用模块化集成结构，将风机动力单元、风道转接段、安装固定支座整合为一体，减少了零散配件的装配复杂度，普通用户无需额外加工即可直接适配对应规格的打印设备。风机主体采用高转速低噪音的直流离心风机方案，相比传统轴流风机能提供更高的风压，保证气流经过狭长风道后仍有足够的流速到达冷却区域，风道内壁做了顺滑导流设计，减少风阻与气流紊流产生的噪音，运行时的噪音控制在桌面设备可接受的范围内，不会对办公、家用场景造成噪音干扰。产品的风管接口尺寸为40*40标准规格，可直接对接市面上通用的波纹通风管或定制导风附件，安装支座预留了标准化的安装孔位，兼容多数开源3D打印机的挤出机安装位布局，安装时仅需通过两颗螺栓即可完成固定，接线端采用通用的接插接口，无需改线即可直接对接设备的温控风扇供电端口。整体结构做了轻量化设计，在保证结构强度的前提下尽可能降低组件自重，减少安装在挤出机运动部件上带来的额外负载，避免运动惯量增加导致的打印精度下降问题，外壳与风道部分采用耐温工程塑料材质，可耐受打印腔体内的长期工作温度，不会出现受热变形、老化脆裂的问题，长期使用稳定性出色。
