小型台式木工车床结构设计

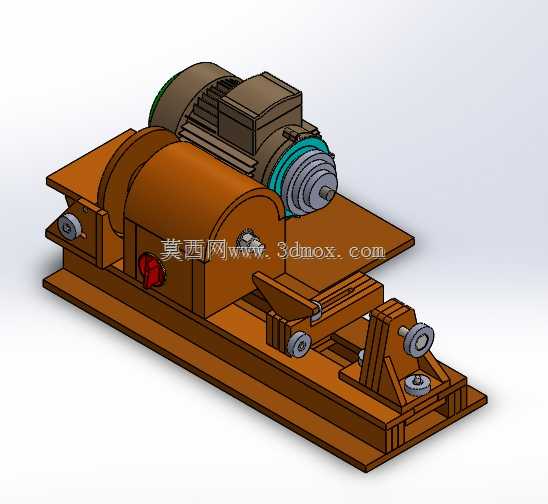

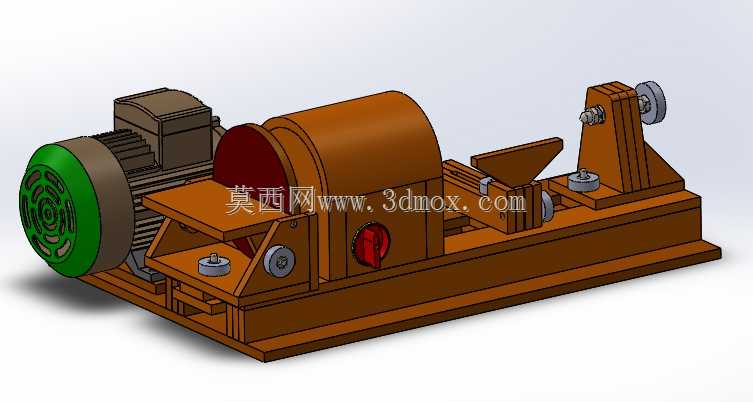

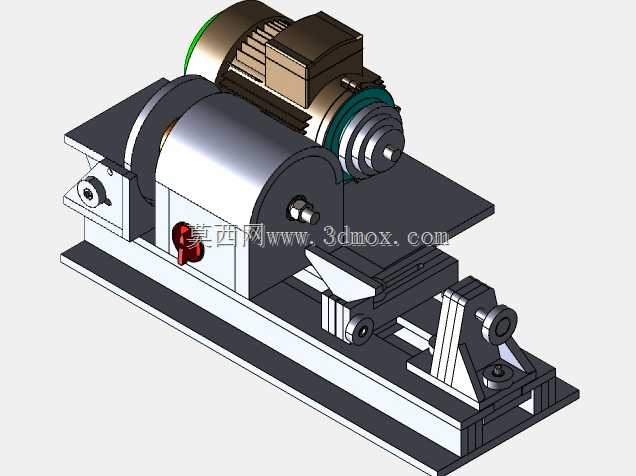

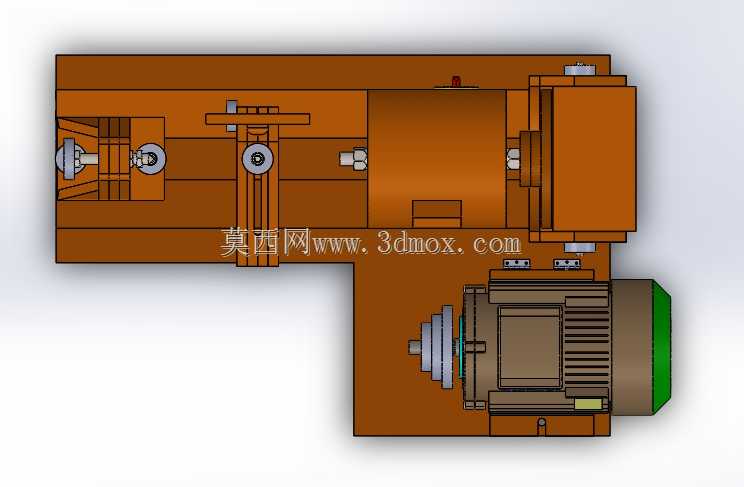

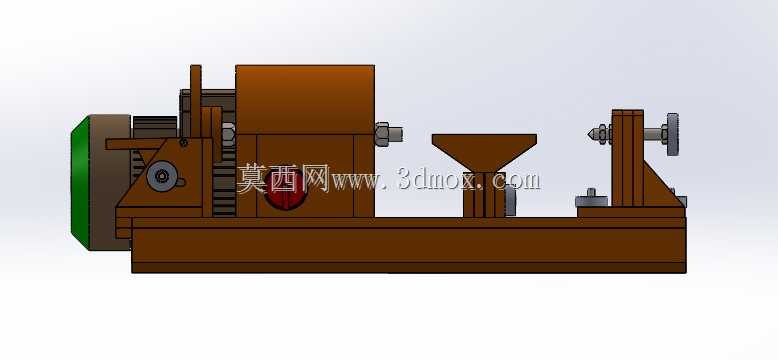

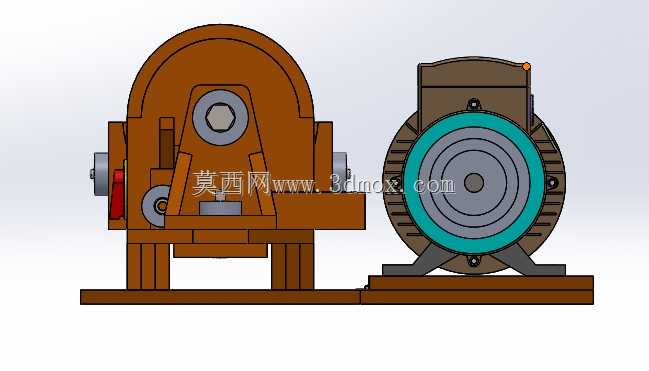

这款小型台式木工车床主要面向个体木工工坊、手工木作爱好者以及小型家具加工场景使用，可完成圆棒类木构件、小型木艺摆件、木柄、佛珠类回转体木件的车削加工作业，能够替代传统手工旋切作业，大幅提升木作回转件的加工精度与生产效率，适合小批量定制化木作生产场景使用。设备整体采用卧式长床身布局，驱动电机与主轴传动结构集成布置在床身左端，通过带传动结构将动力传递至主轴卡盘，可根据不同木材材质与加工需求调整主轴转速，适配软木、硬木等不同材质木料的车削作业需求，带传动结构同时具备过载缓冲能力，可避免硬木卡料时烧毁驱动电机。床身采用一体式铸铁材质底座，整体重心偏低，安装后可有效降低车削作业时的设备振动，保障加工过程的稳定性，床身表面设置有平行导轨，尾座与刀架均可沿导轨滑动调整位置，可根据待加工木料的长度灵活调整装夹间距，适配不同长度规格的木料加工需求。主轴端设置有专用木料装夹结构，可快速锁紧方形或圆形木料毛坯，尾座配备可伸缩顶针，装夹长木料时可从尾端顶紧木料，避免长木料高速旋转时出现甩动偏移，保障加工安全性。刀架部分设置有可多角度调整的托板，可根据车削需求调整车刀的进给角度与高度，方便操作人员完成外圆车削、端面车削、圆弧成型等不同工序的加工作业，刀架锁紧结构操作便捷，调整到位后可快速锁死，避免车削过程中刀架移位影响加工精度。设备整体外形紧凑，可直接安装在常规工作台面上使用，不需要额外做大型设备基础固定，占地面积小，适合小型工坊的空间布局需求，整机的操作控件集中布置在床身侧方，操作人员站在设备前方即可完成启停、转速调整、刀架进给等全部操作，操作逻辑符合常规木工设备的使用习惯，新手操作人员经过简单熟悉即可上手操作。设备的传动部位设置有半封闭防护罩，可避免车削过程中木屑飞溅进入传动结构，同时可防止操作人员误触旋转传动部件，提升作业过程的安全系数，床身表面预留有木屑导流斜面，车削产生的木屑可沿斜面滑落至设备下方的收集区域，方便作业后清理加工废料。
