LM4UU直线运动滚珠衬套结构设计

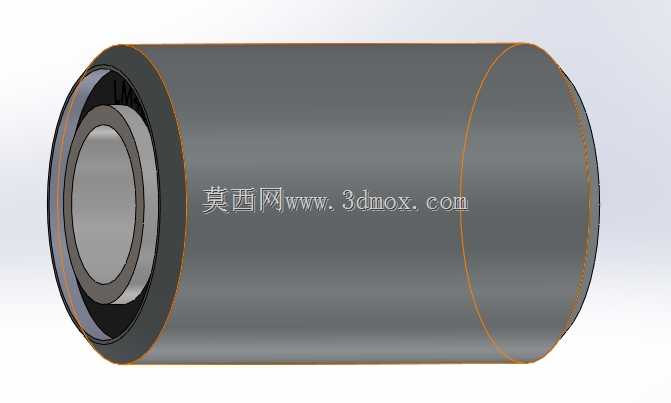

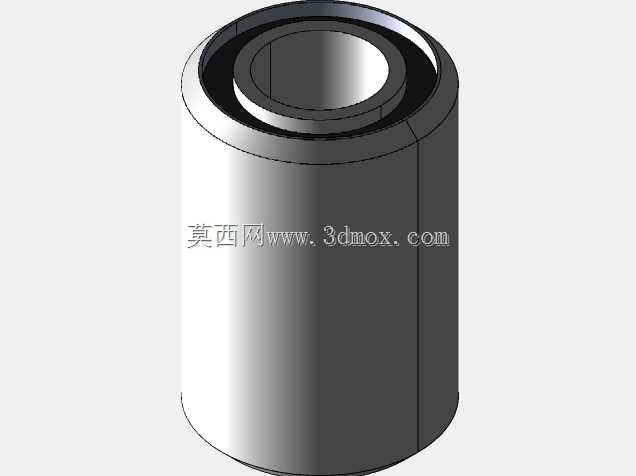

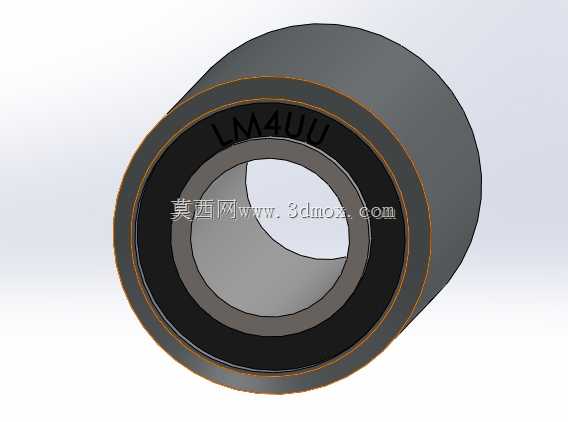

在做小型自动化滑台、桌面级直线运动模组的结构选型时，这类微型直线衬套是非常常用的导向部件，很多做轻载往复运动的工位都会用到，比如点胶机的Z轴导向、小型检测设备的探针位移滑台、3D打印设备的运动轴导向，都能看到这类零件的应用场景。它的核心作用是给做直线往复运动的轴类零件提供低摩擦的导向支撑，相比普通的铜套或者塑料衬套，内置滚珠的结构能把滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，哪怕是很小的驱动力也能带动轴件平稳移动，不会出现低速爬行的问题，对提升小负载运动机构的平顺性帮助很大。从结构设计逻辑来看，这类衬套采用外圈薄壁套筒加内部保持架的组合结构，保持架上均匀排布的滚珠会在轴件外圆和套筒内壁之间形成滚动接触层，运动过程中滚珠沿着预设的滚道循环滚动，既保证了支撑的刚性，又把摩擦系数控制在很低的水平。这次的设计严格匹配对应安装轴的尺寸边界，适配的轴径为4mm，衬套自身的外径为8mm，整体轴向长度为12mm，安装时只需要在对应的安装板上加工出直径8mm的安装孔，将衬套压入孔位即可完成固定，不需要额外设计复杂的压紧结构，安装边界非常规整，能大幅节省安装空间，很适合布局紧凑的小型设备。在实际建模过程中，需要重点保证套筒内外圆的同轴度，还有内部滚道的尺寸精度，因为滚珠和滚道、轴面的配合间隙直接影响最终的运动精度，如果间隙过大，运动过程中会出现晃动，影响导向精度；间隙过小则会增大运动阻力，甚至出现卡滞的问题。另外衬套的外圈采用直筒型设计，压装时受力均匀，不会因为压装力不均导致内孔变形，适配常见的通孔安装场景，不管是铝合金安装板还是亚克力、工程塑料的安装基座，都能稳定固定。这类零件在轻载直线传动场景里的适配性很强，不需要额外添加润滑结构就能长时间稳定运行，日常维护成本很低，做小型自动化设备、教学实验装置、桌面型加工设备的结构设计时，选这类标准衬套能大幅缩短设计周期，不需要从零开始设计导向结构，只需要预留好对应的安装尺寸，就能快速搭建出稳定的直线运动导向系统。建模时还原了套筒的金属质感、内部滚珠的排布结构还有两端的限位结构，能直接用于装配模拟、运动干涉检查，也能用来做设备的装配示意，帮助结构工程师在设计阶段就确认安装空间是否足够，避免后期装配时出现尺寸冲突。
