桌面级FDM3D打印机波顿挤出送料结构

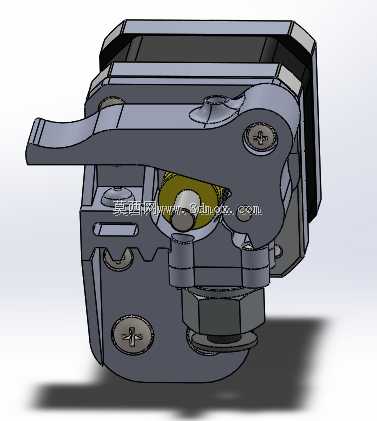

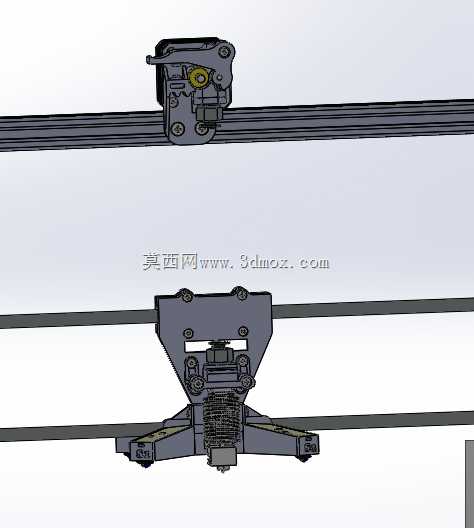

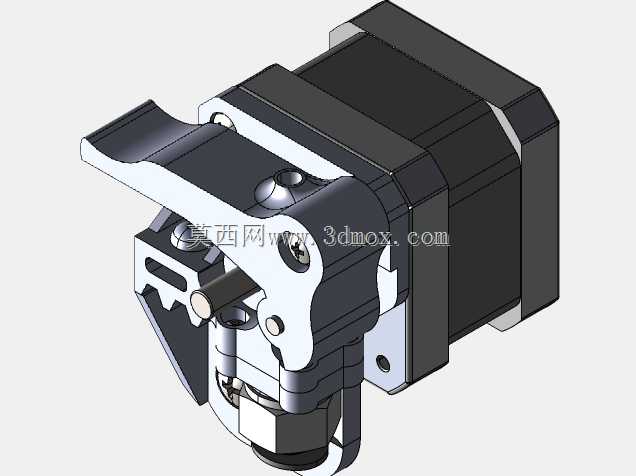

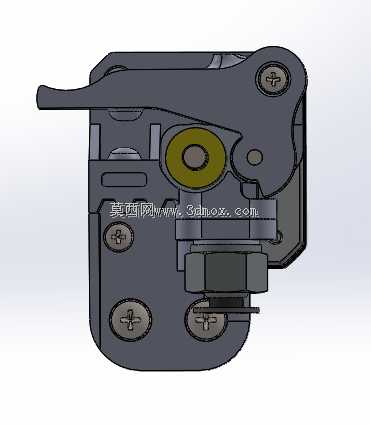

该结构是桌面级熔融沉积成型3D打印机的核心送料挤出组件，主要应用于消费级、入门商用级桌面FDM打印设备的耗材输送环节，承担将固态热塑性耗材稳定推送至热端熔融腔的核心功能，直接决定打印过程中耗材进给的精度、响应速度与出丝均匀度，是影响打印成品层纹质量、尺寸精度的关键功能部件。从实际使用场景来看，这类挤出结构适配PLA、ABS、PETG等多种常见1.75mm直径3D打印耗材，既可以安装在打印机X轴运动滑台上作为近程挤出结构使用，缩短耗材输送路径提升软质耗材打印表现，也可通过延长送料管作为远程挤出组件固定在设备机架上，降低运动端负载提升打印头移动速度。该结构采用杠杆压合式松紧调节设计，扳动侧边压杆即可抬起压合臂，快速完成耗材穿入、更换或堵料后的耗材清理操作，无需额外工具辅助，日常维护操作门槛极低；压合臂内置带防滑齿的从动轴承，与主动送料齿轮配合形成双接触面咬合，既可以避免硬质耗材送料过程中出现打滑丢步，也能减少软质耗材被齿轮切削产生碎屑的问题。设计阶段充分考虑了安装适配性，整体结构采用紧凑化布局，核心部件围绕送料齿轮轴心做集成排布，整体外轮廓尺寸控制在极小范围内，安装孔位采用行业通用的标准间距设计，可直接适配绝大多数开源桌面3D打印机的安装位，无需额外修改机架结构即可完成替换升级；结构内部预留了挤出机步进电机的安装定位槽，送料齿轮与电机输出轴采用同轴直连设计，传动路径无额外减速结构，动力传递损耗极低，送料响应延迟控制在极小范围内，可精准匹配打印过程中高速回抽、微量挤出的动作需求。结构各部件的受力边界经过反复校核，压合臂的弹簧压力经过多轮调试，既保证耗材咬合力度足够，又不会因压力过大导致耗材变形卡滞，所有运动部件均做了限位设计，长期往复运行也不会出现部件移位、间隙变大的问题，可满足数千小时连续打印的使用稳定性要求。
