车辆动力传输用自由轮转接连接构件

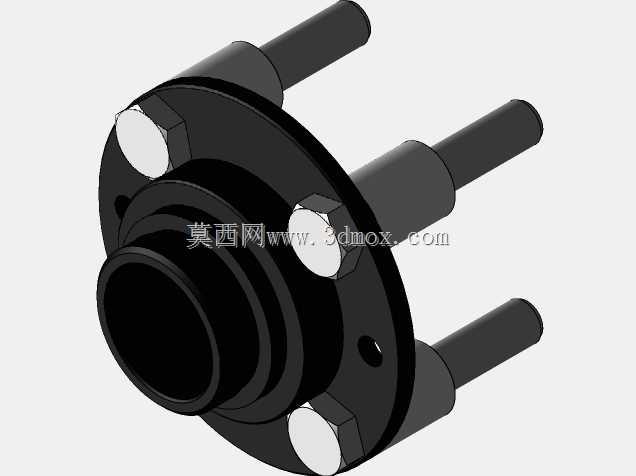

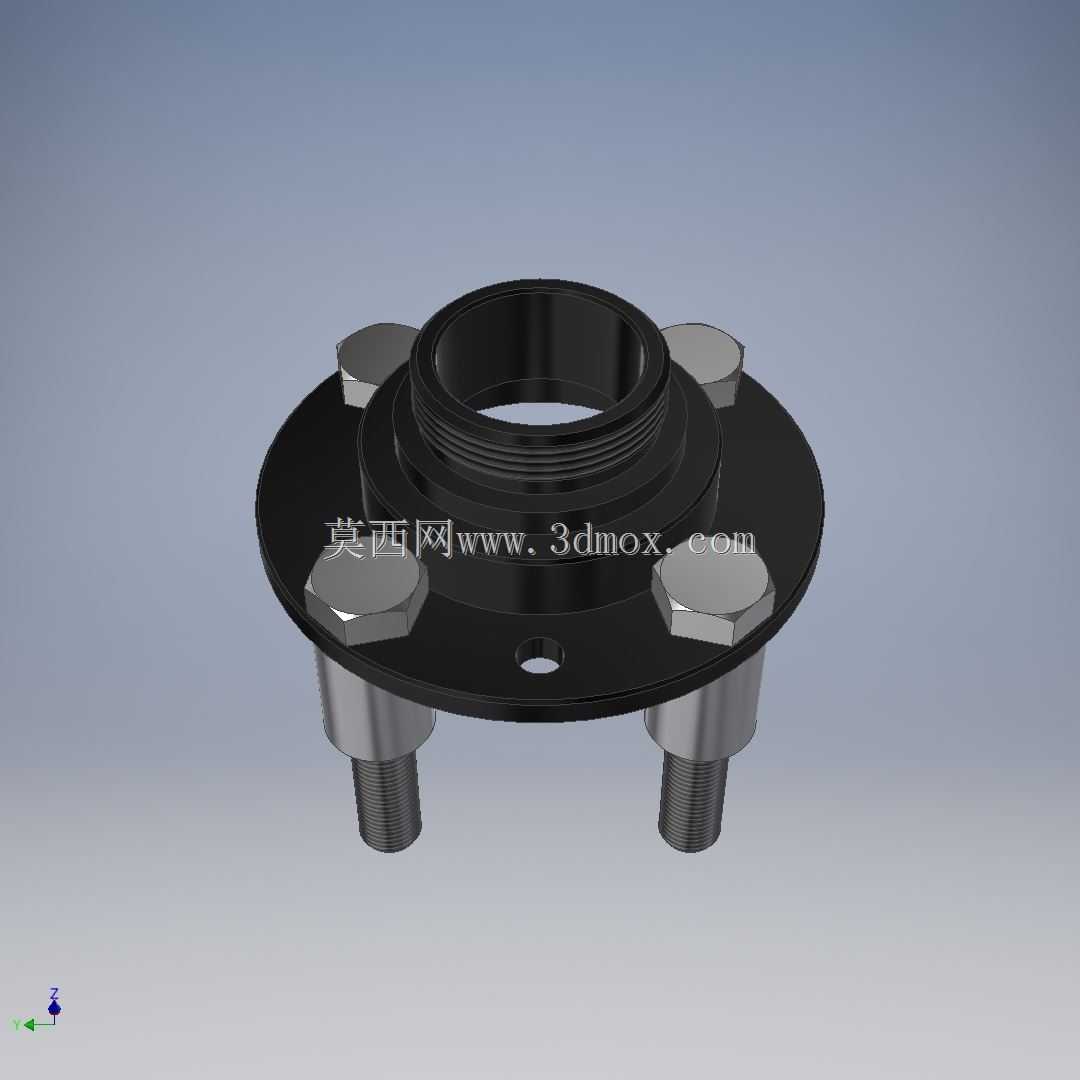

这类转接构件主要应用在小型乘用车辆的动力传输路径中，承担自由轮与轮毂安装位之间的衔接匹配作用，解决不同规格自由轮与原厂轮毂轴座不匹配的改装、替换安装需求。从结构设计来看，主体采用圆盘式法兰基座作为核心承载结构，中心设置带内螺纹的贯通轴套结构，用于和自由轮的输出端形成螺纹副配合，保证动力传递过程中的同轴度，避免运转过程中出现偏心抖动。法兰盘沿圆周方向均匀分布四个带六角头的螺栓安装位，其中两个位置采用贯穿式螺柱设计，螺柱下端伸出法兰盘底面，用于插入轮毂对应安装孔位实现径向定位，另外两个位置采用内凹式六角螺母嵌装结构，配合穿过轮毂安装孔的螺栓实现轴向锁紧，这种交错的紧固件布局既可以减少安装时的操作空间需求，也能保证连接副的预紧力均匀分布，避免长期受交变载荷出现连接松动。法兰盘上还预留了一个小直径的定位销孔，用于安装时和轮毂端面的定位销配合，快速找准安装相位，避免装配后出现动平衡偏差。设计过程中充分考虑了安装边界的限制，法兰盘的外径尺寸控制在适配常规小型车轮毂安装座的范围内，中心轴套的伸出高度经过匹配计算，既保证和自由轮的螺纹啮合长度满足扭矩传递要求，又不会超出轮腔内部的轴向空间，避免和周边的制动部件、防尘盖板产生运动干涉。实际使用中，该转接件需要承受车辆起步、制动过程中传递的冲击扭矩，因此法兰基座的厚度经过强度校核，在满足轻量化要求的前提下，保证各个受力截面的应力值处于材料许用应力范围内，紧固件的规格选型也匹配对应车型的最大输出扭矩，避免出现螺栓断裂、法兰变形的失效问题。这类转接结构的设计思路核心是在不改动原有轮毂和自由轮结构的前提下，通过中间衔接件实现两者的可靠连接，降低改装或替换部件的加工成本，同时保证连接后的整体动平衡精度满足车辆行驶的要求，避免高速运转时出现车轮抖动的问题。在建模过程中，各个安装孔的位置度公差、中心轴套的同轴度公差都按照实际装配要求进行了约束，螺纹特征的建模也符合通用紧固件的啮合标准，能够直接用于后续的工程图输出和加工工艺编制，也可以作为传动系统匹配设计时的参考构件，用于验证整体安装空间的合理性。
