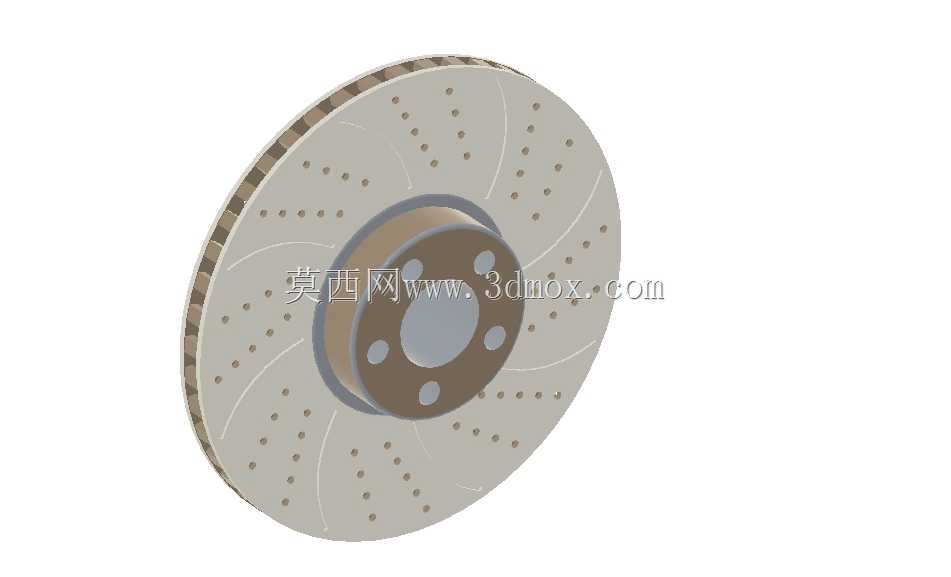

半径160mm通风式汽车制动盘结构设计

这款半径160mm的通风式制动盘，主要面向乘用车辆前轮制动场景适配，是盘式制动系统里直接承担摩擦减速功能的核心执行部件。日常车辆行驶过程中，制动卡钳夹紧制动盘两侧摩擦面，通过摩擦力将车辆行进的动能转化为热能耗散，最终实现车辆减速或驻车，其结构性能直接决定制动系统的热稳定性与连续制动可靠性。

从结构设计逻辑来看，这款制动盘采用双层摩擦面夹置通风流道的结构，区别于实心制动盘的单层结构，两层摩擦盘之间布置有沿周向均匀分布的导流筋，当车轮带动制动盘旋转时，通风流道会在离心力作用下形成主动气流，将制动过程中摩擦产生的热量快速带出，避免连续制动工况下摩擦面温度过高引发的热衰退问题，适配山区长下坡、城市频繁启停这类制动负荷较高的使用场景。摩擦工作面上加工有阵列分布的钻孔，一方面可以在摩擦副接触时刮除制动片表面的磨屑，避免磨屑夹在摩擦面之间形成磨粒磨损，另一方面也能在雨天行驶时快速破除摩擦面间的水膜，缩短湿滑路面的制动响应距离，同时钻孔结构也进一步增大了散热面积，提升热交换效率。

安装端的结构设计充分考虑了装配兼容性，中心定位凸台与轮毂轴承的定位尺寸做了匹配设计，周向均匀分布的螺栓孔对应轮毂的安装螺柱，装配时螺栓穿过安装孔锁紧后，可保证制动盘与轮毂的同轴度，避免高速旋转时出现端面跳动引发的制动抖动问题。160mm的半径尺寸属于中小规格制动盘范畴，适配整备质量1.2-1.6吨的紧凑型乘用车辆，安装边界上需匹配对应尺寸的制动卡钳支架，预留足够的通风间隙，避免周边悬架、转向部件与旋转的制动盘发生运动干涉。

在建模过程中，对通风筋的排布角度做了优化，沿径向带有一定的倾斜角度，相比直筋结构能在相同转速下提升通风道内的空气流速，强化散热效果；摩擦面的钻孔采用交错阵列排布，避免同半径位置连续钻孔削弱摩擦面的结构强度，同时保证整个摩擦环面的磨屑清理效果均匀。安装孔的位置度、中心凸台的圆柱度都按照实际装配公差要求做了结构预留，可直接用于后续的工程图转化、结构仿真验证，也可作为制动系统选型匹配的参考模型，帮助设计人员快速完成卡钳匹配、间隙校核等前期设计工作。
