最终幻想风格破坏剑实体化结构设计

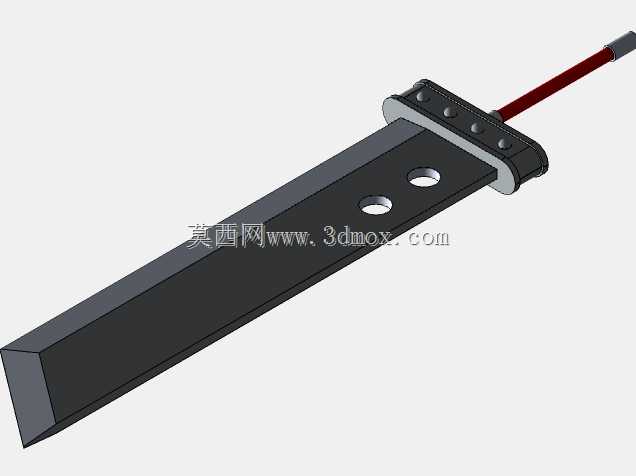

本次设计的破坏剑原型取自经典影视IP中的标志性冷兵器，在实体化建模过程中，首先兼顾了道具展示与轻量化握持的双重需求，整体剑身采用等比例缩放的写实结构，刃部做了钝化处理以适配线下漫展、影视cosplay活动的安全使用要求，同时保留了原作中宽刃、双孔护手、红柄缠带的核心识别特征。从结构设计逻辑来看，剑身主体采用分段式建模思路，刃部与护手的连接位置做了内嵌式卡槽结构，避免传统粘接结构在长期展示、搬运过程中出现开胶断裂问题，护手位置的三个固定孔位对应内部M3规格的锁紧螺丝，安装时可从护手侧方拧入，与剑身内部的预埋螺母配合，装配后螺丝头完全隐藏在护手平面下，不破坏整体外观的完整性。剑身的外形尺寸控制在总长1200mm范围内，其中刃部长度920mm，最宽处达到180mm，厚度从刃口的2mm逐步过渡到剑脊位置的12mm，既保证了刃部的视觉锋利感，也让剑脊位置有足够的结构强度，避免搬运过程中出现弯折变形。剑柄部分长度控制在220mm，直径32mm，表面预留了1.5mm深度的缠带凹槽，实际使用时可缠绕防滑绒带或者皮革，提升握持摩擦力，剑柄尾部做了直径40mm的圆形挡片，防止握持时手从柄尾滑脱。在实际应用场景中，该模型除了作为影视道具、cosplay装备使用外，也可作为3D打印的原型文件，拆分后可适配桌面级FDM打印机的打印尺寸，拆分件的拼接位置全部做了定位止口，打印后无需额外打磨即可快速拼接。建模过程中对所有棱角位置都做了R0.5的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，同时也能防止实体道具在使用过程中划伤使用者。针对不同的使用需求，模型预留了两种安装边界：如果是作为静态展示摆件，可在剑柄底部预留M6的螺纹孔，配合金属支架实现立式摆放；如果是作为手持道具，可在剑身内部填充轻质发泡材料，将整体重量控制在1.2kg以内，长时间握持也不会产生明显的负重感。护手位置的两个圆形镂空除了还原原作造型外，也可作为穿绳孔位，方便道具在不使用时悬挂收纳，减少存放时的空间占用。刃部的表面做了分面处理，建模时将刃面拆分为四个连续的平面，渲染时可更好地体现金属材质的反光效果，实体制作时也方便进行抛光、电镀等表面处理工序，还原原作中金属剑刃的质感。
