每加仑4公升容量吹塑成型模具设计

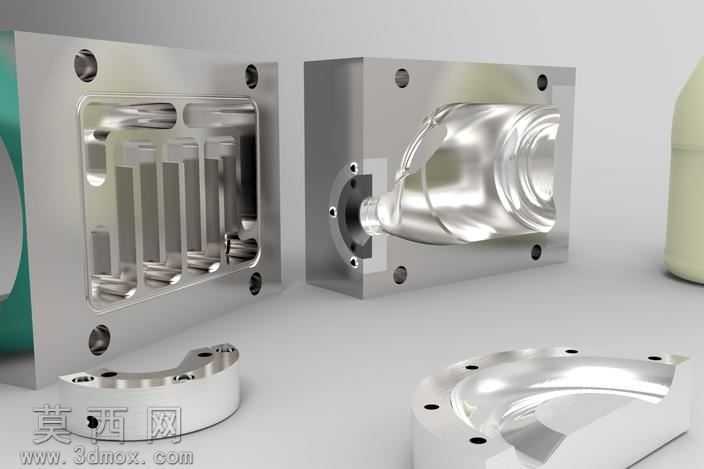

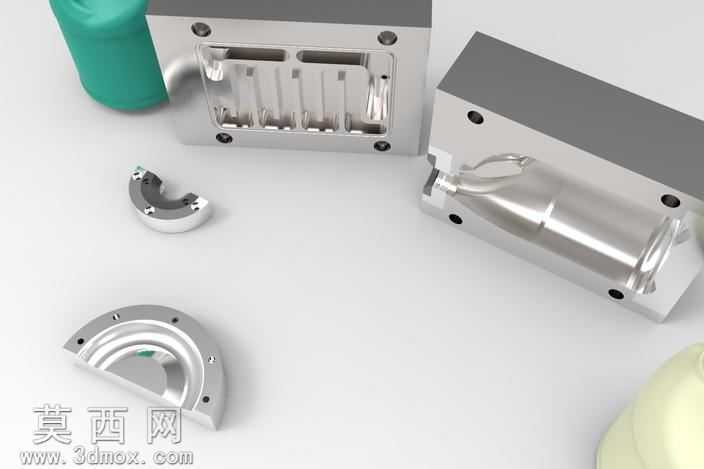

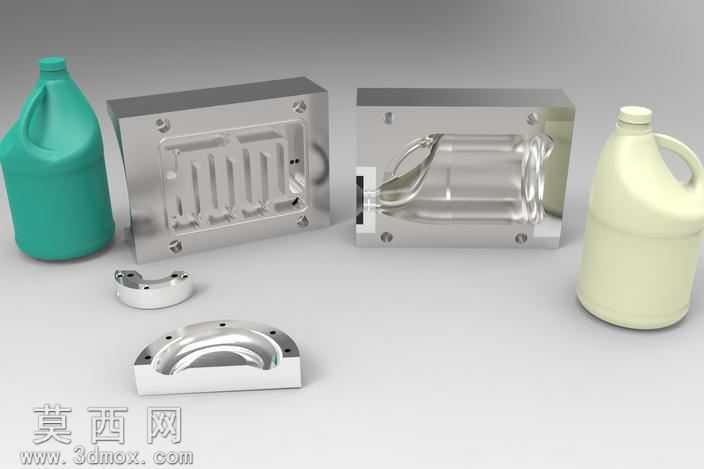

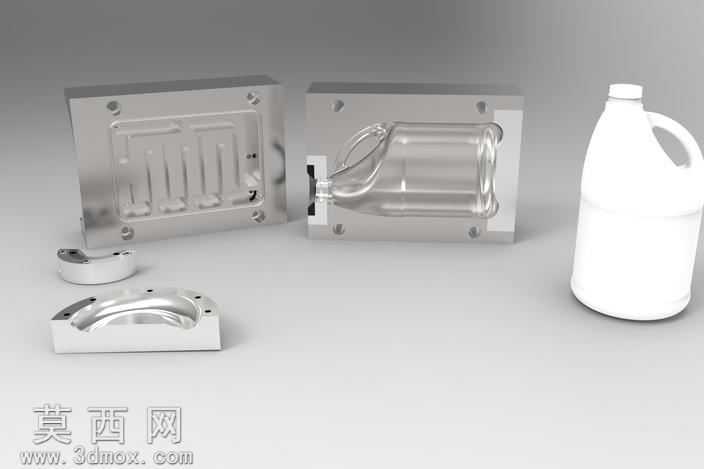

本套吹塑模具针对每加仑4公升规格的中空容器开发，整体采用分体式模架结构设计，建模阶段优先完成容器产品的曲面造型构建，通过提取产品外轮廓曲面偏置生成模仁型腔面，确保合模后型腔轮廓与产品外形完全贴合，无错位、飞边风险。模架部分采用标准模胚模块化建模，上下模仁分别通过定位销与锁紧螺丝固定在模架基板上，基板四周均匀布置导柱导套安装孔，保证合模过程的导向精度，避免合模偏移导致的产品壁厚不均问题。型腔内部针对容器的把手凹陷、瓶口螺纹衔接位置做了单独的镶件拆分设计，既方便后续加工时的曲面精修，也能在局部磨损后快速更换镶件，降低模具维护成本。渲染阶段采用金属材质赋予模架与模仁部分，通过调整金属粗糙度参数还原模具钢的哑光金属质感，对型腔内部的抛光曲面做了高反光材质设置，体现吹塑模型腔需要的高光洁度加工要求，场景中搭配拆分后的模体部件、成型后的容器样件，直观展示模具的开合状态与成型逻辑。设计过程中重点考量了吹塑工艺的排气需求，在模仁分型面位置预留了细微的排气槽结构，避免吹塑过程中型腔内空气无法排出导致的产品表面鼓包、缺料问题，同时在模架对应位置设计了冷却水道的走水路径，通过循环水路保证吹塑过程中模具温度均匀，提升产品冷却定型效率，减少成型周期。整套模型的结构完全匹配实际吹塑模具的加工与装配逻辑，各部件之间的装配间隙、连接结构均按照实际生产参数设置，可直接用于模具结构参考、工艺教学以及同类产品的模具开发参考，模仁部分的曲面拆分方式也适配常规数控加工的走刀路径，无需额外做工艺补面即可直接生成加工刀路。
