扶轮基金会叶片成型注塑模具结构设计

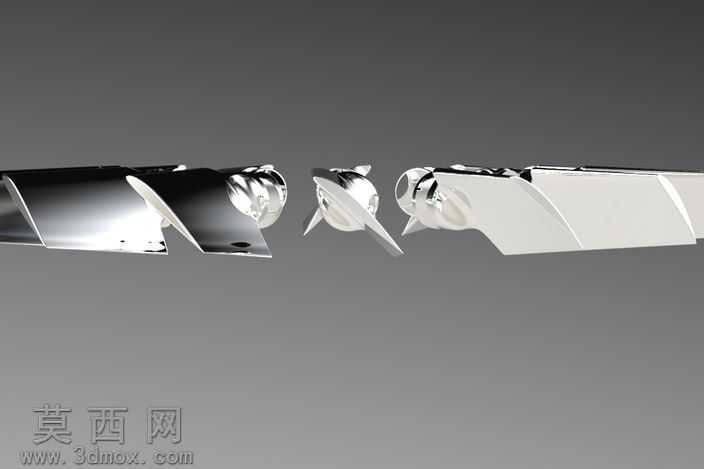

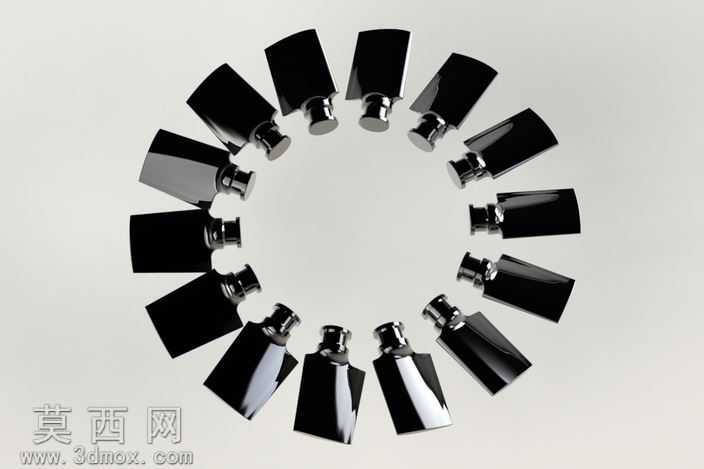

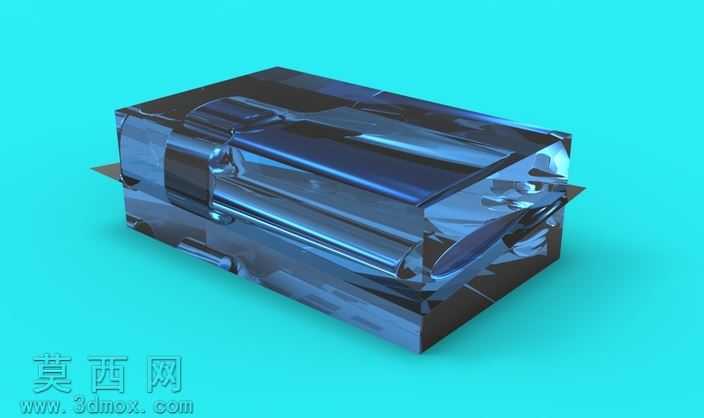

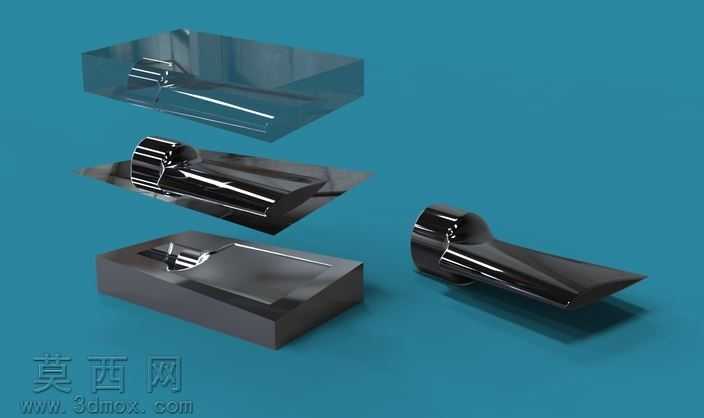

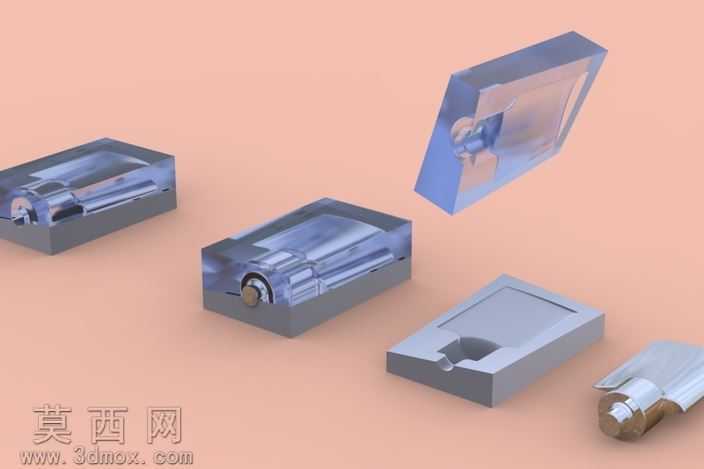

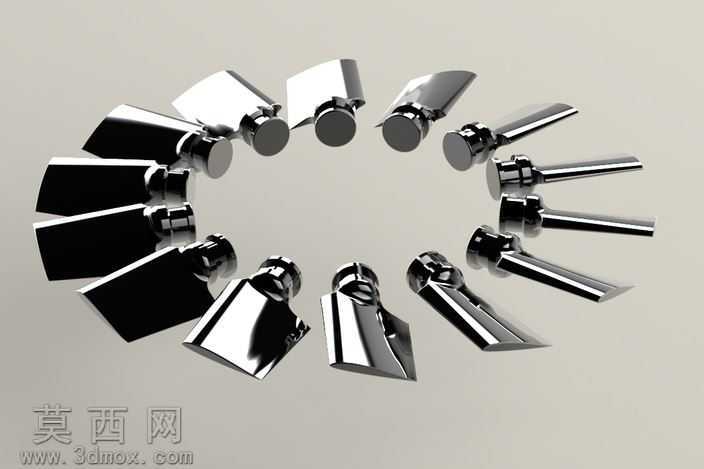

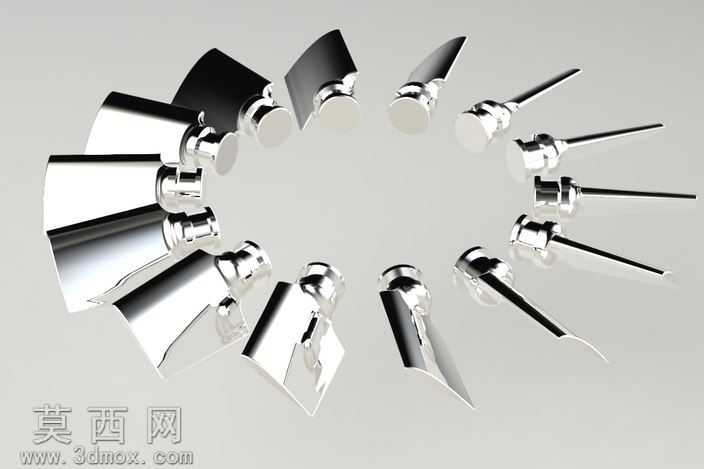

本作品为针对扶轮基金会叶片产品开发的专用成型模具三维设计方案，整体采用模架一体化的紧凑式结构设计，在三维建模过程中严格遵循注塑模具的设计规范，对模仁、型腔、流道、冷却水路、顶出机构等核心部件进行了全参数化建模，确保各部件之间的装配公差控制在合理范围内，避免出现装配干涉问题。建模阶段重点针对叶片类产品的曲面成型难点进行优化，叶片部位的型腔曲面采用高阶连续曲面构建，精准还原叶片的流线型轮廓特征，保证成型后叶片的曲面精度满足使用要求，不会出现曲面凹陷、分型面错位等常见注塑缺陷。渲染环节采用高反射金属材质模拟模具钢的真实质感，对模架表面做了哑光金属质感处理，对模仁成型面做了镜面抛光质感的材质区分，通过冷色调打光突出金属模具的硬朗质感，同时清晰展现模具各部件的拼接缝隙与结构层次，让观看者可以直观分辨模具的分型面位置、抽芯机构的排布逻辑。结构设计上，针对叶片产品的侧向凸起特征，设计了对应的侧向抽芯结构，保证开模过程中可以顺利完成侧向脱模，不会对成型后的叶片产品造成拉伤；冷却水路采用随形排布设计，贴近叶片成型区域，保证注塑过程中型腔各区域温度均匀，减少产品翘曲变形的概率；流道设计采用平衡式布局，确保注塑过程中熔料可以均匀填充到型腔的各个位置，避免出现缺胶、飞边等问题。整体设计思路围绕叶片产品的批量注塑成型需求展开，在保证模具结构强度的前提下尽可能压缩模架整体尺寸，降低模具的制造成本，同时兼顾后期生产过程中的维护便利性，将易损耗的部件设计为快拆结构，减少后期维护的停机时间，整套模具结构完整，可直接用于后续的模具加工工艺编制与数控加工程序生成，为叶片类产品的注塑成型提供完整的结构解决方案。
