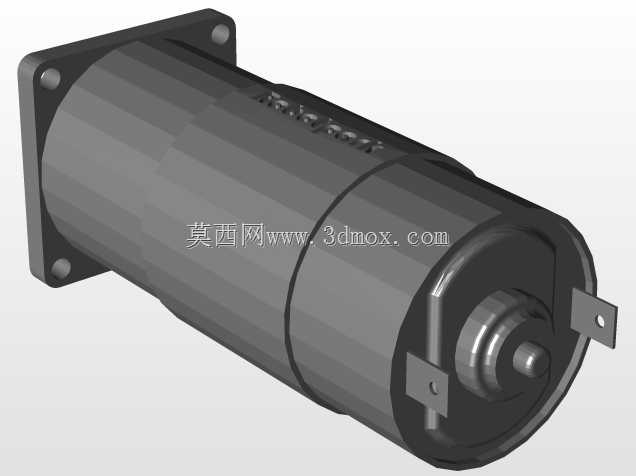

42mm中型60转减速直流电机结构设计

这款42mm直径的中型减速直流电机，在小型自动化传动场景中适配性极强，常被用于桌面级机器人行走驱动、小型输送线辊筒动力、智能仓储分拣模组的动力输出端，也可作为教学实验平台、小型文创动态装置的动力源，适配需要低转速大扭矩输出的紧凑安装空间。从结构设计来看，电机采用法兰式安装端面，端面上预留的安装孔位可直接与对应规格的安装支架、设备侧板锁付，输出轴为单出轴D型切边设计，可直接与同步轮、联轴器、小型齿轮啮合，无需额外做轴面防滑处理，能有效降低传动连接的装配复杂度。机身采用三段式筒状结构，前段为减速齿轮箱腔体，内置多级直齿减速组，将内置直流电机的高转速降至60转/分的输出转速，同时放大输出扭矩，满足低速重载的传动需求；中段为直流电机本体腔体，内置永磁定子与绕线转子，后端盖预留两个接线插片，可直接插接供电端子，接线时无需额外焊接，能提升现场装配的效率。设计过程中优先考虑了安装边界的兼容性，42mm的机身外径可嵌入多数标准铝型材框架的安装槽位，法兰端的安装孔距匹配常规小型电机的安装尺寸，替换同规格旧款电机时无需重新加工安装位，能大幅降低设备改型的成本。机身表面做了哑光金属处理，既可以提升散热效率，也能在常规工业环境下抵御轻度的油污、粉尘侵蚀，延长设备的维护周期。从实际选型角度看，这类中型减速直流电机的输出扭矩区间刚好覆盖小型负载的传动需求，既不会因为功率冗余造成成本浪费，也不会因为扭矩不足出现负载堵转的问题，在做小型移动机器人底盘设计时，搭配对应规格的驱动轮，可实现平稳的低速行走，不会因为转速过快造成控制精度不足的问题；在做小型回转工作台设计时，可直接连接转盘轴承，实现工件的低速回转进给，满足小零件检测、点胶工位的回转动作需求。建模过程中完整还原了电机的所有外部安装特征，包括接线插片的位置、输出轴的伸出长度、法兰端面的沉孔深度，结构工程师在做整机装配设计时，可直接调取该模型放入装配体，无需反复核对安装尺寸，能有效减少设计阶段的尺寸核对工作量，避免后期装配出现干涉问题。
