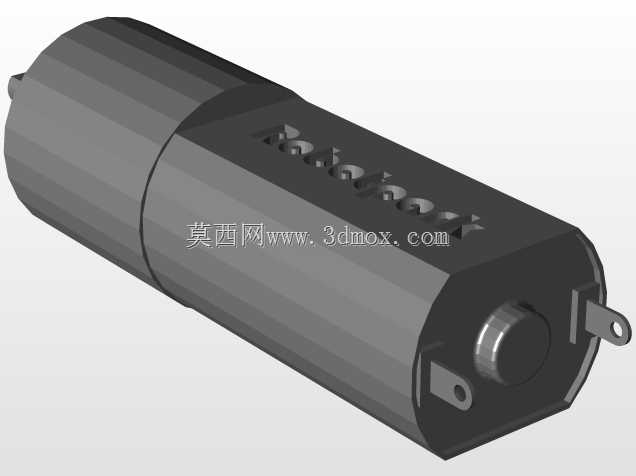

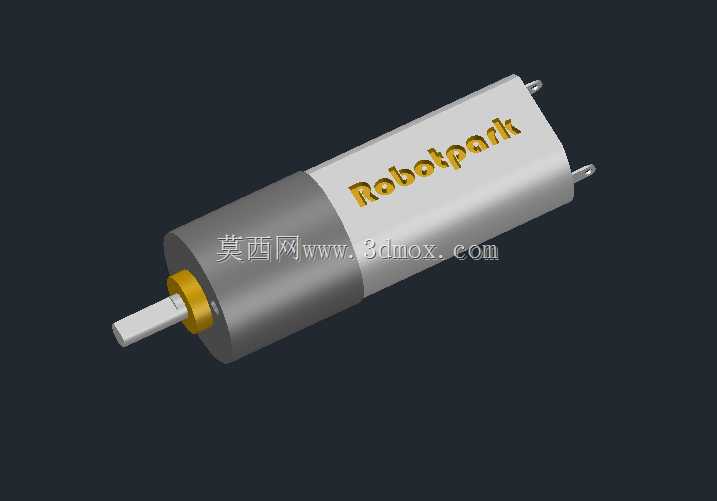

16mm微型齿轮传动直流减速电机结构

这类16mm直径的微型齿轮减速直流电机，常被用于桌面小型自动化执行端、教育类机器人套件、小型智能门锁传动机构、手持微型检测设备的动力输出场景，在空间受限的低负载传动链路里，这类小尺寸减速电机是兼顾扭矩输出与安装空间的核心动力元件。从结构设计来看，电机本体与减速箱采用同轴直连布局，输出轴为单扁位D型轴结构，能够直接与同步带轮、小型齿轮、曲柄摇臂等负载件配合，省去额外的轴连接转接结构，降低小空间内的装配复杂度。设计阶段需要重点把控的边界首先是安装尺寸，16mm的外径意味着配套的安装座内孔公差需要控制在H7级别，电机本体的两个尾部供电引脚间距固定，布线时需要预留0.8mm以上的线径弯折空间，避免引脚受外力拉扯出现脱焊。减速箱部分采用金属齿轮组多级传动，分别对应30Rpm与60Rpm两种额定输出转速，选型时需要匹配负载端的实际运行线速度：30Rpm规格适合需要低速大扭矩的推压、锁止类动作，比如小型抽屉的自动锁止机构、微型云台的俯仰驱动；60Rpm规格适合需要较快响应的往复动作，比如小型分拣机构的拨杆、教育机器人的轮组驱动。从建模逻辑来看，这类电机的三维建模需要优先还原安装基准面，也就是减速箱前端的安装端面，所有轴向尺寸都以该端面为基准标注，输出轴的伸出长度、轴径公差、扁位位置都需要严格匹配实物参数，避免后续装配时出现轴与负载件干涉、安装座贴合不严的问题。电机外壳的滚花、标识区域属于外观细节，在做设备整体装配建模时可以适当简化，但安装相关的特征比如引脚位置、外径公差、输出轴尺寸必须精准，因为这些特征直接决定了配套结构件的设计合理性。实际应用中，这类微型减速电机的供电电压为常规低压直流，适配多数小型控制板的驱动输出，不需要额外的高压供电模块，进一步压缩了整体设备的电路占用空间。在做结构布局时，需要注意电机本体的散热空间，虽然小功率电机发热量不大，但密闭安装空间内还是需要预留至少1mm的周边间隙，避免长时间运行时热量累积影响齿轮组润滑效果，缩短使用寿命。齿轮传动部分的减速比匹配是设计核心，两级减速的结构既保证了足够的输出扭矩，又控制了整体轴向长度，不会因为减速级数过多导致电机总长度超出小型设备的安装限制。
