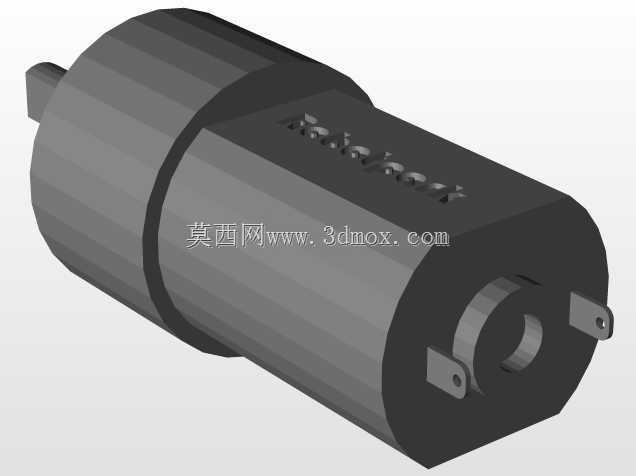

14毫米微型齿轮减速直流电机结构设计

这款14mm直径的微型直流减速电机，在小型智能装备、桌面级机器人、精密传动模组的设计选型中属于高频应用的动力元件，很多做小型仿生机器人、教育类机器人套件、微型电动执行器的结构工程师，在布局紧凑动力位的时候，常会优先考虑这类小尺寸减速电机。从结构设计来看，这款电机采用同轴布局的传动方案，输出轴与电机本体轴线重合，能最大程度缩小径向安装占用空间，14mm的主体外径刚好适配多数小型机器人关节、微型云台、小型自动开合机构的安装腔尺寸，不会因为动力元件的体积挤占其他结构件的布局空间。前端的金色减速箱部分集成了多级齿轮传动结构，通过齿轮组的减速增扭作用，把高速直流电机的输出转速降到适合小型机构驱动的区间，同时放大输出扭矩，解决了普通微型直流电机空载转速高、带载能力弱的问题，能直接驱动小负载的回转机构、直线滑台模组，不需要额外搭配外置减速结构，简化整体传动链的设计。在实际应用场景里，这类小尺寸减速电机常被用在教育机器人的行走轮驱动、机械臂小关节转动、微型智能门锁的锁舌驱动、桌面小型自动化装置的送料机构上，因为径向尺寸控制在14mm，安装时只需要在安装板上预留对应直径的过孔或者匹配的安装座，配合侧面的固定螺丝孔位就能完成牢靠固定，输出轴采用标准的圆柱光轴设计，用户可以根据自身需求搭配联轴器、同步带轮、齿轮等传动件，适配不同的传动连接需求。设计这类电机三维模型的时候，需要重点把控几个关键尺寸边界：首先是主体总长度，要区分电机本体段和减速箱段的长度差，避免安装时和腔体内其他元器件产生干涉；其次是输出轴的伸出长度、轴径公差，要匹配常用的微型传动件的安装孔径，保证传动连接的同轴度；还有减速箱端面上的安装孔位分布，要和行业通用的安装尺寸保持一致，方便用户直接替换同规格的其他品牌电机，不需要重新修改安装结构。从功能特性上看，这类微型减速电机依靠直流供电，驱动电路设计简单，配合常用的电机驱动板就能实现正反转、调速控制，能满足多数小型装置的动力需求，齿轮传动部分采用金属齿轮材质的话，还能提升传动的耐用性，承受一定的冲击负载，适合在需要频繁启停、正反转切换的工况下使用。在做整机结构布局的时候，工程师可以直接调用这类精准建模的电机模型，在装配环境里提前核对安装间隙、传动件的配合位置，提前排查干涉问题，减少后续打样验证时的结构修改次数，缩短小型智能装备的研发周期。
