3.7V20000转微型无芯直流驱动电机

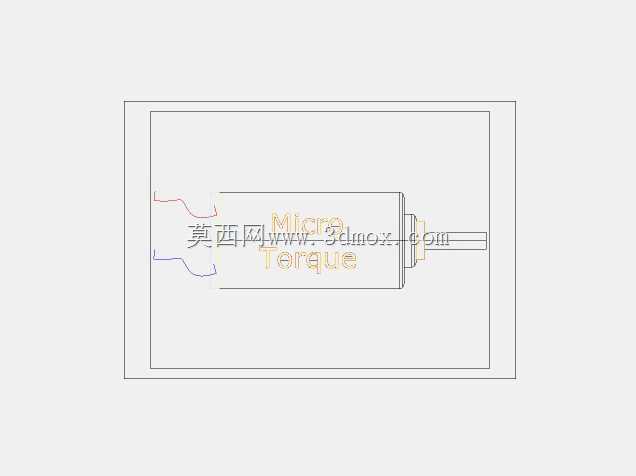

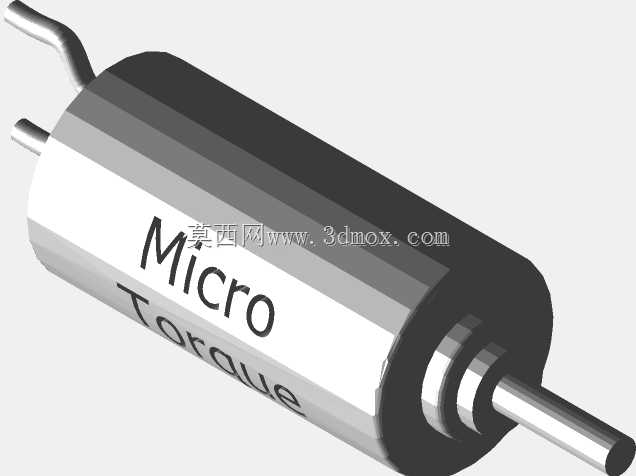

这类微型无芯直流电机常被用在对安装空间、重量有严苛限制的小型精密设备里，比如指尖大小的仿生机械关节、微型管道检测机器人的驱动轮、精密光学镜头的调焦模组，还有便携医疗设备里的微量泵驱动单元，很多做小型智能硬件的结构工程师在选型时，都会优先考虑这类高转速低惯量的驱动元件。从设计逻辑上看，无芯结构去掉了传统有刷电机的铁芯叠片，转子绕组直接做成空心杯形态，能大幅降低转动惯量，启动响应速度比同功率铁芯电机快数倍，同时运转时的铁芯涡流损耗被消除，空载电流更小，在电池供电的便携设备里能有效延长续航。模型还原了电机的完整外形细节，两端的端盖做了滚边压合结构还原，输出轴的轴径、伸出长度都按照实际产品的安装边界做了等比例复刻，尾部的红、蓝供电引线预留了足够的接线长度示意，做整机装配模拟时可以直接检查引线和周边结构的干涉情况。实际选型应用时，要注意这类电机的输出扭矩特性，20000rpm的空载转速对应额定工况下的扭矩输出适合带动轻载高速负载，安装时不能给输出轴施加过大的径向载荷，端盖的安装定位要靠外壳的圆柱面做基准，不要强行压入过盈量过大的安装孔，避免端盖变形导致内部电刷和换向器接触不良。建模时对电机外壳的金属质感、端盖的绝缘涂层、引线的绝缘皮都做了材质区分，做设备渲染展示时可以直接调用，不需要额外调整材质参数。在做微型设备的结构堆叠时，这类电机的径向尺寸很小，轴向长度也控制得极紧凑，可以把驱动部分直接集成在执行机构旁边，不需要额外设计传动链路，减少传动环节的间隙和能量损耗，很多桌面级微型机器人的关节驱动就是直接用这类电机搭配小模数减速齿轮，实现紧凑空间内的动力输出。要注意这类电机的供电电压适配范围，3.7V的额定电压匹配单节锂聚合物电池的供电区间，不需要额外做升压电路，简化便携设备的电源设计，同时无芯结构的运转噪音更低，在对噪音有要求的民用消费级精密设备里，使用体验远优于传统铁芯微型电机。
