高转速无芯微型直流驱动电机结构

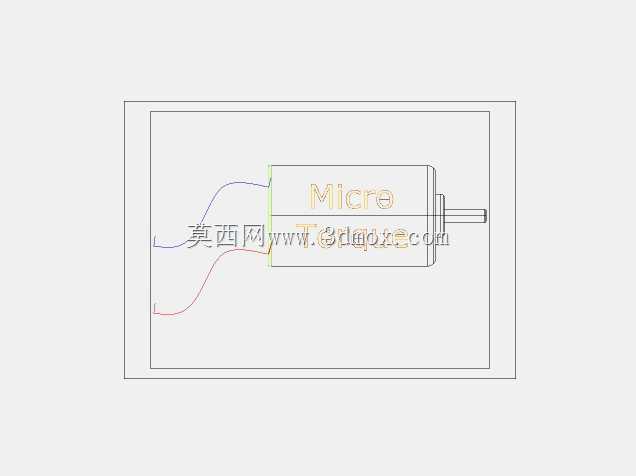

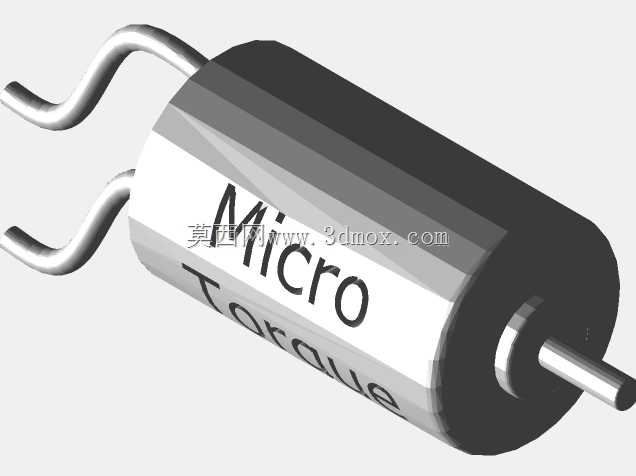

做小型精密传动结构选型时，这类高转速无芯微型直流电机是很常见的动力元件，日常接触的小型精密设备里，像掌上智能穿戴的振动反馈模块、微型航模的舵机动力单元、精密医疗采样设备的微量泵驱动、小型光学设备的镜头调焦机构，都会用到这类小尺寸动力件。和传统有铁芯的微型直流电机不同，无芯结构的转子没有铁芯叠片带来的齿槽效应，转动时的扭矩输出更平顺，启动电压阈值更低，响应速度更快，在需要频繁正反转、快速启停的小负载工况下适配性很强。从三维建模的结构细节来看，这款电机的主体采用圆柱式金属外壳，外壳表面做了标识区域处理，两根供电引线从尾端引出，分别做了红蓝绝缘区分，方便接线时快速识别正负极，避免接反导致转向反向的问题。输出轴从前端端盖中心伸出，轴径和伸出长度都做了标准化的微型尺寸适配，在做配套结构设计时，安装端的轴承位、传动件配合位都可以直接参考模型的尺寸边界做避让，不用反复核对实物测绘的误差。设计这类配套安装结构时，首先要注意电机的外径安装公差，这类微型电机通常采用紧配或者胶粘的方式固定在安装座内，安装孔的内径要预留合理的配合公差，过松会导致电机运转时产生振动噪音，过紧则会挤压外壳导致内部转子卡滞。尾端的引线要预留足够的弯曲半径，不能在装配时把引线压在电机外壳和安装座的贴合面之间，避免绝缘层破损导致短路。从动力特性来看，30000rpm的空载转速属于高转速低扭矩的输出特性，实际使用时通常会搭配微型减速齿轮组来降低输出转速、提升输出扭矩，建模时要提前预留减速组的安装空间，确认电机轴和减速箱输入轴的同轴度公差，避免偏心导致的传动损耗和噪音。这类电机的轴向尺寸很短，径向占用空间极小，在对安装体积有严格限制的便携设备、微型机器人结构里，能大幅压缩动力单元的占用空间，给其他功能模块留出更多设计余量。建模时还原的引线长度、端盖的台阶结构、输出轴的卡簧槽位置，都是实际装配时需要重点关注的配合边界，比如前端盖的台阶可以作为安装定位的基准面，装配时直接抵靠安装座的定位面就能保证轴向安装尺寸一致，不用额外做轴向定位结构，简化整体装配流程。
