16mm微型齿轮减速直流电机结构设计

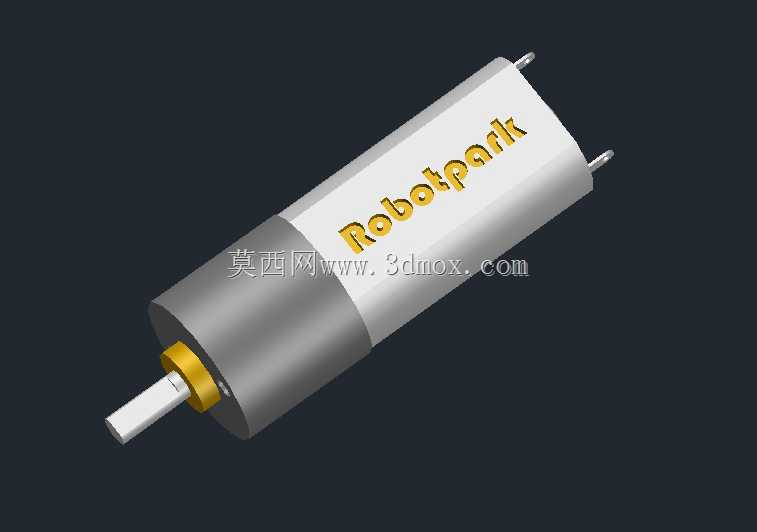

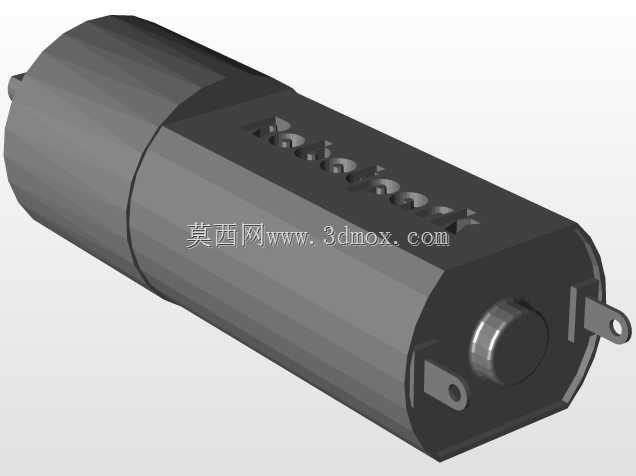

这款16mm直径规格的微型直流减速电机，在小型智能硬件、桌面级自动化装置、精密传动模组里的应用覆盖面极广，做小型云台转动驱动、微型传送带动力源、智能门锁锁舌传动、桌面机械臂关节动力输出的时候，经常会用到这个尺寸段的动力元件。从结构设计来看，整机采用同轴式布局，电机本体与减速箱段沿输出轴轴线串联排布，输出轴从减速箱端盖中心伸出，轴端做了扁位加工，方便配套的传动轮、摇臂做周向固定，避免传动过程中出现打滑空转的问题。设计时首先要卡准16mm的外径边界，整个机壳与减速箱的外圆直径统一控制在16mm，安装时可以直接嵌入对应内径的安装座内，不需要额外做复杂的定位结构，轴向总长度根据减速比不同做对应调整，90Rpm和120Rpm两个转速版本的减速箱段长度差异很小，替换安装时不需要改动安装位的轴向空间预留。减速部分采用金属齿轮啮合传动，相比塑料齿轮的减速结构，能承受更大的瞬时冲击负载，在频繁正反转的工况下齿轮磨损量更低，使用寿命更长，齿轮组的排布完全藏在减速箱壳体内，外部没有裸露的传动部件，既可以避免外界粉尘、碎屑卡入啮合间隙，也能防止操作人员误触转动部件带来安全隐患。机壳表面做了光滑的圆柱面处理，没有突出的安装耳或者接线凸台，接线端直接从电机尾盖的两个引脚引出，焊接导线时不需要在安装位周边预留过大的走线空间，对于内部空间极度紧凑的微型设备来说，这种布局能大幅降低整体结构的空间占用率。做三维建模的时候，要重点还原输出轴的伸出长度、轴径尺寸、扁位的位置与宽度，还有尾端两个引脚的间距与直径，这些尺寸直接决定了后续装配时能不能顺利完成对接，减速箱与电机本体的衔接台阶尺寸也要精准还原，避免安装时出现台阶干涉，导致电机无法完全嵌入安装座。实际选型使用时，这个转速段的电机输出扭矩刚好匹配小型负载的驱动需求，不需要额外再加一级减速结构，直接通过输出轴连接负载就能满足传动要求，供电采用常规低压直流供电，适配多数小型电子设备的供电系统，不需要额外做高压供电的绝缘防护设计。
