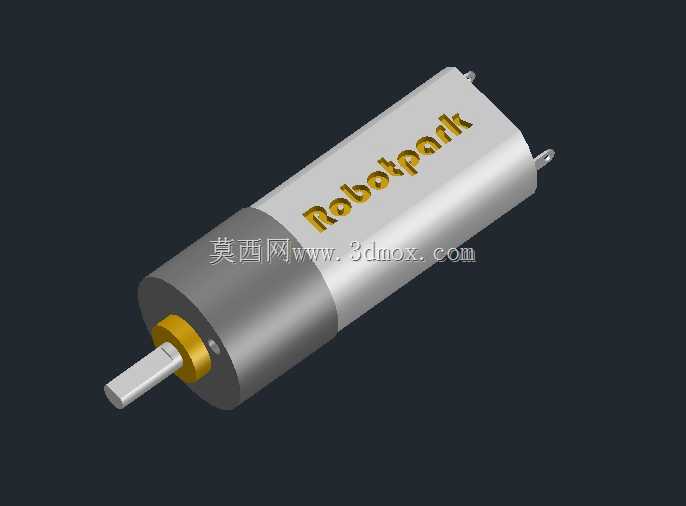

16mm微型齿轮减速直流电机结构设计

这款16mm直径的微型减速直流电机，在小型智能传动场景中有着极高的适配性，常见于桌面级小型机器人关节驱动、精密电子锁具执行端、小型云台传动模组、手持便携医疗设备的动力输出单元，以及各类需要低转速大扭矩输出的微型自动化机构中。不同于普通直出轴的微型直流电机，该款产品集成了一级行星齿轮减速结构，在12V供电工况下可实现750rpm的额定输出转速，既保留了直流电机响应快、调速范围宽的特性，又通过齿轮组的减速增扭作用，解决了普通微型直流电机输出扭矩不足、带载能力弱的痛点。

从设计思路来看，整机采用同轴式布局，电机本体与减速箱集成在同一条轴线上，最大程度压缩了径向安装尺寸，16mm的外径可以轻松嵌入各类狭窄的安装空间，适配小型化设备的紧凑设计需求。输出轴采用单扁位结构设计，既可以通过过盈配合直接安装传动轮、摇臂等执行件，也能搭配紧定螺钉实现周向固定，避免传动过程中出现打滑空转的问题。机身外壳采用金属材质加工，既可以为内部磁钢、绕组、齿轮组提供可靠的结构防护，也能在电机持续运行过程中起到辅助散热的作用，降低长时间带载运行时的温升速率，提升连续工作的稳定性。

在安装边界上，整机轴向长度控制在适配微型设备的合理范围内，机身两端预留的安装凸耳可以通过M2规格的紧固件直接固定在设备支架上，不需要额外设计复杂的安装转接结构，能够有效降低整机结构的设计复杂度。减速箱端的输出轴伸出长度经过精准核算，既满足常规传动件的安装深度要求，也不会因为轴伸过长导致径向跳动量超标，保障传动过程的同轴度。内部齿轮组采用金属材质加工，相比塑料齿轮拥有更高的耐磨性能与传动强度，能够承受频繁正反转带来的冲击载荷，适配需要频繁启停、换向的工作场景。

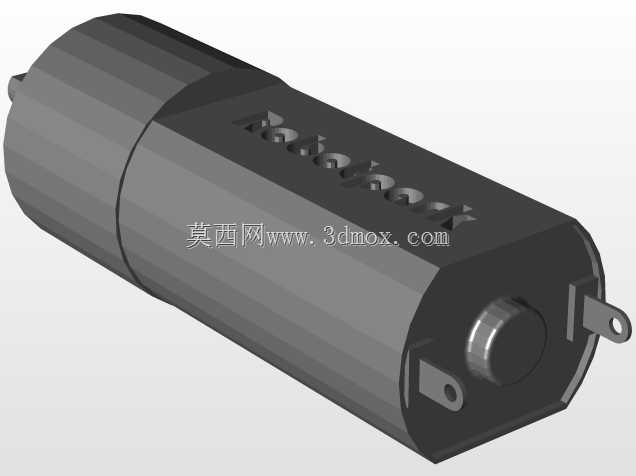

在实际选型应用中，这类微型减速电机不需要额外搭配独立的减速机构，动力输出端可以直接连接负载，大幅简化了传动链路的设计，减少了额外传动部件带来的间隙与效率损耗。对于结构设计从业者而言，该模型完整还原了电机的外部安装尺寸、轴伸参数、机身轮廓细节，在进行小型设备的整体结构布局时，可以直接调用该模型进行装配干涉检查，提前验证安装空间是否充足，避免后期打样阶段出现尺寸不匹配的问题。同时模型也还原了减速箱与电机本体的配合结构，能够帮助设计人员理解微型同轴减速电机的布局逻辑，为自研小型传动部件提供结构参考。
