42毫米中型齿轮减速直流电机结构

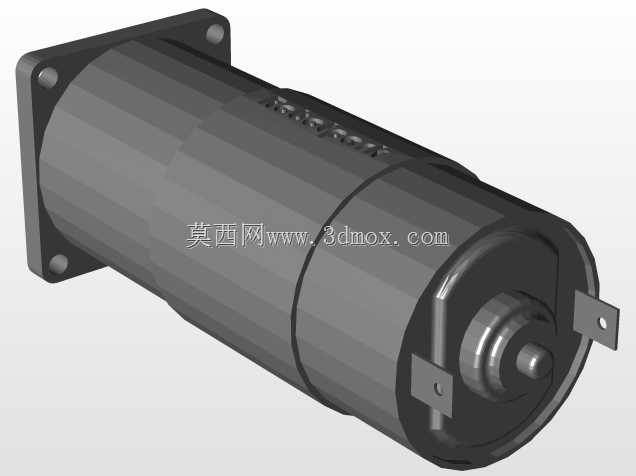

在小型自动化设备、教育类机器人平台、桌面级传动机构的选型与结构设计工作中，42mm直径规格的中型减速直流电机是覆盖中低转速、中等扭矩输出场景的常用部件，这类带齿轮减速组的一体式电机，不需要设计人员额外搭配独立减速箱，能大幅缩短小型传动系统的开发周期，减少传动链路的装配误差累积。从结构设计逻辑来看，这款电机采用同轴式布局，输出轴与电机转子轴心完全重合，整体为圆柱形金属壳体结构，机身上预留的安装法兰带有标准安装孔位，设计人员在做安装位适配时，可以直接以法兰端面为定位基准，配合输出轴的轴径尺寸做公差配合设计，不需要额外设计转接支架就能完成固定，能有效压缩设备内部的安装空间占用。两款不同转速的同规格电机，分别对应10转/分、30转/分的额定输出转速，匹配12V直流供电场景，内部的齿轮传动组采用直齿减速结构，传动效率稳定，日常运行时的噪音控制符合桌面级设备、教学演示装置的使用要求，不会因为传动噪音影响场景使用体验。在实际应用场景中，10转/分的规格更适合需要低速大扭矩输出的机构，比如小型物料推送装置、机器人关节的低速转动部位、展示台的匀速旋转驱动；30转/分的规格则适配需要稍高转速的传动场景，比如小型传送带驱动、简易机械臂的关节转动、自动开合机构的动力输出。做三维建模时，这款模型完整还原了电机的外部轮廓、安装法兰的孔位尺寸、输出轴的伸出长度与轴径、尾部接线端子的位置与尺寸，设计人员在做整机装配干涉检查时，可以直接调用模型完成布局验证，不需要反复测绘实物尺寸，能有效避免后期装配时出现安装位冲突、接线空间不足的问题。从安装边界来看，电机主体的圆柱直径为42mm，法兰安装面的尺寸略大于主体直径，输出轴伸出法兰端面的长度满足常规联轴器、同步轮的安装需求，尾部的接线端子采用插针式设计，预留的接线空间不需要额外弯折导线就能完成接线，整体结构的尺寸公差控制符合通用小型传动部件的行业标准，能适配绝大多数常规小型设备的安装空间要求，不需要对设备结构做大幅度的定制修改就能完成装配。
