37mm外径400转小型直流行星减速电机

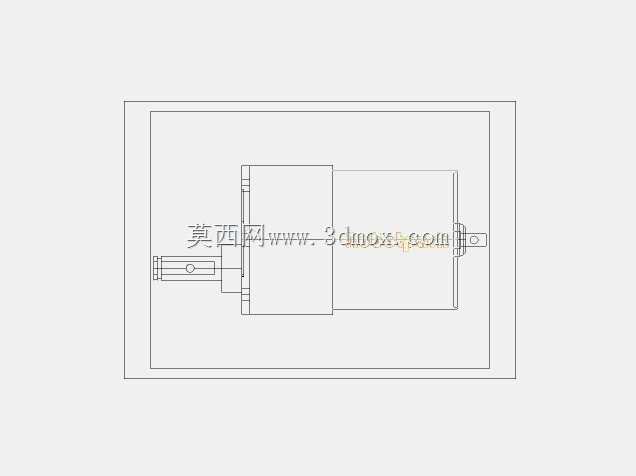

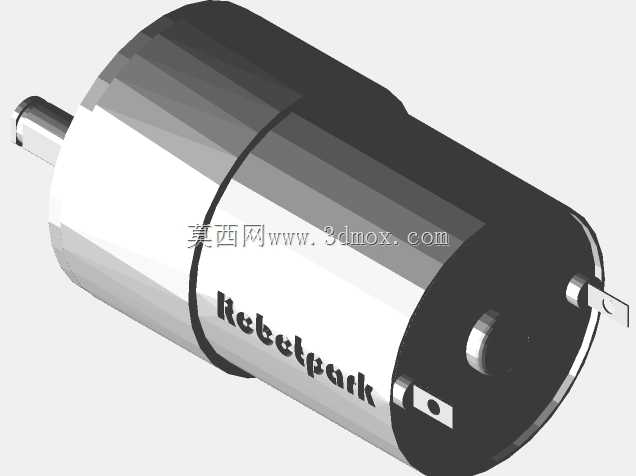

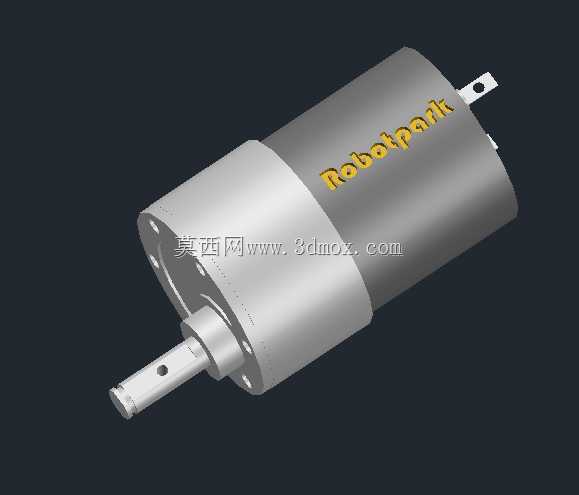

这款外径37毫米的小型直流减速电机，在桌面级小型自动化设备、教育类机器人套件、小型智能载具的动力选型中属于非常常见的规格，400Rpm的额定输出转速刚好匹配多数低速传动场景的需求，不需要额外搭配大减速比的外置传动结构，能有效压缩设备整体的安装空间。从三维建模的结构细节来看，这款电机采用了分体式的结构设计，前段为行星齿轮减速箱段，后段为直流有刷电机本体，两段通过止口定位加圆周螺丝锁紧的方式连接，这种结构在后期维护时可以单独拆分减速箱或者电机本体，不需要整体更换动力单元，能降低小型设备的后期运维成本。输出轴采用带横向销孔的单出轴设计，轴径匹配常规的小型联轴器、同步带轮安装尺寸，销孔的设计可以避免传动件在正反转切换时出现打滑空转的问题，适配频繁换向的工作场景，比如小型机械臂的关节驱动、智能小车的行进动力、小型传送带的驱动辊动力都能适用。机身后端的安装固定片采用带安装孔的凸耳结构，两个安装孔的中心距经过标准化设计，刚好匹配37系列减速电机的通用安装孔位，做结构设计时不需要重新测绘安装尺寸，可以直接调用标准安装位，能缩短结构开发的周期。建模时还原了减速箱端盖的固定螺丝沉孔细节，机身上的标识区域也做了对应特征，所有配合面的止口尺寸、轴伸长度、机身总长度都按照实物的安装边界做了还原，在做整机装配干涉检查时，可以直接导入装配体验证安装空间是否足够，不会出现模型尺寸和实物偏差导致的装配干涉问题。这类小型减速电机的输出扭矩刚好覆盖0.5N·m到2N·m的常用区间，对于负载不大的桌面设备、教学演示装置、DIY创客项目来说，动力冗余度足够，又不会因为选型过大造成成本和空间的浪费。齿轮减速段采用的是金属行星齿轮结构，相比塑料齿轮的减速箱，金属齿轮的抗冲击能力更强，在频繁启停、短时过载的场景下不容易出现打齿的问题，使用寿命更长，适合在教学实验室、小型生产辅助设备这类启停频率较高的场景使用。建模过程中对电机的出线位置、后端盖的凸台尺寸也做了准确还原，在做设备内部布线规划时，可以提前预留出线的弯折空间，避免装配时出现线材被机壳或者结构件挤压破损的问题。
