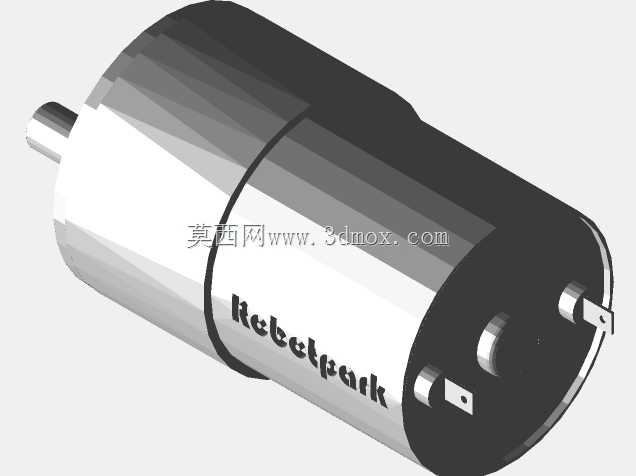

Robotpark37mm24V小型齿轮减速直流电机

这款37mm直径规格的24V直流减速电机，是小型传动场景中应用极广的动力输出部件，常见于桌面级小型机器人底盘、教学类机器人竞赛平台、小型自动化输送线的辅助驱动单元、智能仓储的微型分拣拨杆机构、民用小型电动设备的动力端，也可用于DIY创客项目里的动力输出模块，适配对安装空间有严格限制、同时需要低转速大扭矩输出的工况。从结构设计来看，这款电机采用直流行星+平行齿轮组合的减速结构，将高速直流电机的输出转速通过多级齿轮副降速，最终输出120Rpm、135Rpm、200Rpm三档额定转速，匹配不同负载的转速需求，减速箱与电机本体采用同轴式布局，输出轴与电机壳体轴线重合，大幅缩小了径向安装占用空间，37mm的壳体外径可以直接嵌入多数小型设备的预留安装孔位，不需要额外设计复杂的转接支架。电机壳体采用金属材质做主体结构，既可以保证内部磁路的闭合效率，也能在连续运行时通过壳体散出绕组产生的热量，避免长时间负载运行出现过热退磁的问题；输出端采用标准圆形金属法兰，法兰上预留的安装孔位呈圆周均布，可直接通过螺栓固定在设备安装面上，输出轴为圆柱形光轴，可通过联轴器、紧定螺钉或者配套的安装轮件连接负载，适配不同的传动连接需求。建模过程中严格还原了实物的安装边界尺寸，包括壳体总长度、法兰安装孔的孔距与孔径、输出轴的直径与伸出长度、尾部接线端的安装凸台尺寸，所有配合面的尺寸公差按照常规小型电机的行业通用标准做了预留，结构设计人员在做设备整体装配时，可以直接将该模型导入装配体，不需要额外测量实物尺寸就能完成安装位的干涉检查，也能提前预留接线与维护的操作空间。这类小型减速电机在选型时需要注意，不同转速档位对应的额定输出扭矩存在差异，200Rpm档位转速更高但输出扭矩相对更小，120Rpm档位转速最低但输出扭矩最大，适配需要更大牵引力的重载小型移动场景，135Rpm档位则兼顾转速与扭矩，属于通用型选型档位，建模时也保留了三个转速档位对应的同壳体尺寸特性，仅内部齿轮副传动比存在差异，外部安装尺寸完全一致，方便设计人员在同安装位下快速替换不同转速的型号，不需要修改整体设备的安装结构。
