37mm齿轮传动直流减速电机结构设计

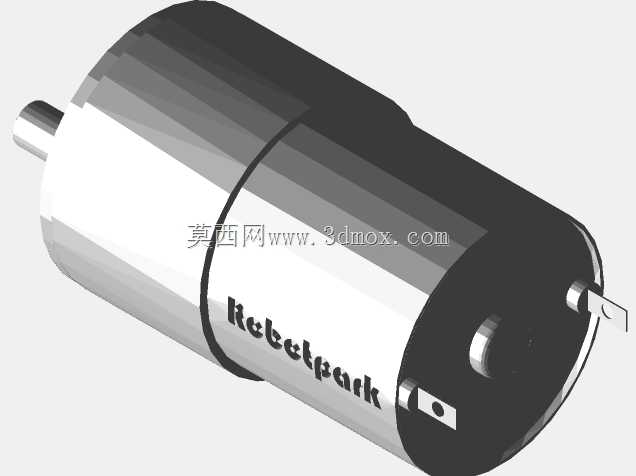

做小型智能装备结构设计的工程师，大概率都接触过37mm直径规格的减速直流电机，这类动力部件在桌面级机器人、小型输送模组、智能小车、自动开合机构里的出镜率极高，很多时候选型阶段就需要精准的三维模型来核对安装边界，避免后期打样出现干涉问题。这款齿轮传动的直流减速电机，主体外壳采用圆柱式结构，最大外径控制在37毫米，输出轴为单出轴光轴设计，轴径、轴伸长度都匹配常规小型传动件的安装标准，尾部预留了两个扁形接线端子，不需要额外焊接插片就能完成接线，装配效率比焊线式结构高不少。从结构设计逻辑来看，这类电机把减速齿轮组集成在电机前端的金属壳体内，和后端的直流驱动电机同轴布置，整体长度控制得非常紧凑，不会占用过多的设备内部空间，安装时可以通过壳体前端的法兰孔位完成固定，也可以搭配配套的金属固定夹抱紧圆柱壳体，两种安装方式都能保证运行时的同轴度，减少齿轮偏磨带来的寿命损耗。实际应用场景里，30转/分的规格适合用在需要低速大扭矩的推送机构、小型传送带驱动、智能机器人行走轮驱动场景，负载运行时转速波动小，不会出现普通直流电机低速堵转容易烧绕组的问题；60转/分的规格则更适合对响应速度有一定要求的旋转台、自动闸门开合、小型升降机构，输出扭矩足够驱动常规10kg以内的负载，不需要额外再加一级减速结构。建模过程中需要重点注意几个边界尺寸：输出轴的中心高、法兰安装孔的孔距、接线端子的伸出长度，这些尺寸如果出现偏差，后续装配时很容易出现接线端子碰壳、安装孔对不上、传动轮和轴配合过松的问题。另外这类电机的外壳金属件都做了氧化处理，表面粗糙度控制在合理范围，既可以保证散热效果，也能在常规室内环境下避免生锈，不需要额外做表面防护处理。很多新手工程师做选型时容易忽略电机的尾部出线空间，把电机尾部紧贴设备内壁安装，最后导致接线端子被压变形，甚至绝缘层破损短路，在三维布局阶段就要预留出至少5毫米的接线空间，同时要注意电机运行时的发热区域不要紧贴塑料结构件，避免长期高温导致塑料件变形失效。齿轮减速部分的传动间隙控制在合理范围，正反转切换时的回程差很小，用在需要频繁正反转的机构上也能保证定位精度，不会出现明显的空程问题。
