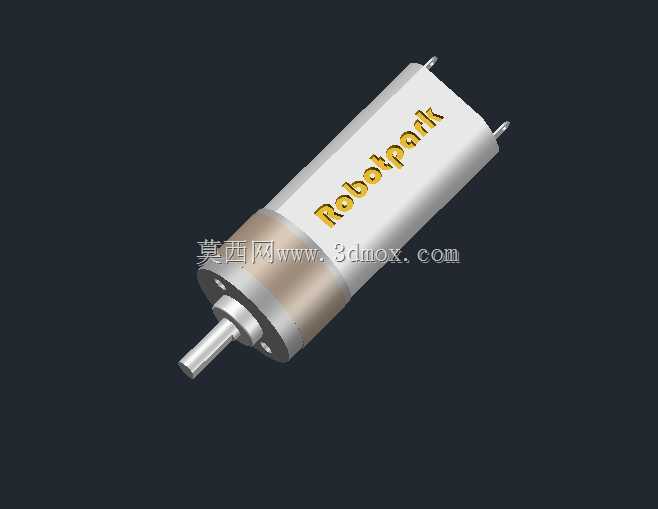

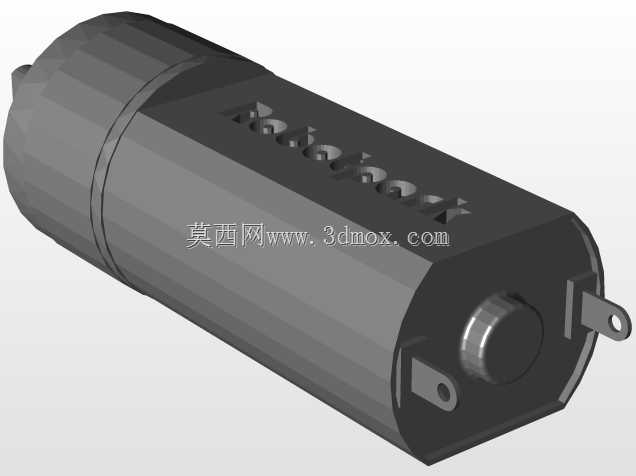

16mm微型齿轮减速直流电机结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:341052
  • 16mm微型齿轮减速直流电机结构设计
  • 16mm微型齿轮减速直流电机结构设计
  • 16mm微型齿轮减速直流电机结构设计

这款16mm直径的微型齿轮减速直流电机,在小型自动化执行端的应用覆盖极广,从桌面级小型机械臂的关节驱动、智能小车的轮组动力,到小型电动阀门的执行、精密送料机构的动力输出,甚至是消费电子类的小型电动调节结构,都能见到这类尺寸电机的身影。做小型设备结构设计时,选型阶段最先卡的就是安装边界,这款电机主体直径严格控制在16mm,输出轴为同轴布局,搭配前端的金属齿轮减速箱段,整体轴向长度适配紧凑安装空间,不会占用过多设备内部的排布余量,输出轴的轴径、伸出长度都匹配常规微型传动件的安装公差,不管是直接装胶轮、同步带轮,还是衔接小型联轴器带动负载,都不需要额外做复杂的转接结构。

设计这类微型减速电机的三维模型时,最先要捋顺的是动力传递的层级逻辑:后端直流电机本体输出高转速低扭矩的旋转动力,经过减速箱内部的多级直齿齿轮组逐级降速,最终从前端输出轴输出适配负载的低转速大扭矩动力,建模时要严格卡准每一级齿轮的啮合间隙,既要保证传动顺畅无卡滞,又不能留过大间隙导致传动回差超标,毕竟这类电机很多用在需要精准位置控制的小型机构上,回差过大会直接影响末端执行的精度。电机外壳采用金属机壳搭配端盖压合的结构,既保证了整体结构强度,又能在电机持续运转时通过金属外壳散出绕组产生的热量,避免长时间高负载运行出现过热退磁的问题。后端的两个电极引脚布局对称,做PCB板直插安装时可以直接对应板上的焊盘位置,不需要额外飞线转接,能大幅缩小整体动力模块的占用空间。

实际选型应用时,要根据负载的转速、扭矩需求匹配对应转速版本,2500Rpm和3000Rpm的输出转速版本,分别适配需要不同响应速度和输出扭矩的场景:转速稍低的版本输出扭矩更大,适合带恒定负载的输送、顶升类机构;转速稍高的版本响应速度更快,适合需要快速正反转切换的调节类机构。建模过程中还要注意安装固定位的尺寸匹配,这类微型电机通常靠减速箱前端的安装法兰或者机壳侧面的固定耳完成安装,模型里要准确还原安装孔的孔距、孔径,保证结构设计时预留的安装位能直接适配,不会出现装配干涉。另外齿轮减速段的外壳和电机本体的同轴度也要在建模时严格控制,不然实际装配时会出现齿轮偏磨,不仅会增大运转噪音,还会大幅缩短电机的使用寿命。这类微型动力部件的三维建模,最考验的就是细节尺寸的还原度,哪怕是输出轴上的卡簧槽、电极引脚的直径这类细小结构,都要准确还原,才能保证后续结构设计时的装配校验准确,避免打样后出现装不上的问题。
