互绞式双芯线缆结构三维建模作品

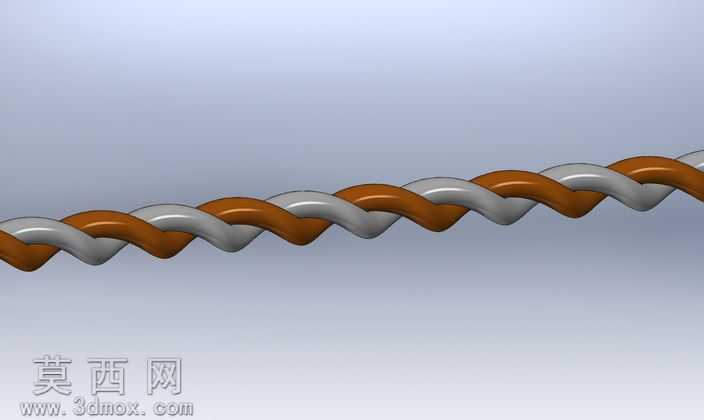

本作品为双绞线线缆的三维建模成果，建模过程依托三维参数化设计软件完成，整体围绕双绞线的真实绞合结构展开设计，精准还原两根线芯相互螺旋缠绕的典型形态。建模初期首先梳理双绞线的结构逻辑：双绞线由两根独立的绝缘线芯按照固定节距持续螺旋互绞而成，建模时首先绘制单根线芯的截面轮廓，通过扫描特征生成单根线芯的基础实体，再通过螺旋线路径配合沿路径扭转的参数控制，让两根线芯以对称的螺旋轨迹相互嵌合缠绕，过程中反复调整螺旋节距参数，确保两根线芯的贴合度符合真实双绞线的结构特征，既不会出现实体干涉穿模，也不会出现过大间隙脱离真实产品形态。材质设置阶段，为两根线芯分别赋予差异化的绝缘材质表现，其中一根设置为棕褐色哑光绝缘塑料材质，调整材质的粗糙度参数模拟PVC绝缘层的细腻磨砂质感，另一根设置为银灰色半哑光绝缘材质，通过细微的材质色彩与质感差异，清晰区分两根独立线芯，同时为整体模型添加柔和的环境反射效果，让模型渲染效果更贴近真实线缆的视觉观感。结构设计上严格遵循双绞线的成型原理，两根线芯的螺旋升角保持一致，绞合过程中线芯的截面始终保持圆形轮廓，全程未出现截面变形、扭转失真的问题，完整呈现双绞线通过互绞结构抵消电磁干扰、提升传输稳定性的结构特点。渲染阶段采用浅灰色渐变背景作为衬托，布置多组柔和的面光源，避免模型表面出现过硬的阴影与过曝的高光区域，让线芯的螺旋纹理、材质质感都能清晰呈现，同时通过视角调整，选取最能直观展现双绞结构的斜向视角，完整展示线缆的绞合走向与整体形态。整个建模过程从结构还原出发，兼顾参数化可调性与视觉真实感，既可以作为线缆结构教学的演示模型，也可用于布线场景、通讯设备装配场景的配套三维素材使用，模型结构严谨，形态还原度高，各部分特征清晰可辨，完整呈现了双绞线的核心结构特点。
