单柱式小型动力升降支撑装置结构设计

　　这款单柱式动力升降支撑装置，在轻载顶升作业场景里有着非常广泛的适配性，常见于小型自动化生产线的工位高度调节、实验室精密设备的水平微调、小型工装夹具的顶升换位，甚至部分民用场景里的隐藏式升降支撑结构也能看到同类设计的影子。不同于大吨位剪叉式升降设备的厚重结构，这款装置采用单柱立式布局，整体占用的安装面积极小，非常适合安装空间局促、顶升载荷不大但对升降平顺性有一定要求的工位。

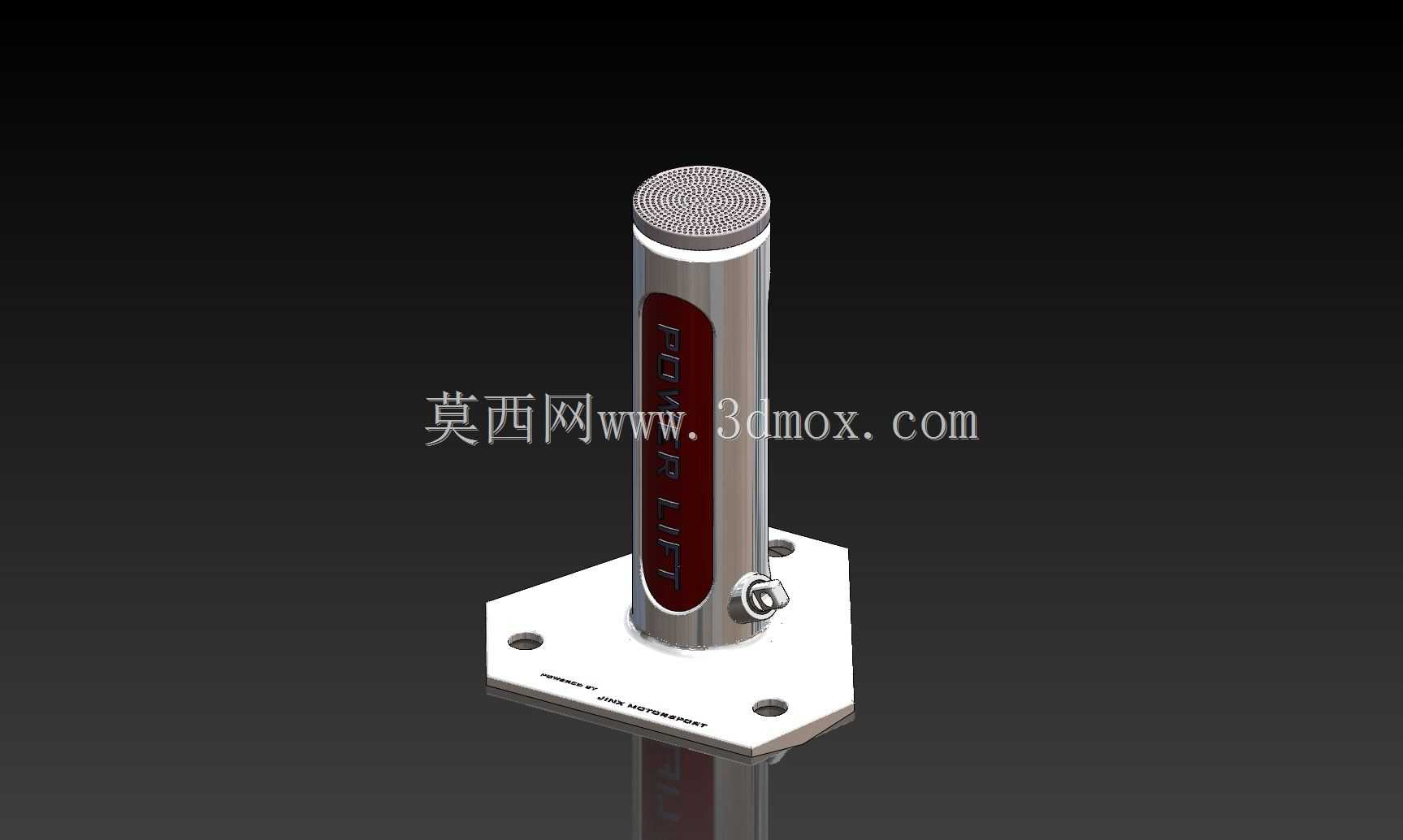

　　从实际功能特性来看，装置的柱体采用圆柱形金属主体结构，表面做了硬化耐磨处理，长期往复升降也不会出现表面拉毛、卡滞的问题。柱体顶端设置了防滑纹理的承载端面，接触被支撑物件时能提供足够的静摩擦力，避免顶升过程中物件出现滑移偏移。柱身侧面预留的动力接口可以适配不同的动力输入形式，不管是接入小型液压动力单元、气动推杆还是电动丝杠传动结构，都能通过这个接口实现动力的稳定输入，不需要对主体结构做额外的打孔改装，适配性很强。底座采用三角形法兰安装结构，三个安装孔呈等边三角形分布，相比方形法兰在同等安装尺寸下能提供更均匀的受力分布，安装时只需要在安装基面打三个对应的固定孔，用螺栓锁紧就能完成固定，安装工序非常简便，对安装基面的平面度要求也比四孔法兰更低，哪怕是焊接结构的机架基面，只要平面度误差在0.2mm以内都能稳定安装，不会出现柱体倾斜导致的升降卡滞问题。

　　从设计思路层面拆解，这款结构优先考虑的是小空间下的安装便利性和升降过程的稳定性，柱体内部的导向结构采用一体化加工的导向套，和柱身的配合间隙控制在0.03mm到0.05mm之间，既保证了升降滑动的顺畅度，又能避免顶升过程中柱体出现径向晃动，顶升的直线度可以控制在0.1mm/100mm行程范围内，完全能满足普通轻载工位的顶升精度要求。柱身侧面的标识区域做了凹陷式设计，粘贴标识或者参数铭牌的时候不会因为柱体升降和外围的防护结构产生刮蹭，长期使用也不会出现标识磨损脱落的问题。底座和柱体的连接位置采用了圆弧过渡结构，避免直角连接处的应力集中，在承受偏载的时候，应力可以顺着圆弧面均匀分散到整个法兰底座上，不会出现连接处焊缝开裂或者柱体断裂的问题。

　　关于安装边界和外形尺寸的适配，这款装置的底座外接圆直径控制在120mm左右，三个安装孔的中心距为80mm，安装螺栓可以选用M8的内六角圆柱头螺栓，螺栓沉入底座的沉孔设计不会突出底座底面，安装时不需要在基面挖避让槽，直接贴平基面锁紧即可。柱体的外径为32mm，常规配置下的有效升降行程为150mm，完全收缩状态下的整体高度为220mm，最大顶升状态下顶端距离安装基面的高度为370mm，选型的时候只需要确认工位需要的最小收缩高度、最大顶升高度以及额定顶升载荷，就能判断是否适配，不需要额外做复杂的尺寸校核。日常维护的时候，只需要定期在柱体表面涂抹少量润滑脂，检查底座固定螺栓的锁紧力矩，就能保证长期稳定运行，维护成本极低。在实际生产线应用里，这类单柱升降装置经常成组使用，比如四个装置同步顶升，就能承载更大尺寸的工装板，单柱独立控制的特性也能实现单个支点的高度微调，用来校正工装板的水平度，比整体式升降台的调节灵活性更高。
