仿人形抓取作业机器人结构设计

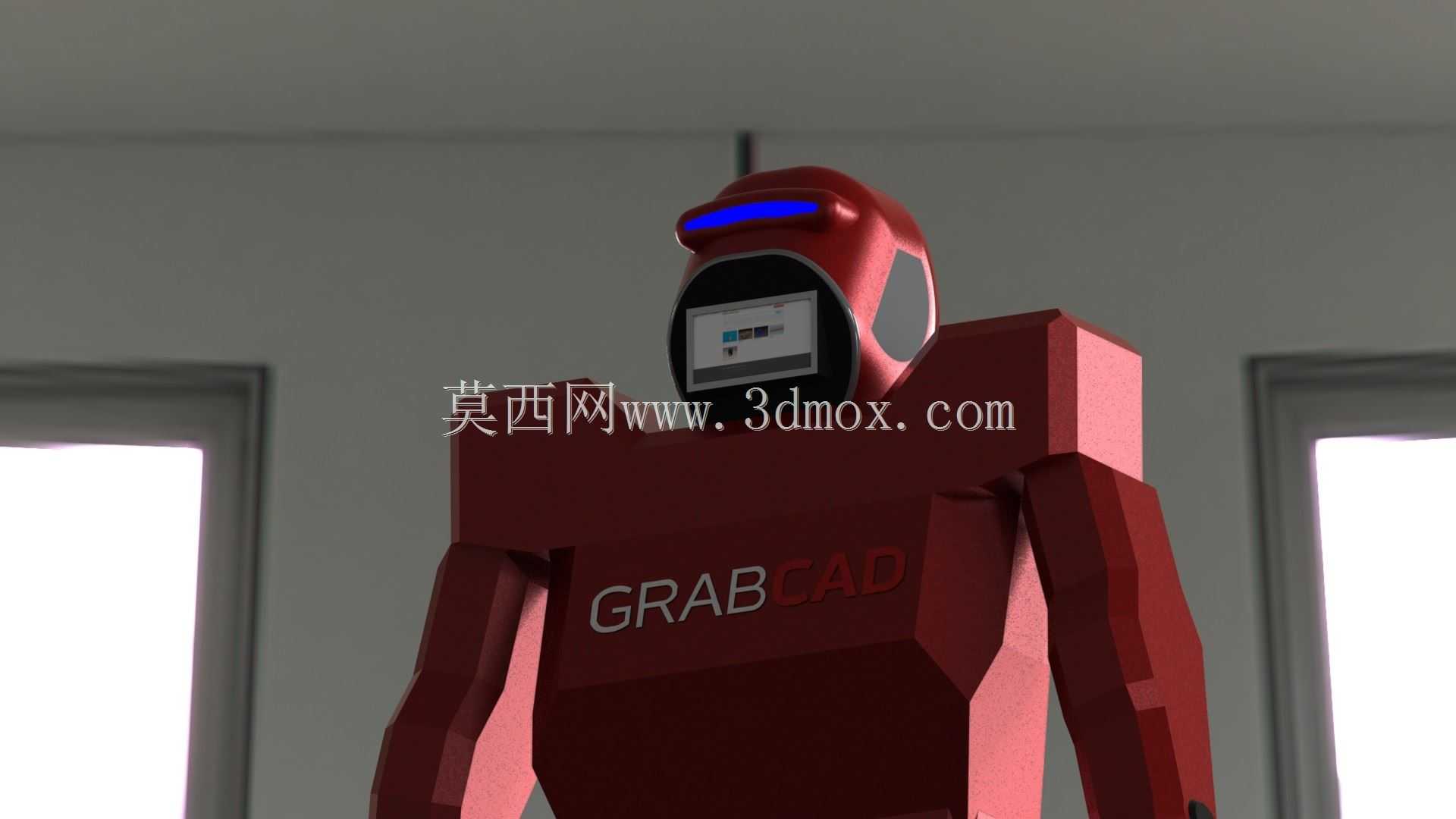

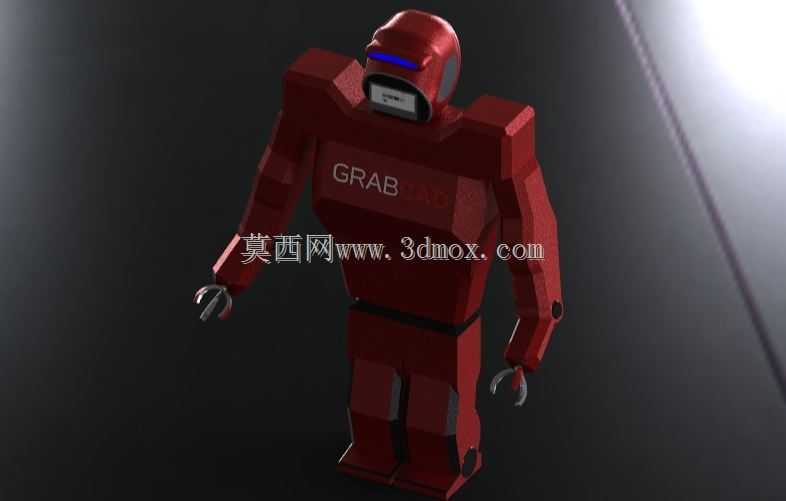

　　这款仿人形抓取作业设备的设计，最初是面向轻载离散制造工位的柔性作业需求展开，区别于传统多关节工业机械手的固定基座安装形式，整体采用类人躯干式布局，能够适配更多需要拟人动作逻辑的作业场景，比如狭小空间内的物料分拣、异形工件的上下料转运、教学演示场景的动作模拟等。从结构布局来看，整体躯干采用一体化箱式承力结构，外壳做了棱角化的刚性加强设计，既能够容纳内部的走线与驱动模块安装空间，也能在作业过程中抵御常规的磕碰冲击，避免内部元器件受外力损坏。肩部关节采用大扭矩回转支承结构，能够支持大臂在水平180度、垂直120度范围内的摆动，满足不同高度、不同方位的抓取点位覆盖，大臂与小臂的连接位置设置了限位缓冲结构，防止关节运动超程造成的结构硬碰撞，

　　延长关节部件的使用寿命。末端执行器采用两指夹爪式设计，指节处做了圆弧过渡与防滑纹理处理，针对不同表面材质的工件都能提供足够的夹持摩擦力，夹爪的开合行程可根据工件尺寸做自适应调整，能够覆盖直径10mm到120mm范围内的规则或异形工件夹持需求，单爪夹持额定负载可达3kg，完全满足轻载作业场景的负载要求。在设计过程中，特意将整体重心控制在躯干中下位置，底部支撑面的长宽尺寸按照稳定作业边界做了优化，静态放置时的倾覆角大于35度，即使在大臂完全伸展到最远抓取位置时，整体设备也不会出现倾翻风险，无需额外做地脚固定，可根据产线调整需求灵活移动布置。躯干正面的标识区域做了下沉式设计，可根据实际使用需求粘贴工位标识或安全警示标识，

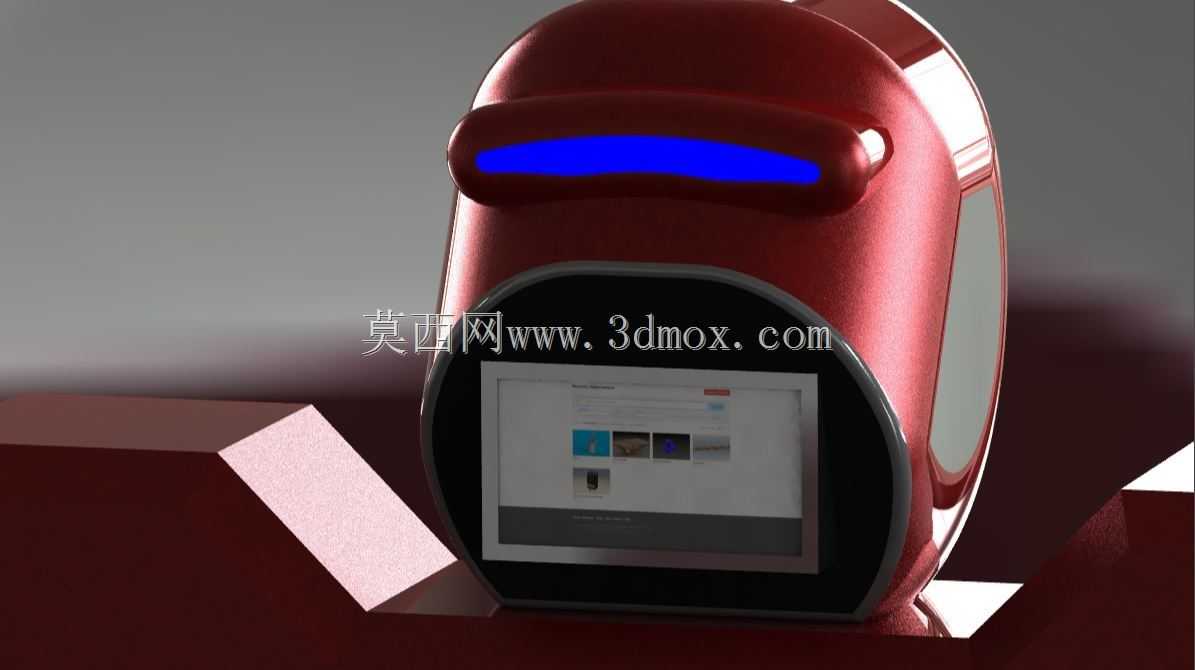

　　头部位置集成了状态指示模块，能够通过不同颜色的灯光反馈设备的运行、待机、故障状态，方便现场操作人员快速判断设备运行情况。考虑到日常维护的便利性，躯干背部设置了快拆式检修盖板，无需完全拆解外壳即可完成内部驱动模块、线路的检修与更换，关节位置的密封结构采用耐油耐磨的橡胶材质，能够适配车间内多粉尘、少量切削油飞溅的作业环境，降低日常维护的频次。不同于传统工业机器人需要复杂的现场编程调试，这款设备的关节运动路径做了预设优化，针对常见的抓取、转运、放置动作做了路径平滑处理，能够减少运动过程中的抖动，提升抓取动作的稳定性，夹爪的夹持力也可根据工件的易碎程度做分级调整，避免夹持力过大损坏薄壁类、易变形工件。从安装边界来看，

　　设备整体站立高度约1200mm，肩部最大宽度约450mm，作业时手臂最大伸展半径可达600mm，在工位布置时，只需预留半径700mm的无遮挡作业空间，即可满足设备全范围动作的空间需求，不会与周边的工作台、输送线等设备产生运动干涉。在结构强度校核阶段，针对大臂、肩关节、夹爪等关键受力部件做了有限元受力分析，在额定负载工况下，关键部件的最大应力远低于材料的屈服强度，重复抓取定位精度可控制在±0.5mm范围内，能够满足大部分轻载装配、分拣工位的精度要求。
