圆柱式锚定锁紧连接组件结构设计

　　在工业设备的工位定位、工装夹具的快速锁止、小型吊装作业的临时固定场景里，这类圆柱式锚定锁紧组件是很常见的基础功能件，很多做非标设备设计的工程师在做定位机构选型时，都会优先考虑这类结构成熟、受力稳定的锚定结构。从实际使用场景来看，这类组件既可以用在自动化生产线的工装板定位工位，当工装板流转到指定加工工位时，锚定销插入配套定位孔完成锁止，避免加工过程中工装板移位影响加工精度；也可以用在小型吊装作业的临时锚点，顶部的吊环结构可以直接连接卸扣或者吊绳，配合底部的圆柱基座完成固定点位的挂载，承受垂直方向的拉拽载荷；甚至在一些需要快换的工装夹具上，这类结构也能作为快速锁紧连接件使用，不需要额外的螺栓紧固，操作起来效率更高。

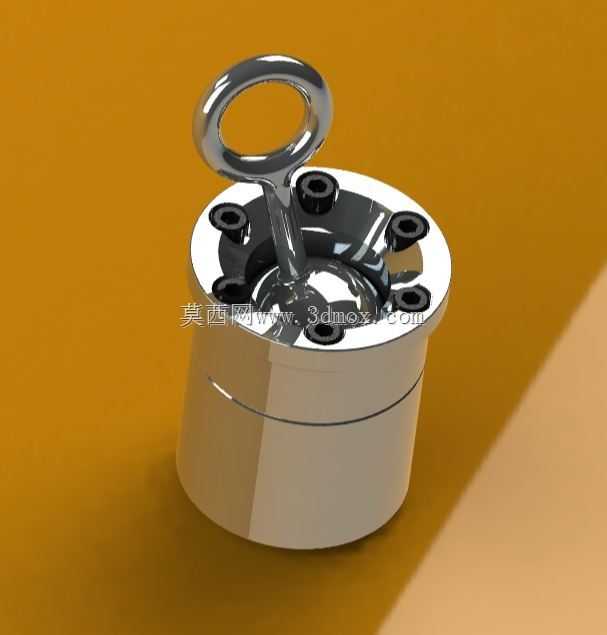

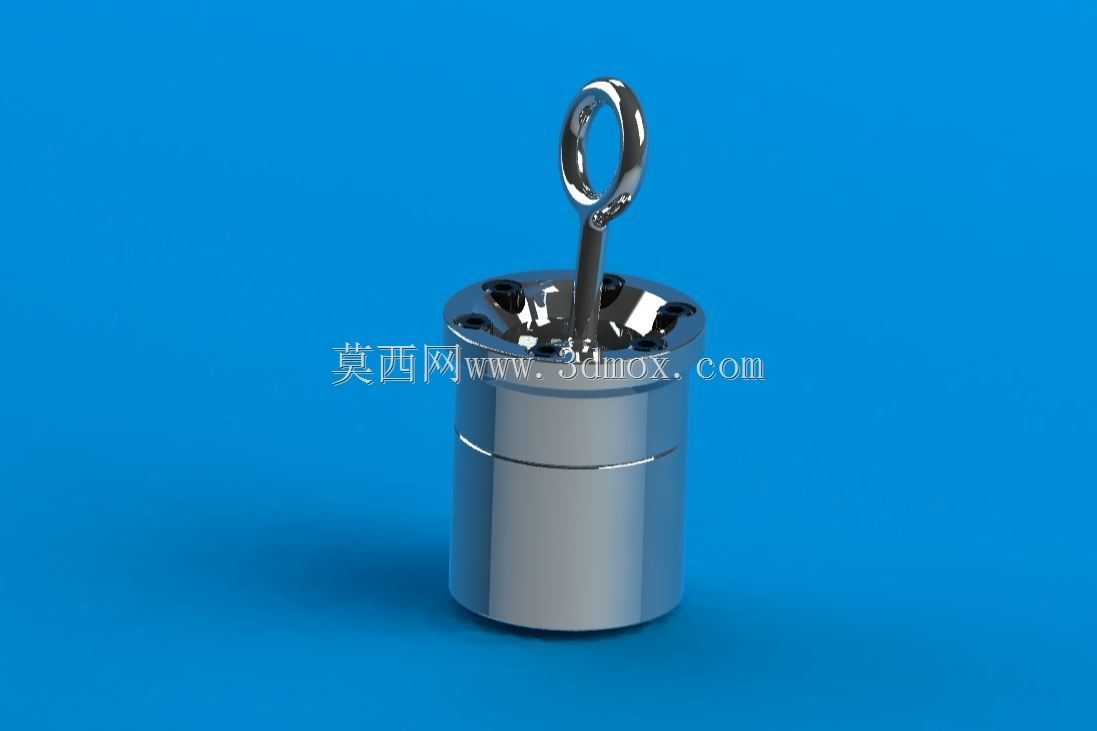

　　从功能特性上看，这个组件的结构分成两个核心部分，下部的圆柱基座是主要的承载主体，顶部带环形吊耳的锚定杆是功能执行件。基座采用圆柱外形设计，最大的优势是安装时不需要做复杂的异形孔加工，只需要在安装基体上加工对应直径的圆柱沉孔，就能完成基座的嵌装固定，圆柱面的配合可以均匀分散径向的受力，避免局部应力集中导致基座变形。基座顶部的端面做了多个沉孔设计，这些沉孔是用来安装内六角紧固螺钉的，安装时可以从基座端面直接拧入安装基体的螺纹孔里，固定方式简单可靠，同时沉孔设计可以让螺钉头部完全埋入基座端面，不会突出表面干涉锚定杆的动作，也不会在吊装或者定位时剐蹭周边的零部件。锚定杆顶部的环形吊耳是一体化加工成型的，不是后期焊接组装的结构，这种设计能最大程度保证吊耳的受力强度，避免焊接位置出现应力断裂的风险，吊耳的内孔做了圆角过渡处理，不管是穿吊绳还是连接卸扣，都不会因为锐边切割绳索导致安全隐患。

　　做这类锚定组件的三维建模时，首先要明确安装边界的尺寸约束，圆柱基座的外径要和安装沉孔的直径保持过渡配合，配合公差一般选H7/h6就可以满足大部分场景的定位需求，如果是需要频繁拆装的工位，可以适当放大间隙到H8/g7，方便安装拆卸。基座的高度要根据安装基体的厚度来确定，要保证基座嵌入安装基体后，底部不会突出基体背面，同时顶部端面要和基体表面齐平，避免突出部分积灰或者磕碰。锚定杆的直径要和基座中心的导向孔做间隙配合，保证锚定杆可以顺畅上下动作，不会出现卡滞的情况，导向孔的深度要足够，当锚定杆完全落下处于锁紧状态时，锚定杆插入定位孔的深度不能小于杆径的1.5倍，这样才能保证锁止时不会因为侧向力导致锚定杆脱出。

　　设计思路上，这类锚定组件优先考虑的是受力可靠性和操作便捷性，没有多余的复杂结构，所有的结构特征都是为功能服务的。比如基座外表面的那道环形凹槽，不是装饰性的设计，而是用来安装O型密封圈的，当组件用在有切削液、粉尘的加工工位时，密封圈可以阻挡外界的杂质进入基座内部的导向孔，避免锚定杆动作时被杂质卡滞，也能减少内部配合面的磨损，延长组件的使用寿命。锚定杆和基座内部的配合位置还可以加装复位弹簧，当需要解除锁止时，只需要向上提起锚定杆，弹簧就可以保持锚定杆的抬起状态，不需要人工一直扶着，方便工装板流转或者工件更换，等下一个工位到位后，按下锚定杆就可以再次完成锁止，操作动作非常简单，一线操作人员不需要专门培训就能快速上手。

　　从安装适配的角度来说，这类组件的安装不需要复杂的周边配套结构，只需要在安装位置加工对应尺寸的圆柱孔和螺纹孔就可以完成固定，不管是在铝型材框架上安装，还是在钢板焊接的工装上安装，都能快速适配，不需要做额外的结构修改。如果是用在吊装场景，选型时要重点核算锚定杆和吊耳的抗拉强度，根据额定挂载重量选择对应杆径的型号，避免超载使用导致部件断裂；如果是用在定位锁紧场景，要重点关注锚定杆和定位孔的配合精度，根据工位的定位公差要求选择合适的配合公差等级，保证重复定位精度能满足加工需求。另外在建模时要注意所有锐边都做倒角处理，尤其是操作人员会接触到的吊环、基座端面位置，倒角处理不仅能避免安装时划伤操作人员，也能去除加工时产生的毛刺，提升零件的加工工艺性，减少后续去毛刺的工序成本。
