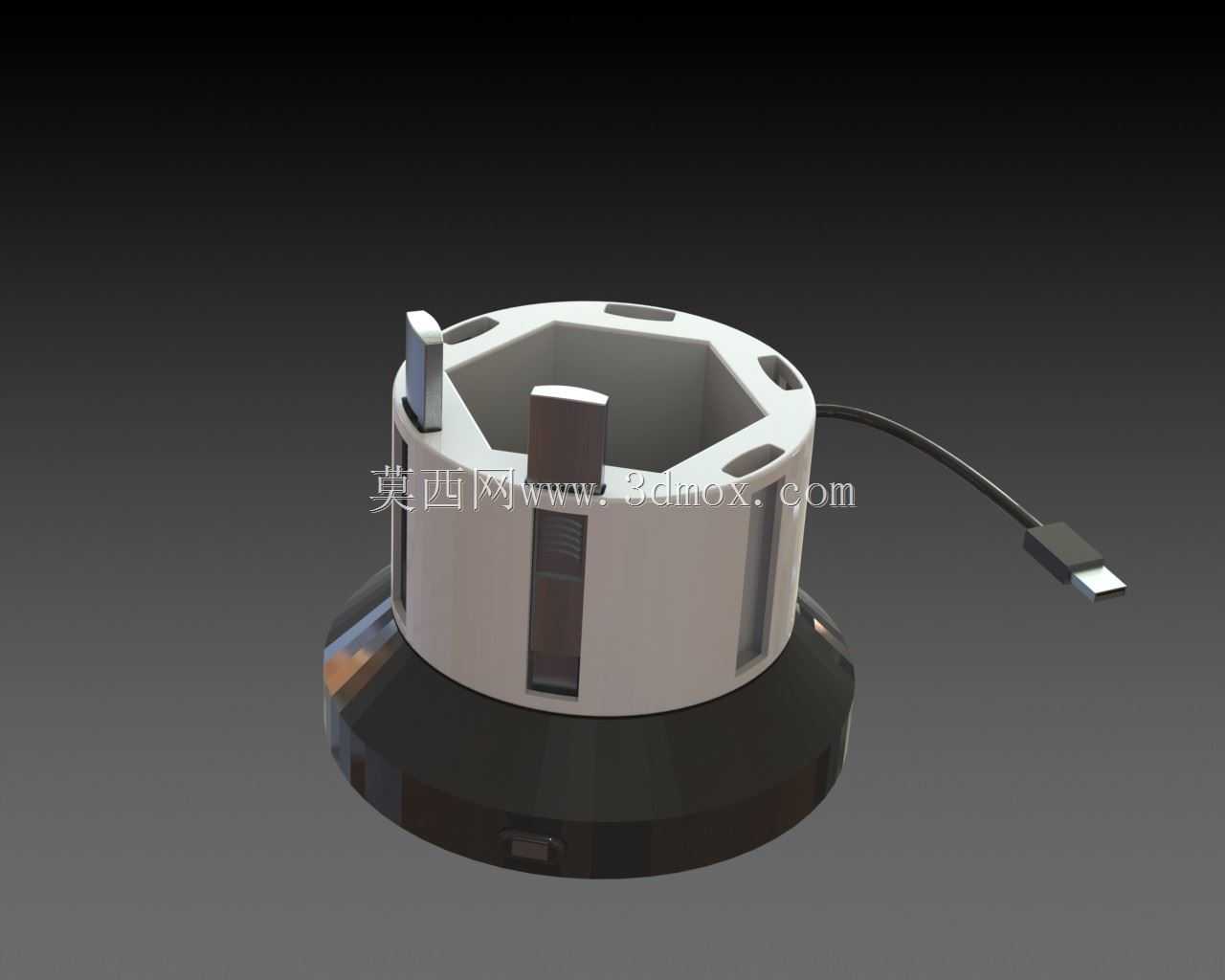

带USB出线的六边形多工位旋转工装座结构

　　这款多工位旋转工装座的设计初衷，是解决桌面级小零件加工、检测工序中频繁换件的效率痛点，常见于小型电子结构件的批量化修边、尺寸检测、标识打刻工位，也可适配3D打印后处理环节的工件夹持需求，单座可同时装夹六件同规格小型工件，配合底部旋转结构可实现工位快速切换，减少操作人员反复拆装工件的无效动作。从结构布局来看，主体采用正六边形柱体作为核心承载框架，六个立面分别设置独立的弹性夹持槽，槽内预留的弹片卡位可适配直径在12-18mm区间的柱形、筒形小工件，夹持力通过弹片预压变形量控制，既不会夹伤工件表面，也能保证旋转过程中工件不会出现偏移脱落。基座部分采用大直径圆盘式配重结构，底部直径比上部六边形柱体大出40%，重心完全落在底座支撑范围内，

　　即使六个工位全部装夹工件，旋转过程中也不会出现侧倾问题，底座底面预留了3mm厚度的防滑胶垫安装槽，可粘贴硅胶垫增大与工作台面的摩擦力，无需额外螺栓固定即可稳定放置在常规操作台上。出线结构的设计充分考虑了桌面设备的走线整洁需求，从六边形座体上部侧面引出的USB线材，采用侧出式走线槽固定，线材出线位置做了R3圆角过渡，避免长期旋转弯折导致线材外皮破损，内置的线材可连接座体内部的检测触点或者小型照明模块，适配需要带电检测的工位需求，线材长度预留1.2米，足够连接桌面端的检测主机或者USB供电接口，不会出现拉扯受限的问题。在设计细节上，六边形柱体的顶面做了6处均匀分布的定位凹槽，可配合外部止动结构实现每旋转60度的精准卡位，

　　每个工位切换时都有清晰的到位反馈，操作人员无需目视对位即可完成工位切换，适合长时间重复性操作的作业场景。夹持槽的开口宽度做了渐变处理，入口处做15度导向斜角，工件放入时可自动导正到夹持中心，不需要反复调整工件位置，槽体内部的夹持面做了0.5mm深度的防滑纹处理，针对表面光滑的塑料、金属工件都能提供足够的夹持摩擦力。整体结构的尺寸控制充分考虑桌面操作的人机工程需求，总高度控制在110mm，底座直径150mm，上部六边形对边距离90mm，操作人员坐姿操作时视线刚好可以覆盖所有工位的工件状态，不需要过度俯身或者抬臂即可完成工件取放、工位旋转操作，长时间作业不易产生疲劳。结构的装配逻辑采用分体式设计，

　　上部六边形夹持座与下部配重底座通过中心的止口配合定位，配合M4中心螺栓锁紧，拆装维护时只需要拆下中心螺栓即可分离上下两部分，可根据不同的工件夹持需求更换不同槽型的上部夹持座，底座部分可通用适配多种规格的上部夹持模块，降低多品类小批量生产的工装制造成本。内部走线空间预留了直径8mm的中心过孔，除了USB线材之外，还可容纳气管、细小信号线等通路，适配气动夹持、信号传输等拓展功能需求，不需要额外在外部走明线，避免作业过程中线材缠绕、勾挂的风险。在实际应用场景中，这款工装座可直接放置在钳工台、检测台、小型打标机的工作台面上，配合小型气动刻字笔、电子数显卡尺、桌面式激光打标机使用，单批次可装夹六件工件，操作人员完成一个工位的作业后只需轻轻转动上部座体即可切换到下一个工位，相比传统单工位夹持工装，单批次工件的作业辅助时间可缩短60%以上，尤其适合小尺寸、大批量的轻加工工序使用。结构的壁厚设计兼顾了强度与轻量化需求，上部六边形座体的壁厚设置为4mm，采用常规工程塑料或者铝合金加工都可满足强度要求，日常使用中即使受到轻微磕碰也不会出现变形，底座部分可采用铸铁或者高密度PVC材质制作，保证足够的配重稳定性，整体重量控制在1.2kg左右，操作人员可根据作业需求随意挪动位置，不需要固定安装。
