集成式多通路防混流形阀组结构设计

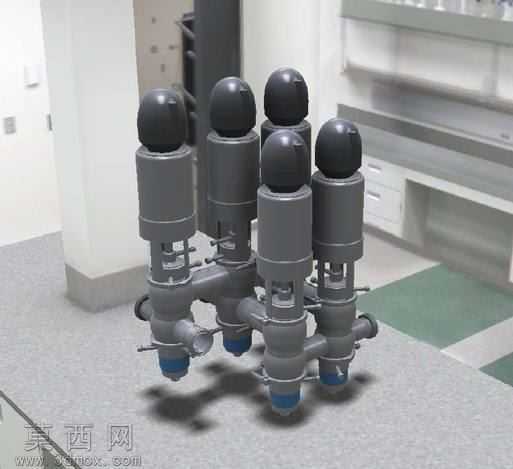

本作品为集成式多通路防混流形阀组三维建模成果，建模过程中以工业流体管路防混输需求为核心设计逻辑，首先梳理阀组的集成排布逻辑：将五个独立的阀单元通过一体化铸造结构的歧管基体进行连通整合，摒弃传统单阀分散安装的冗余管路设计，大幅缩减阀组整体安装占用空间。建模阶段采用自底向上的装配建模思路，首先完成单个阀单元的全参数化建模：对顶部黑色气动执行器部分做曲面顺滑处理，还原执行器外壳的圆润弧面造型，保证曲面曲率连续无破面；中部阀杆密封段做阶梯轴结构建模，精准还原密封槽、定位卡台的装配尺寸，确保各零件间的装配间隙符合实际工业装配公差要求；下部阀腔与阀芯部分做内部流道的布尔运算处理，还原阀瓣启闭时的流道通断结构，保证流道内壁顺滑无锐角，降低流体输送过程中的阻力损失。完成单阀建模后，基于歧管基体的安装位做阵列装配，调整各阀单元的排布角度，保证相邻阀单元的操作空间互不干涉，同时对歧管的外接管路接口做标准化接口建模，还原接口处的密封凸台、连接螺纹结构，确保模型可直接对接后续管路系统的装配设计。材质渲染阶段，针对不同部件做材质区分：顶部执行器外壳采用哑光黑色工程塑料材质，添加细微的磨砂质感纹理，还原工业气动元件的真实外观；中部阀身与下部歧管基体采用哑光不锈钢金属材质，调整金属粗糙度参数，还原铸造不锈钢阀体的细腻金属质感，避免过度反光造成的失真；阀底密封端采用深蓝色橡胶材质，添加轻微的弹性材质质感，区分密封件与金属阀体的视觉差异。结构设计上重点突出防混功能的实现逻辑：各阀单元独立控制对应通路的通断，集成式歧管内部做流道分隔设计，不同通路间设置密封隔断结构，从结构层面避免不同介质输送过程中发生串混，适配食品加工、生物医药等对介质输送防混有严格要求的工况场景。建模过程中对所有活动部件做装配约束处理，阀杆与阀腔间添加滑动约束，可直观模拟阀瓣启闭的动作过程，方便后续做干涉检查与运动仿真验证，整体模型结构完整，细节还原度高，可直接用于方案展示、管路布局设计参考以及教学演示使用。
