手动式链轮齿轮键槽开槽加工夹具

这款手动键槽开槽夹具，主要面向小型机修车间、五金加工门店、职业院校实训场地等场景使用，针对链轮、齿轮类传动零件的键槽加工需求设计，解决小型零件键槽加工无需动用大型机床、灵活适配小批量零散加工的痛点。在实际生产场景中，链轮、齿轮作为传动系统的核心零件，与轴配合时必须加工精准的键槽来传递扭矩，以往小型加工场景中若没有专用小型开槽设备，往往需要装夹到大型铣床上完成加工，不仅占用核心生产设备资源，小批量零散加工的装夹找正时间长、加工成本高，这款夹具恰好填补了小型零件键槽加工的轻量化设备空白。

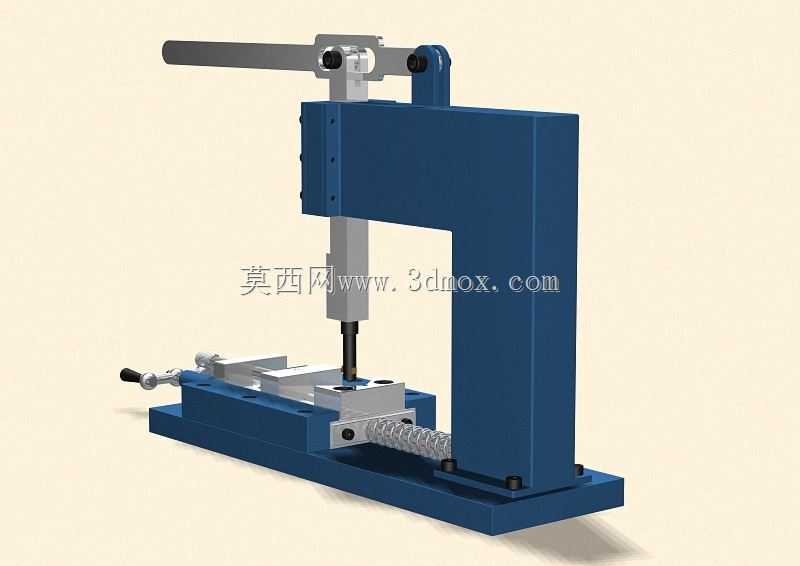

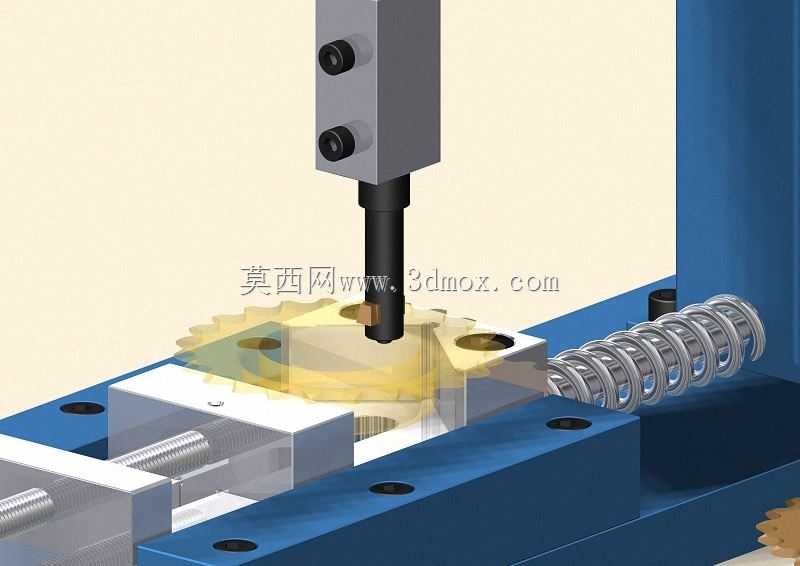

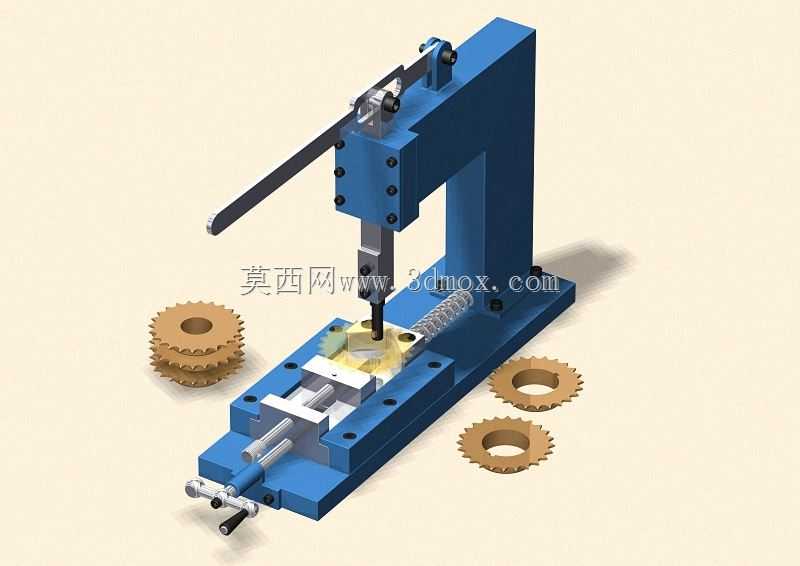

从功能特性来看，该夹具采用手动杠杆式下压结构，操作人员扳动上部长臂手柄即可带动加工头完成进给动作，操作门槛极低，无需专业机床操作资质即可上手；下部配备丝杠驱动的工件装夹工位，可通过端部手轮调整装夹位置，适配不同直径、不同厚度的链轮与齿轮工件，装夹时通过V型定位结构保证工件与加工头的同轴度，避免键槽加工出现偏斜。夹具底座采用整体式铸铁结构设计，重量充足可保证加工过程的稳定性，无需额外打膨胀螺丝固定在地面，放置在常规钳工工作台即可使用，安装边界灵活，适配多数车间现有工作台的尺寸承载要求。

设计思路上，这款夹具优先考虑实用性与低成本特性，整体结构无复杂电控、液压元件，全部采用机械结构传动，后期维护仅需定期给滑动导轨、丝杠部位加注润滑脂即可，故障率极低；加工头部位预留了标准刀具安装位，可根据加工键槽的宽度更换对应规格的开槽刀具，适配不同国标键槽的加工尺寸要求。整体外形紧凑，长度方向控制在五百毫米以内，宽度不超过三百毫米，高度约四百毫米，占用工作台面积极小，闲置时可放置在车间货架存放，不会占用过多生产空间。夹具的下压行程做了限位设计，可根据工件的键槽深度提前调整限位块位置，避免进刀过深损坏工件或刀具，同时装夹工位配备了快速锁紧结构，工件装夹到位后扳动锁紧手柄即可完成固定，无需反复拧动螺栓，大幅提升小批量零件的加工效率。在实际使用中，该夹具不仅可以加工链轮、齿轮的键槽，更换适配的定位块后，也可对小型轴类零件、套类零件进行键槽开槽加工，适配范围覆盖多数常见小型传动零件的键槽加工需求，是小型加工场景中性价比极高的辅助加工工装。
